140AVI03000C

Gambaran Keseluruhan Produk

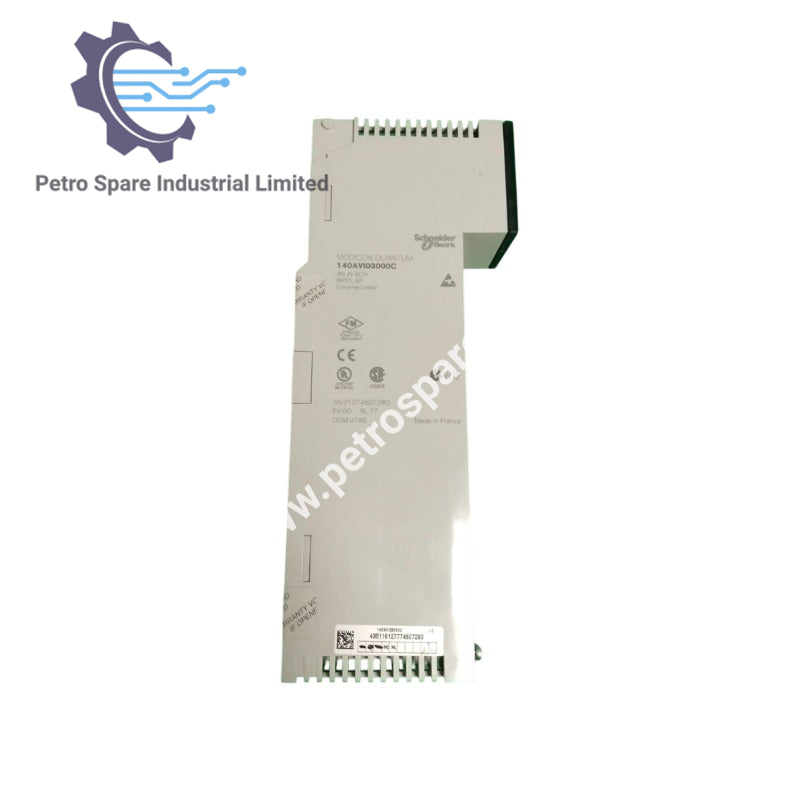

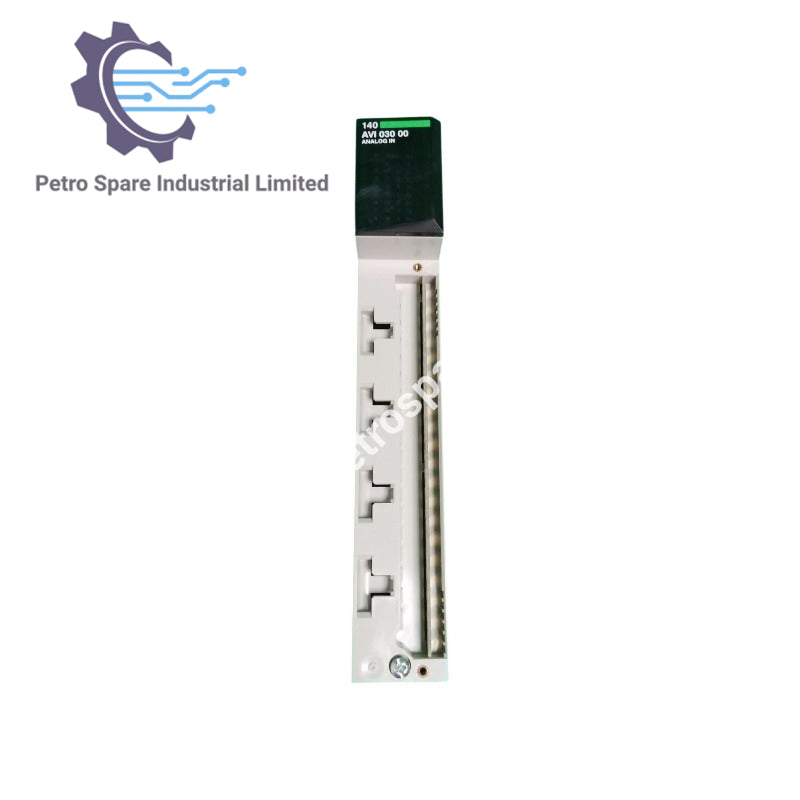

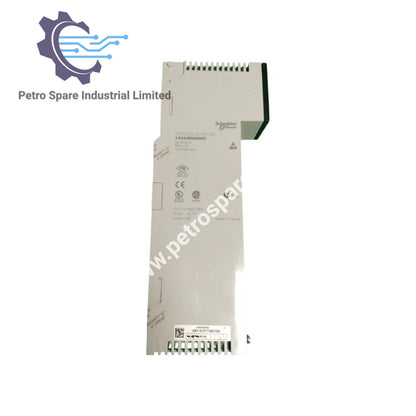

140AVI03000C ialah modul input analog Modicon Quantum dengan 8 saluran pembezaan yang menyokong pelbagai julat voltan dan arus, termasuk bipolar ±10V, ±5V, unipolar 0‑10V, 0‑5V dan 0‑20mA / 4‑20mA, dengan resolusi 16 bit.

Spesifikasi Umum

• Rangkaian Produk: Platform automasi Modicon Quantum
• Jenis Produk atau Komponen: Modul input analog
• Bilangan Input Analog: 8
• Jenis Input: Pembezaan
• Keperluan Pengalamatan: 9 perkataan input
• Penandaan: CE

Jenis Input Analog

• Arus bipolar: 20 mA
• Voltan bipolar: ±10 V, ±5 V
• Arus unipolar: 0‑20 mA
• Voltan unipolar: 0‑10 V, 0‑5 V

Resolusi

• Resolusi Input Analog: 16 bit untuk semua julat

Ciri-ciri Input

• Julat Pengukuran Linear: (julat input) × 1.024
• Input Maksimum Mutlak: 50V DC, 25mA
• Impedans Input: > 20 MΩ (voltan) / 250 Ω (arus) ±0.03%

Ketepatan & Hanyutan

• Ralat Ketepatan Mutlak: ±0.03% / ±0.05% daripada skala penuh maksimum
• Ralat Kelinearan: ±0.008%
• Hanyutan Ketepatan Mengikut Suhu: ±0.0015% daripada skala penuh/°C, ≤0.004% daripada skala penuh/°C

Penolakan Mod Sepunya

• Penolakan Mod Sepunya: > –80 dB pada 60 Hz

Pengasingan

• Pengasingan antara Saluran dan Bas: 500 Vrms AC selama 60s, 750V DC
• Pengasingan antara Saluran: 135 Vrms AC, 200V DC

Prestasi

• Masa Kemas Kini: 10 ms
• Jenis Kerosakan: Wayar putus (4‑20mA), Skala melebihi julat (1‑5V)

Pemberitahuan Tempatan

• 1 LED (hijau) untuk komunikasi bas tersedia (Aktif)
• 1 LED (merah) untuk kerosakan luaran
• 8 LED (hijau) untuk saluran dihidupkan
• 8 LED (merah) untuk kerosakan saluran

Kuasa & Pelesapan

• Keperluan Arus Bas: 280 mA
• Pelesapan Kuasa: 2.2 W

Spesifikasi Fizikal

• Format Modul: Standard
• Berat Produk: 0.3 kg (0.7 lbs)

---
