1762-OF4

Gambaran Keseluruhan

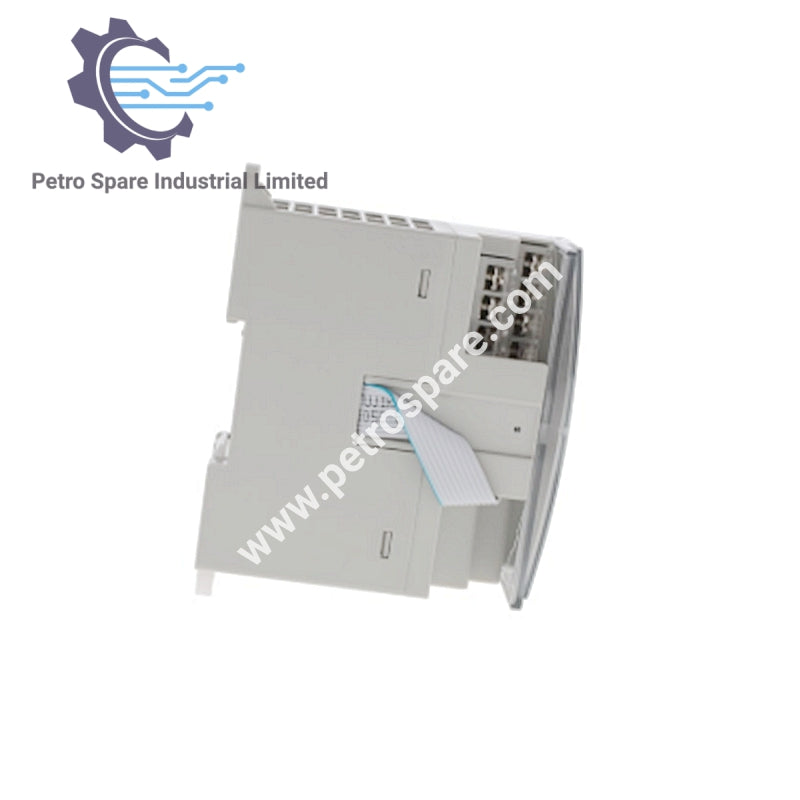

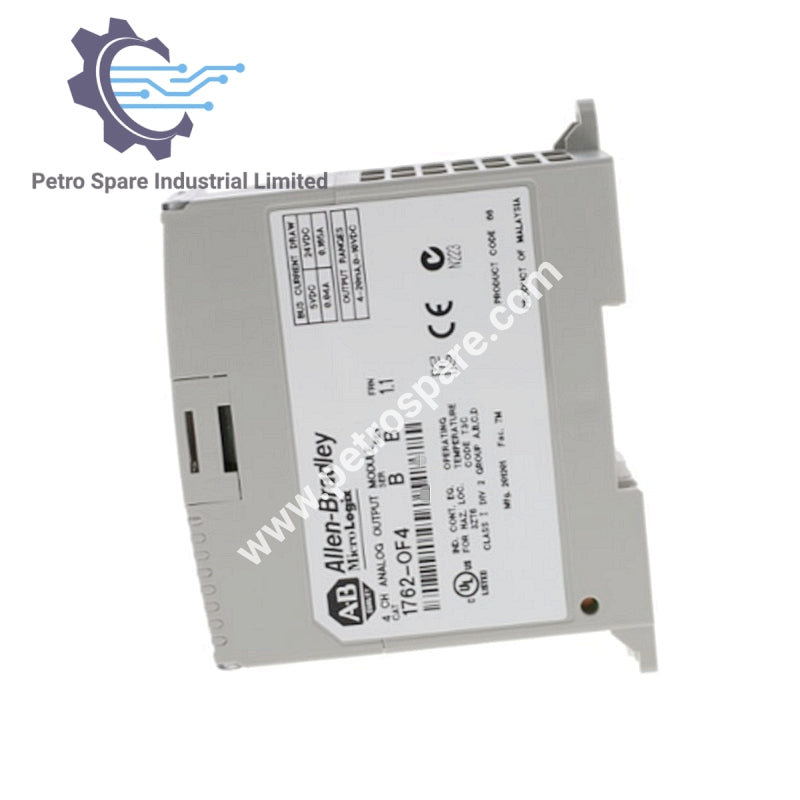

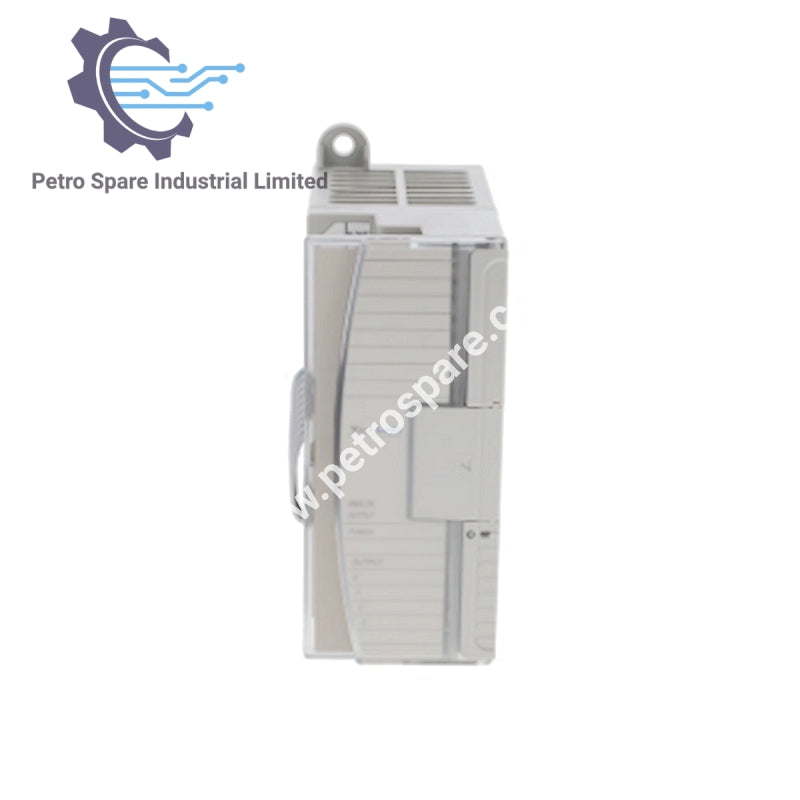

1762-OF4 adalah modul output analog 4-saluran untuk sistem Allen-Bradley MicroLogix, direka untuk kawalan isyarat voltan dan arus yang tepat.

Spesifikasi Teknikal

• Bilangan Output: 4 tunggal (unipolar)

• Jenis Penukar D/A: Penukaran Voltan Tangga R-2R

• Masa Kemas Kini Modul: 2.5 ms

• Beban Resistif pada Output Arus: 0 hingga 500 Ω (termasuk rintangan wayar)

• Julat Beban pada Output Voltan: > 1 kΩ

• Beban Reaktif – Output Arus: < 0.1 mH

• Beban Reaktif – Output Voltan: < 1 μF

Ketepatan & Kualiti Isyarat

• Ketepatan Keseluruhan Tipikal:

  • ±1.17% skala penuh pada -20°C hingga 65°C (-4°F hingga 149°F)

  • ±0.5% skala penuh pada 25°C (77°F)

• Julat Riak Output: 0 hingga 500 Hz (dirujuk kepada julat output), < ±0.1%

• Ketidaksempurnaan Linear: < ±0.59% skala penuh

• Perlindungan Litar Terbuka dan Litar Pintas: Berterusan

• Perlindungan Output: ±32 mA

Ciri-ciri Elektrik

• Arus Bas Maksimum:

  • 40 mA pada 5V DC

  • 165 mA pada 24V DC

• Julat Operasi Normal Analog:

  • Voltan: 0 hingga 10V DC

  • Arus: 4 hingga 20 mA

• Julat Analog Skala Penuh:

  • Voltan: 0 hingga 10.5V DC

  • Arus: 0 hingga 21 mA

Dimensi Fizikal

• Saiz (TxLxD): 90 x 40.4 x 87 mm (3.54 x 1.59 x 3.43 in.)

---
