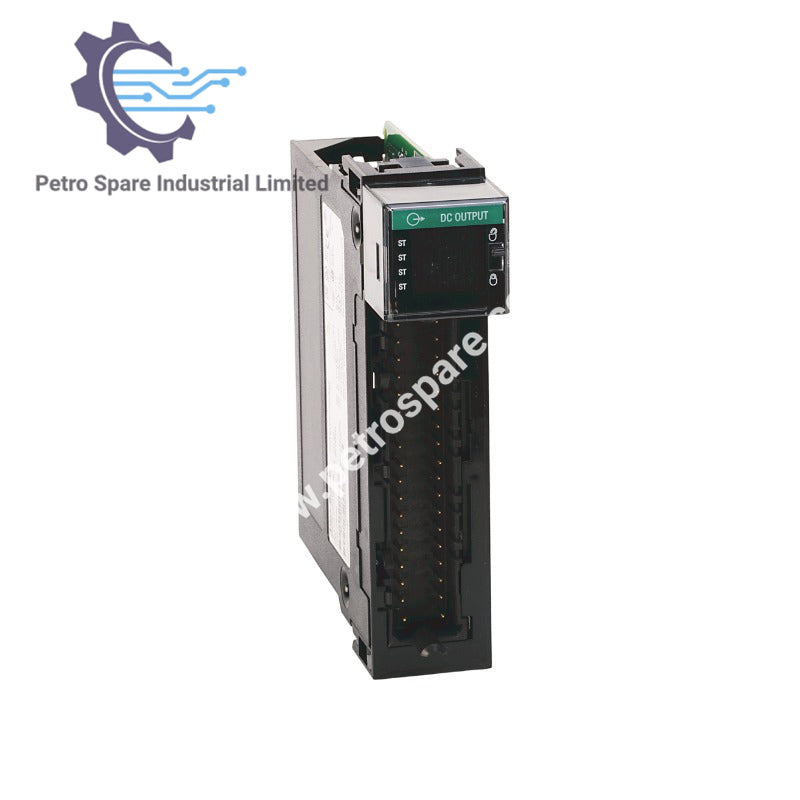

1756-OB32K

Spesifikasi Umum

• Penamaan jenis produk: Modul Output Digital
• Model: 1756-OB32K
• Deskripsi: Modul output digital 32-titik, sumber 12/24V DC, 16 titik/kumpulan
• Kategori voltan: Sumber 12/24V DC
• Julat voltan operasi: 10…31.2V DC

Spesifikasi Output

• Bilangan output: 32 (16 titik/kumpulan)
• Arus kebocoran keadaan mati per titik, maks: 0.5 mA
• Jatuhan voltan keadaan hidup, maks: 200 mV DC @ 0.5 A
• Arus per titik, maks: 0.5 A @ 50 °C (penurunan linear), 0.35 A @ 60 °C
• Arus per modul, maks: 16 A @ 50 °C (penurunan linear), 10 A @ 60 °C
• Arus lonjakan per titik, maks: 1 A selama 10 ms, boleh diulang setiap 2 s @ 60 °C
• Arus beban, min: 3 mA per titik

Masa Tunda Output

• Dari Mati ke Hidup: 60 µs nominal / 1 ms maks
• Dari Hidup ke Mati: 200 µs nominal / 1 ms maks

Kuasa dan Pelepasan

• Arus tarik @ 5.1V: 300 mA
• Arus tarik @ 24V: 2 mA
• Jumlah kuasa backplane: 1.58 W
• Pelepasan kuasa, maks: 4.8 W @ 60 °C
• Pelepasan terma: 16.37 BTU/jam

Ciri-ciri dan Diagnostik

• Output berjadual: Penyelarasan dalam masa maksimum 16.7 s, rujukan kepada Masa Sistem Berkoordinasi
• Keadaan dalam mod Ralat per titik: Kekalkan keadaan terakhir, Hidup, atau Mati (Mati adalah lalai)
• Keadaan dalam mod Program per titik: Kekalkan keadaan terakhir, Hidup, atau Mati (Mati adalah lalai)

Pengasingan

• Voltan pengasingan: 250V berterusan (jenis penebatan asas, output ke backplane); 125V berterusan (jenis penebatan asas, output kumpulan ke kumpulan)
• Tiada pengasingan antara output individu

Konfigurasi

• Penetapan kunci modul: Elektronik, boleh dikonfigurasi melalui perisian

---
