1771-OMD/B

Gambaran Produk

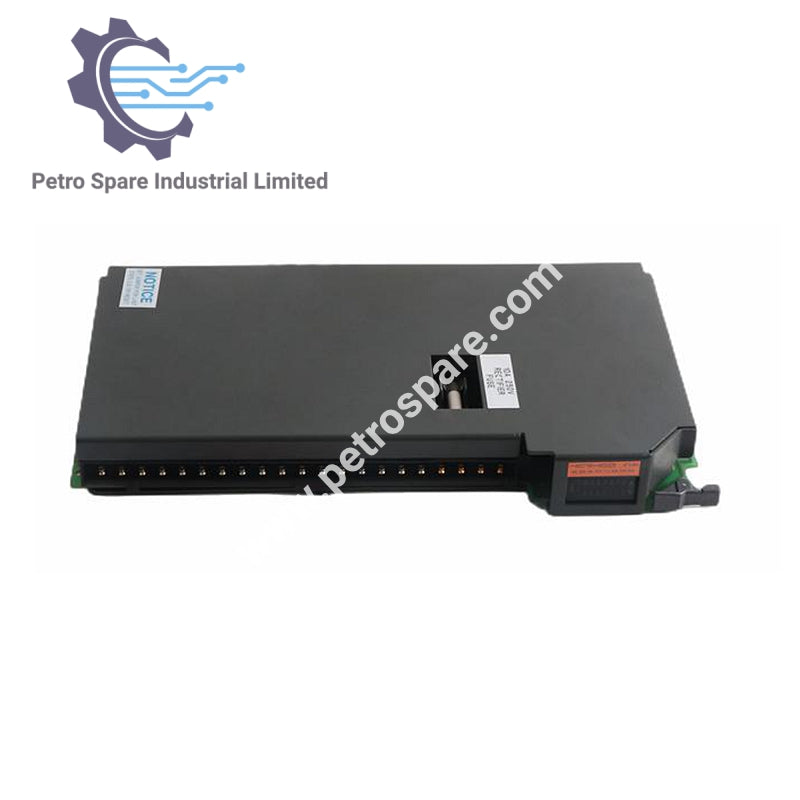

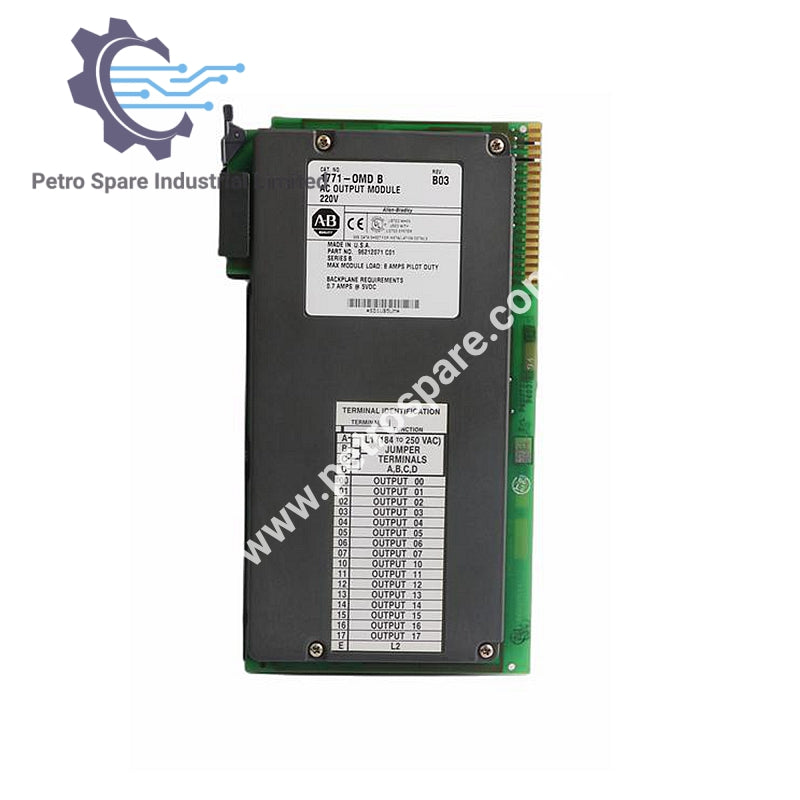

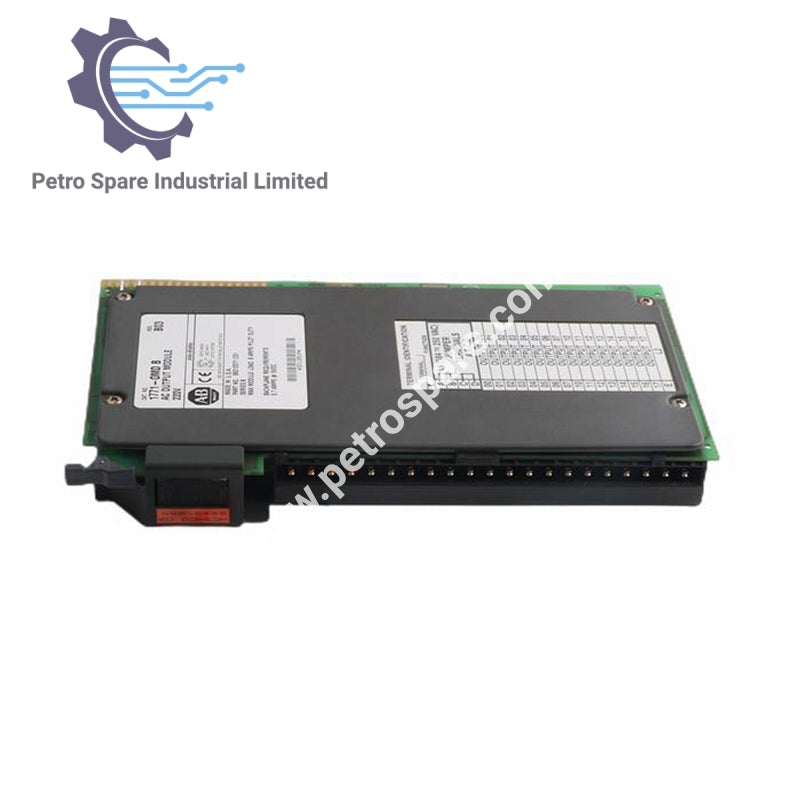

1771-OMD/B adalah modul output AC 16-titik dari Allen-Bradley, direka untuk Siri 1771 B dan rangka I/O yang serasi.

Prestasi Output

• Julat voltan: 184–250 V AC @ 47–63 Hz

• Arus output: 2 A setiap output, 8 A maks setiap modul

• Arus lonjakan: 25 A setiap output selama 100 ms (boleh diulang setiap 1 s); 25 A setiap modul selama 100 ms

• Arus beban minimum: 10 mA setiap output @ 220 V AC, 60 Hz

• Jatuh voltan keadaan hidup: 1.5 V pada 2 A

• Kebocoran keadaan mati: 4 mA setiap output @ 220 V AC

• Lewat isyarat: Mati→Hidup: 1.0 ms, Hidup→Mati: 8.3–9.1 ms @ 60 Hz

Daya & Pelupusan

• Disipasi kuasa: 17.3 W maks, 3.7 W min

• Disipasi haba: 59 BTU/jam maks, 12.6 BTU/jam min

• Arus backplane: 700 mA @ 5 V DC +5%

Perlindungan & Pengasingan

• Isolasi: Memenuhi atau melebihi Standard UL 508 dan Standard CSA C22.2 No.142

Keadaan Persekitaran

• Suhu operasi: 0–60°C (32–140°F)

• Suhu penyimpanan: -40–85°C (-40–185°F)

• Kelembapan: 5–95% tanpa kondensasi

---
