1768-PB3

Gambaran Keseluruhan

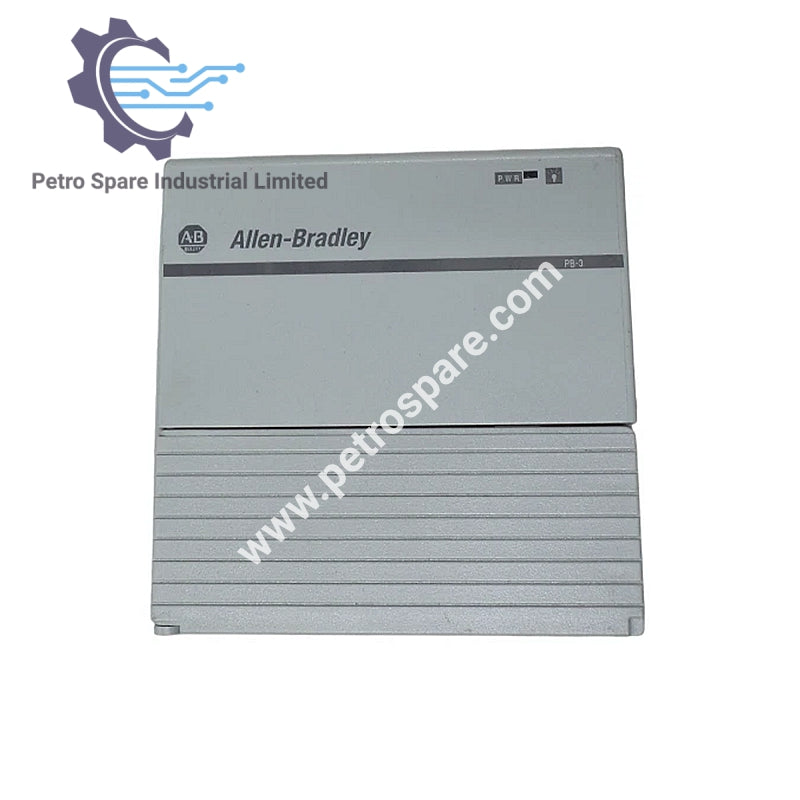

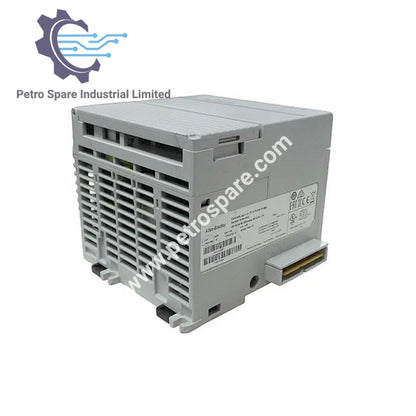

Bekalan Kuasa Allen-Bradley 1768-PB3 CompactLogix adalah modul bekalan kuasa DC yang direka untuk sistem PAC CompactLogix.

Dimensi & Berat

• Berat: 1.02 kg

Maklumat Am

• Keluarga produk: PAC CompactLogix

• Deskripsi modul: Bekalan Kuasa

• Jenis modul: Modul Bekalan Kuasa DC

• Penutup: Jenis terbuka

• Pengawal serasi: Pengawal CompactLogix 1768 dan 1769

• Pemasangan: Rel DIN atau panel

Spesifikasi Elektrik

• Julat voltan input: 16.8–31.2 VDC

• Kuasa input: 24 VDC

• Output ke backplane (selang masa ride-through, min): 5 ms @ 90 W

• Selang masa tahan lanjutan: 8–12 ms @ 1.25 W

• Output ke panel hadapan: 18–27.6 VDC

• Voltan pengasingan: 30 VDC berterusan

• Arus backplane: 1.4 A @ 24 VDC

• Penggunaan kuasa: 33.6 W

• Penyerapan kuasa: 7.5 W

Penarafan Persekitaran

• Suhu operasi: 0°C hingga 60°C

• Suhu penyimpanan: -40°C hingga +85°C

• Getaran: 5G @ 10–500 Hz

• Kejutan operasi: 30G

---
