SNAT 609 TAI

Gambaran Keseluruhan Produk

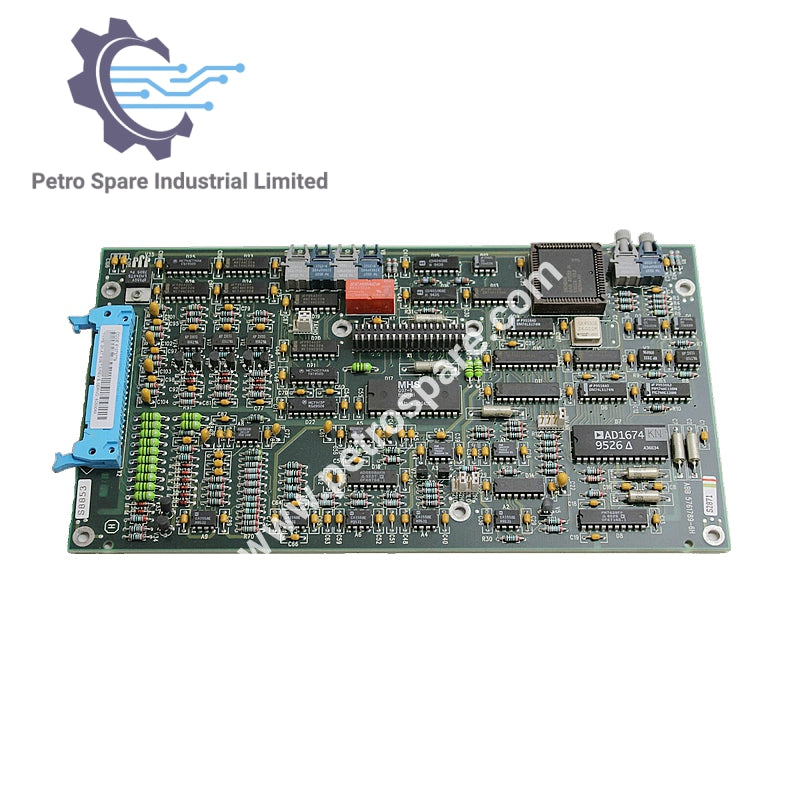

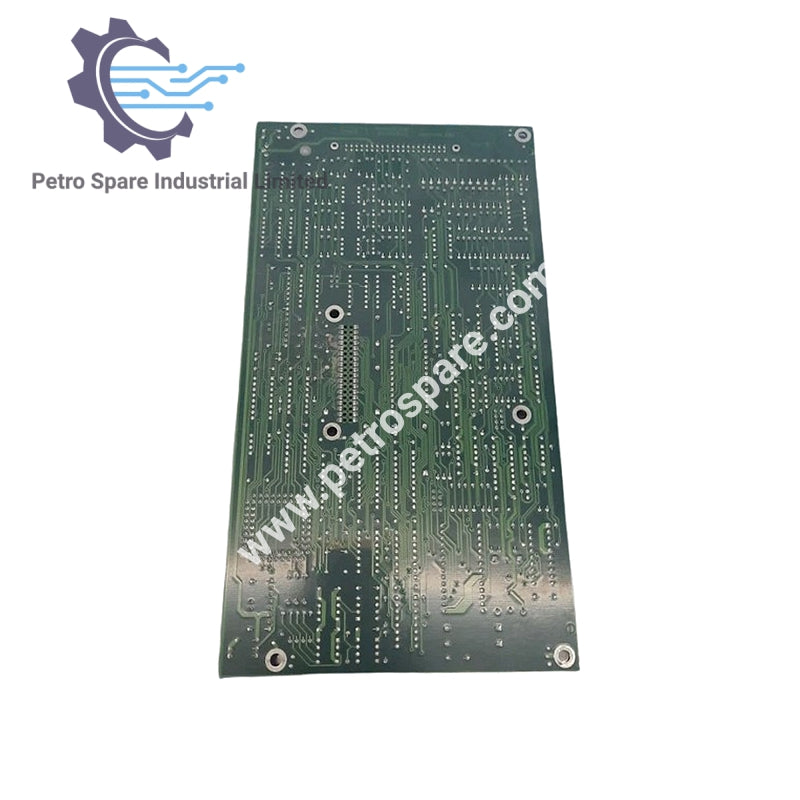

SNAT 609 TAI adalah Papan Antara Muka Tacho & I/O oleh ABB, digunakan bersama modul SNAT 603 CNT dan SNAT 602 TAC untuk penghalaan isyarat dan komunikasi serat optik dalam sistem pemacu DDC.

---

Spesifikasi Teknikal

• Nombor Model: SNAT 609 TAI

• Fungsi: Papan antara muka Tacho dan I/O

• Modul Berkaitan:
  • SNAT 603 CNT (melalui kabel rata 36 kutub)
  • SNAT 602 TAC (melalui kabel reben 40 kutub)

• Penghalaan Isyarat I/O: Dari SNAT 602 TAC ke SNAT 609 TAI

• Pautan Serat Optik:
  • Serat plastik sahaja (melalui litar penerima/pemancar V10/V11)
  • Serat kaca hanya boleh digunakan antara PC dan pengedar

---

Sambungan

• Sambungan ke APC: Melalui kabel serat optik

• Papan Blok Terminal: SNAT 602 TAC (dikongsi dengan sambungan APC)

• Nota: Nama isyarat dan susun atur terminal berbeza apabila digunakan dengan SNAT 609 TAI

---

Aplikasi

Digunakan dalam sistem pemacu ABB DDC untuk mengurus isyarat I/O dan takometer dengan komunikasi serat optik yang boleh dipercayai.

---
