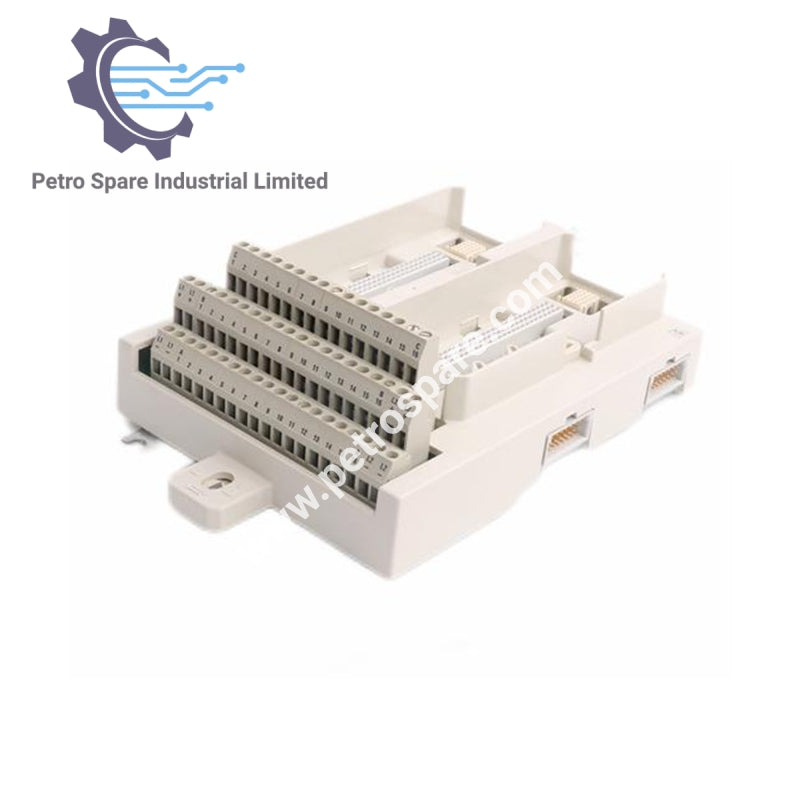

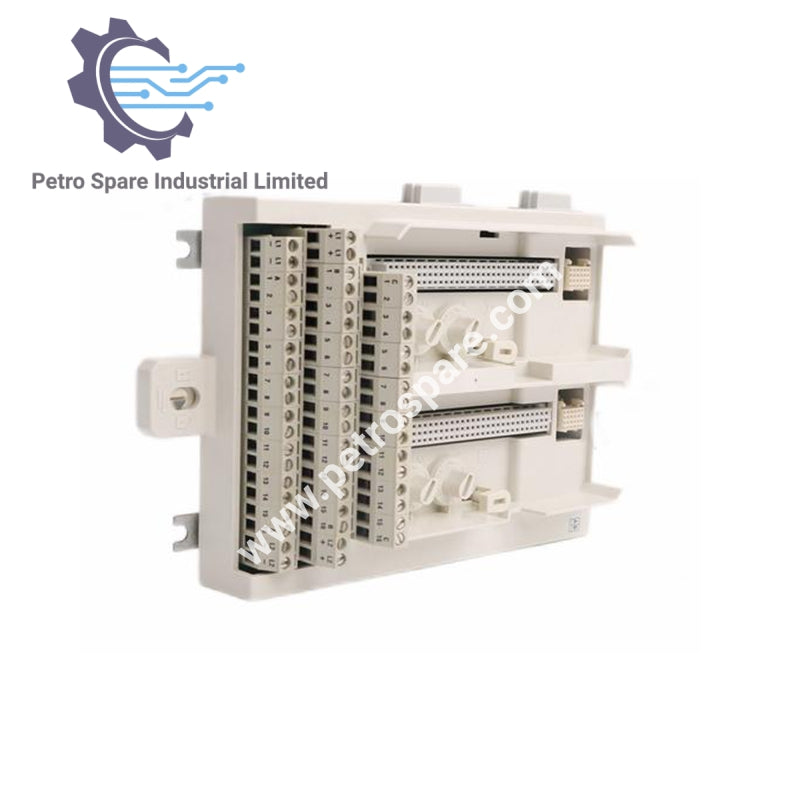

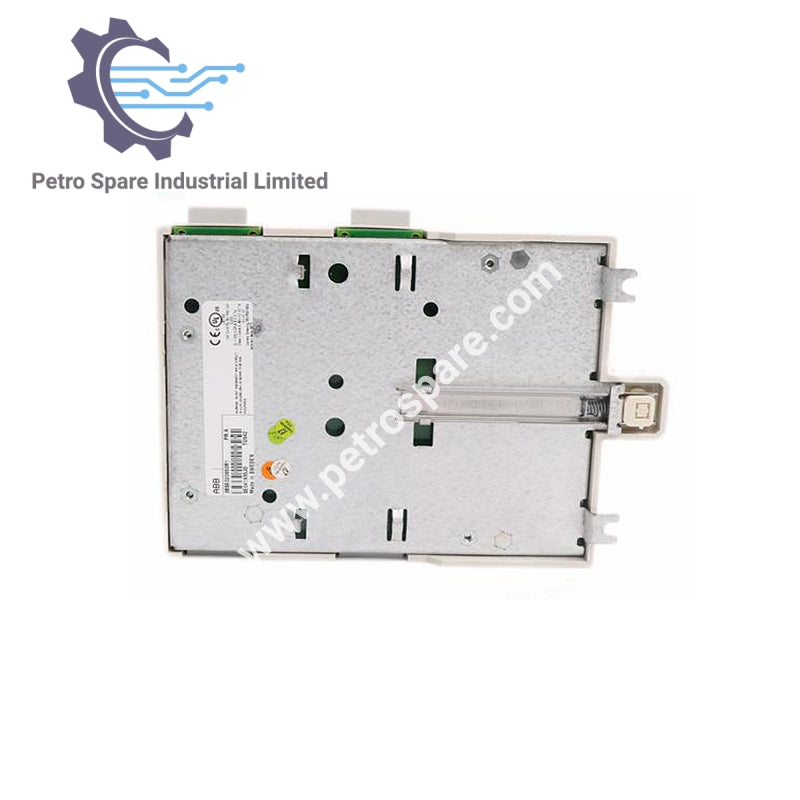

TU842

Gambaran Keseluruhan

TU842 adalah MTU mendatar berlebihan yang menyokong sehingga 16 saluran I/O dengan sambungan kuasa berganda dan ModuleBus.

Spesifikasi Elektrik

• Voltan berperingkat (penebat): 50 V

• Voltan ujian dielektrik: 500 V AC

• Arus berterusan maksimum setiap saluran I/O: 3 A

• Arus berterusan maksimum setiap voltan proses (L+): 10 A

• Pengagihan arus ModuleBus 5 V: 1.5 A

• Pengagihan arus ModuleBus 24 V: 1.5 A

Sambungan

• Sambungan proses: 56 terminal

• Saluran I/O yang disokong: Sehingga 16 (2 terminal setiap saluran)

• Terminal kuasa proses: 4 (L+), 20 (0 V)

Pemasangan dan Pendawaian

• Saiz wayar pepejal: 0.2 – 4 mm²

• Saiz wayar berjalur: 0.2 – 2.5 mm² (24 – 12 AWG)

• Tork yang disyorkan: 0.5 – 0.6 Nm

• Panjang penanggalan: 7 mm

Reka Bentuk Mekanikal

• Lebar: 131 mm (dengan penyambung) / 124 mm (dipasang)

• Kedalaman: 64 mm (termasuk terminal)

• Tinggi: 186.5 mm (termasuk peranti kunci)

• Berat: 0.6 kg

• Kunci mekanikal: 2+2 kunci, 36 gabungan

• Kunci modul I/O: Termasuk

Standard dan Perlindungan

• Kelas peralatan: Kelas I (IEC 61140, dilindungi bumi)

• Penarafan perlindungan: IP20 (IEC 60529)

---
