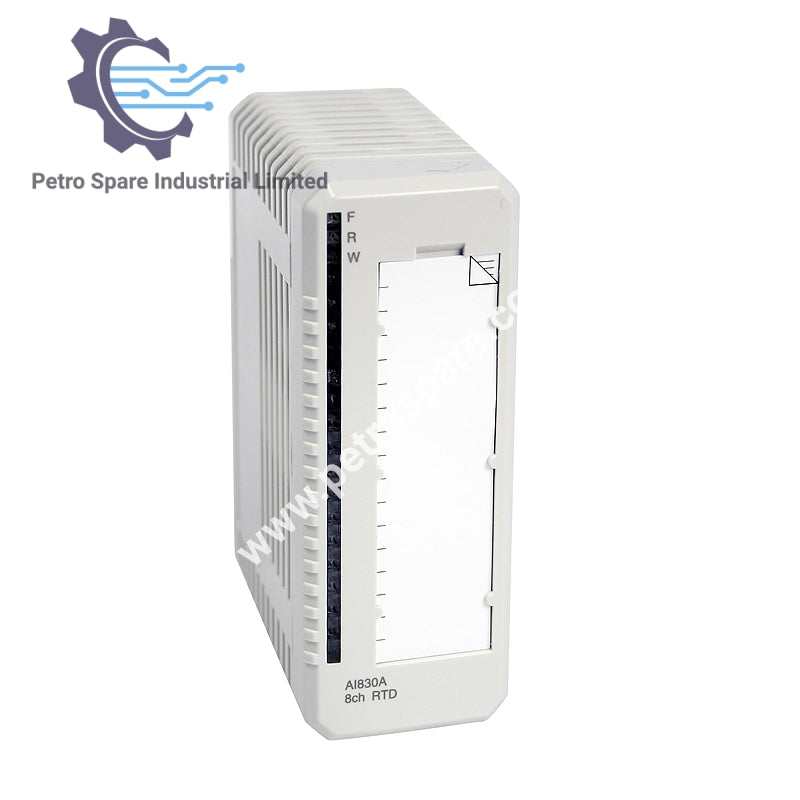

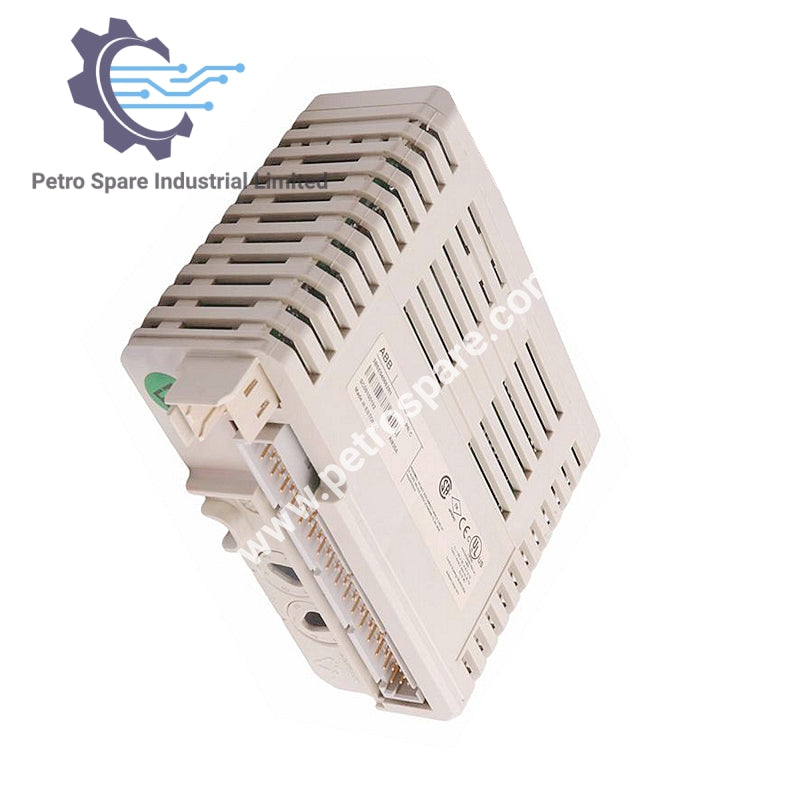

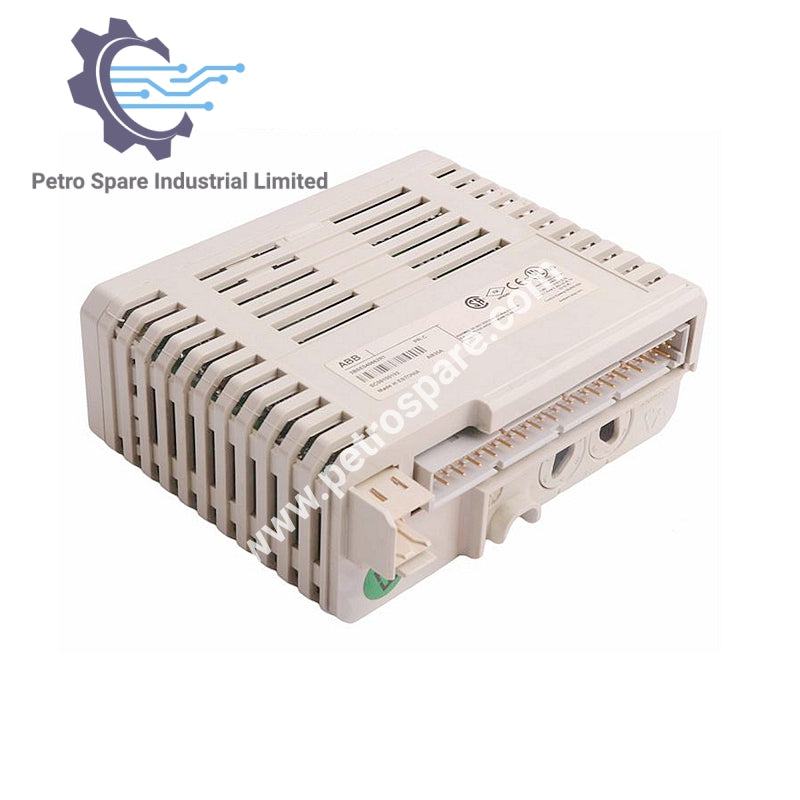

AI830A

Gambaran Keseluruhan

AI830A adalah modul input analog 8-saluran dari siri I/O S800 ABB, direka untuk sistem automasi industri. Ia menyokong input RTD 3-wayar dan pelbagai potensiometer resistif, menawarkan pengukuran yang boleh dipercayai dan tepat untuk suhu dan isyarat analog lain.

Spesifikasi Teknikal

• ID Produk: 3BSE040662R1
• Spesifikasi Isyarat: RTD 3-wayar (Pt100, Cu10, NI100, Ni120) dan potensiometer resistif
• Bilangan Saluran: 8
• HART: Tidak
• SOE: Tidak
• Redundansi: Tidak
• Keselamatan Intrinsik: Tidak
• Mekanikal: S800

Butiran Prestasi

• Pengasingan: Diasingkan secara berkumpulan dari tanah
• Pengiraan Ralat: Rerr = R * (0.005 + ∆R/100)
• Masa Kitaran Kemas Kini: 150 + 95 * (bilangan saluran aktif) ms
• CMRR, 50Hz, 60Hz: >120 dB (pada beban 10Ω)
• NMRR, 50Hz, 60Hz: >60 dB
• Voltan Penebatan Dinilai: 50 V
• Voltan Ujian Dielektrik: 500 V a.c.
• Penyerapan Kuasa: 1.6 W
• Penggunaan Arus (5 V): 70 mA
• Penggunaan Arus (24 V): 50 mA

Diagnostik

• LED Depan: Ralat (F), Berjalan (R), Amaran (W)
• Pemantauan: Litar terbuka, litar pintas, saluran rujukan, bekalan kuasa dalaman
• Indikasi Status: Ralat Modul, Amaran Modul, Ralat Saluran (8)

Persekitaran & Pensijilan

• Suhu (Operasi): 0 hingga +55 °C (+32 hingga +131 °F)
• Suhu (Penyimpanan): -40 hingga +70 °C (-40 hingga +158 °F)
• Kelembapan Relatif: 5 hingga 95 %, tidak mengembun
• Suhu Persekitaran Maksimum: 55 °C (131 °F) untuk pemasangan menegak
• Pensijilan: CE, cULus, ATEX Zon 2, ABS, BV, DNV, LR

Keserasian

• Digunakan dengan MTU: TU810, TU812, TU814, TU830, TU833
• Kod Kekunci: AF

Dimensi

• Lebar: 45 mm (1.77”)
• Tinggi: 119 mm (4.7”)
• Dalam: 102 mm (4.01”) / 111 mm (4.37”) termasuk penyambung
• Berat: 0.22 kg (0.49 lbs)

---
