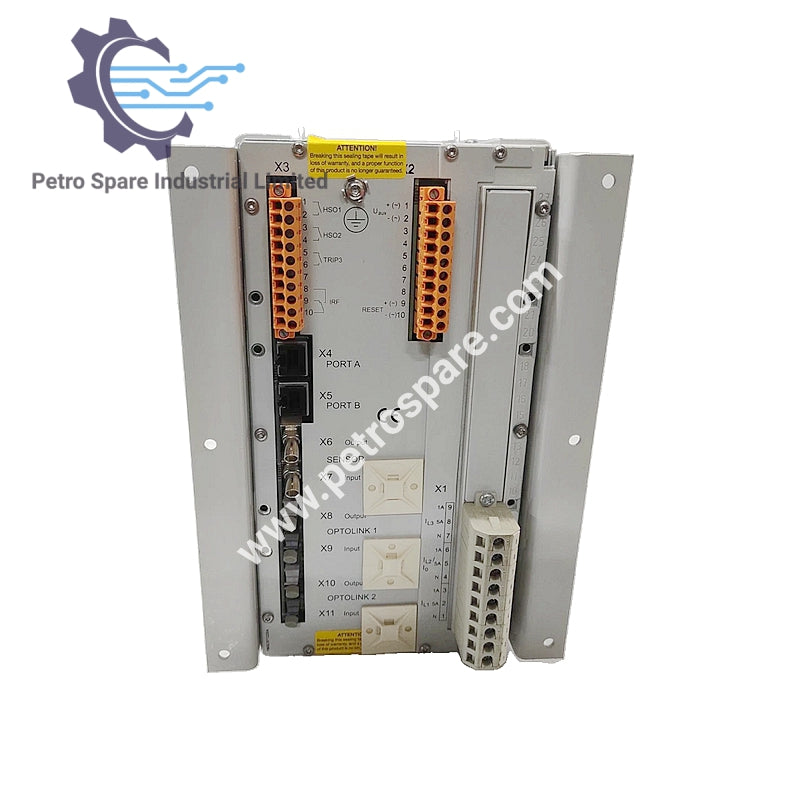

REA 101

Gambaran Keseluruhan

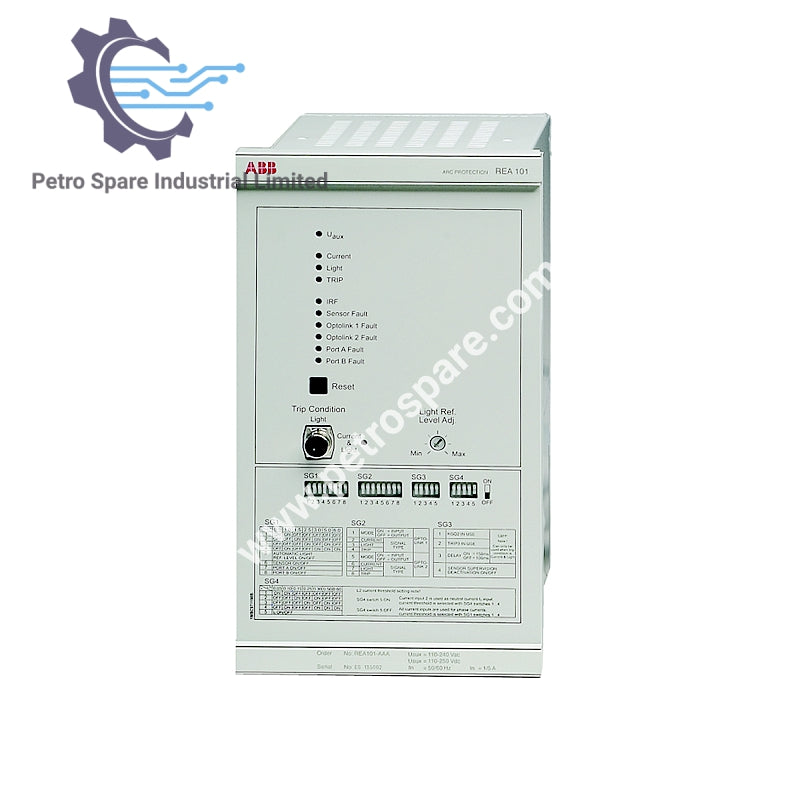

The ABB REA 101 Arc Protection Relay direka untuk pengesanan dan perlindungan kegagalan busur yang boleh dipercayai dengan input arus yang kukuh dan pelbagai output sentuhan trip.

Input Arus

• Arus berperingkat: 1 A / 5 A

• Arus beban berterusan: 4 A / 20 A

• Arus seketika selama 1 s: 100 A / 500 A

• Tahan arus dinamik, nilai separuh gelombang: 250 A / 1250 A

• Impedans input: <100 mΩ / <20 mΩ

• Kekerapan berperingkat: 50 / 60 Hz

Output

• Sentuhan trip HSO1 dan HSO2:

• Voltan berperingkat: 250 V DC/AC

• Bawa berterusan: 1.5 A

• Buat dan bawa selama 0.5 s: 30 A

• Buat dan bawa selama 3 s: 15 A

• Kapasiti pemutusan untuk DC (L/R < 40 ms): 5 A/3 A/1 A pada 48/110/220 V DC

• Sentuhan trip TRIP3:

• Voltan berperingkat: 250 V DC/AC

• Bawa berterusan: 5 A

• Buat dan bawa selama 0.5 s: 30 A

• Buat dan bawa selama 3 s: 15 A

• Kapasiti pemutusan untuk DC (L/R < 40 ms): 5 A/3 A/1 A pada 48/110/220 V DC

Penggunaan Kuasa

• Keadaan rehat/operasi: ~9 W / ~12 W

• Kuasa output port maksimum: ~19 W

• Bilangan maksimum unit sambungan/port: 5

• Penggunaan kuasa maksimum dengan 10 unit sambungan disambungkan: <50 W

---
