CP435T-ETH

Gambaran Keseluruhan

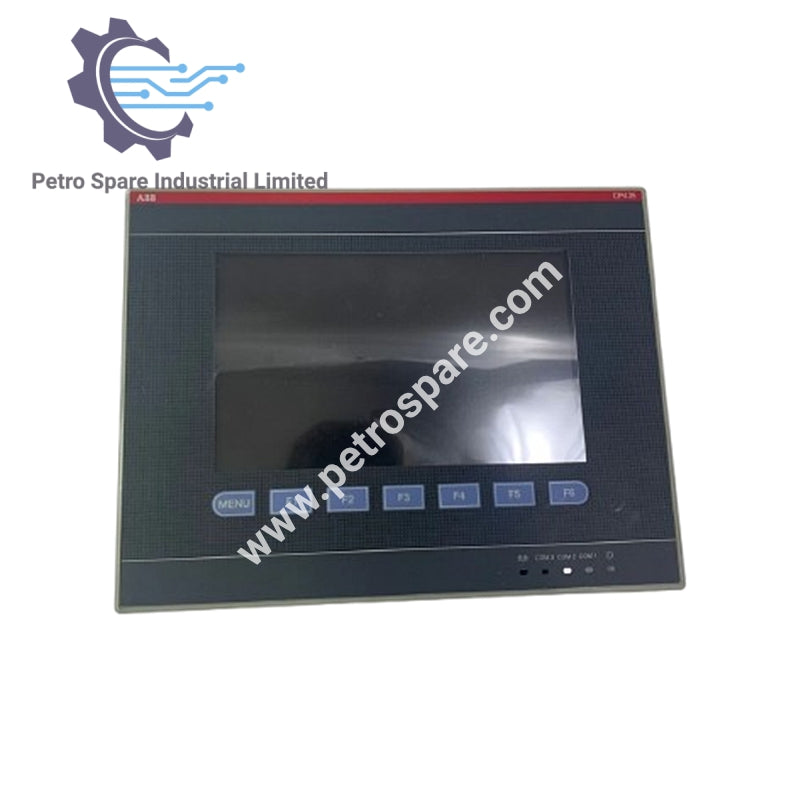

ABB CP435T-ETH adalah panel kawalan warna TFT 7” dengan 64K warna, antara muka Ethernet, dan enam kekunci fungsi yang ditakrifkan. Ia menyediakan antara muka pengguna skrin lebar dengan komunikasi dan fungsi perisian yang dipertingkatkan.

Maklumat Am

• Penamaan jenis: CP435T-ETH

• Nama produk: Panel Kawalan

• Jenis utama: CP435

• Deskripsi ringkas: Panel Kawalan CP435 T-ETH Skrin Sentuh TFT 7” 64K Warna + Ethernet

• Mod operasi: Luar talian / Dalam talian

• Jangka hayat: 50,000 jam

Spesifikasi Teknikal

• Jenis skrin: Warna TFT, lampu latar CCFL, skrin sentuh

• Saiz skrin: 7 in (skrin lebar 16:9)

• Resolusi: 800 × 480 piksel

• Warna skrin: 64K warna

• Kawasan tontonan: 153.7 mm × 92.4 mm

• Kekunci fungsi: 6

• Port bersiri: RS232 / RS485; RS232 / RS422 / RS485

• Port USB: 1 × Hos Ver. 2.0, 1 × Peranti Ver. 2.0

• Antara muka Fieldbus: Modbus RTU, AC500, Modbus ASCII, lain-lain (hubungi ABB)

• Keselamatan: Perlindungan kata laluan dengan 9 tahap pengguna

• Fungsi perisian: Pengurusan amaran, pengurusan resipi, tren, makro & tangga, sub-skrin

Data Elektrik

• Bekalan kuasa: 24 VDC (20.4 … 27.6 VDC)

• Penggunaan kuasa: 20 V·A

• Jenis fius: fius jenis gG terbina dalam

• Jenis bateri: Mudah alih, sel butang

Keadaan Persekitaran

• Suhu operasi: 0 … +50 °C

• Suhu penyimpanan: –10 … +60 °C

• Mengandungi Hg: <0.001 %

• Mengandungi Cd: <0.002 %

Data Mekanikal

• Tinggi bersih produk: 176 mm

• Lebar bersih produk: 231 mm

• Panjang bersih produk: 47 mm

• Berat bersih: 0.86 kg

• Jenis pemasangan: Muka hadapan

• Posisi pemasangan: 0 hingga 135°

• Pemasangan rel DIN: Tidak

---
