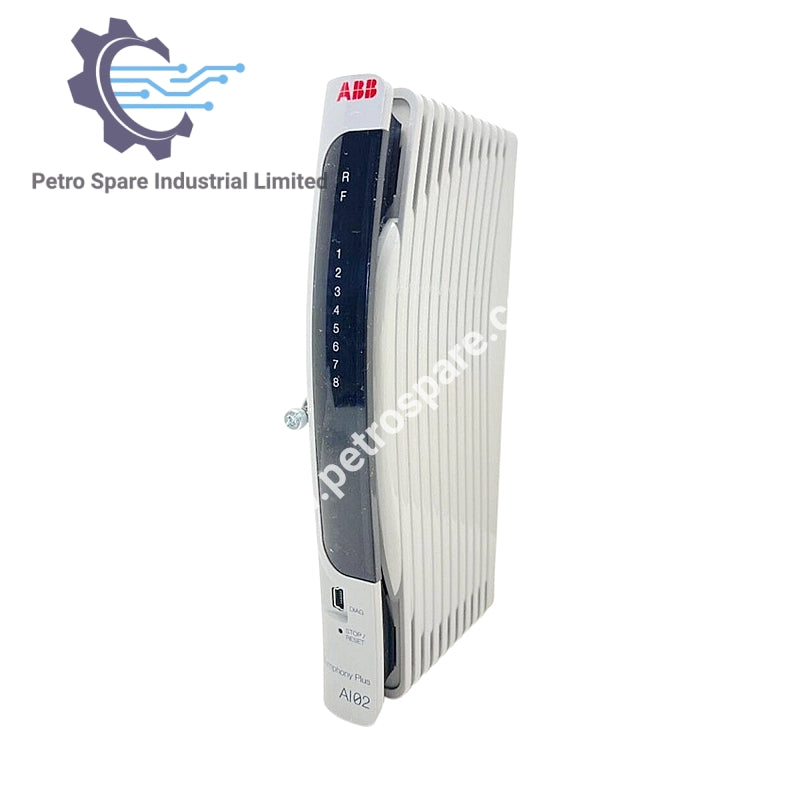

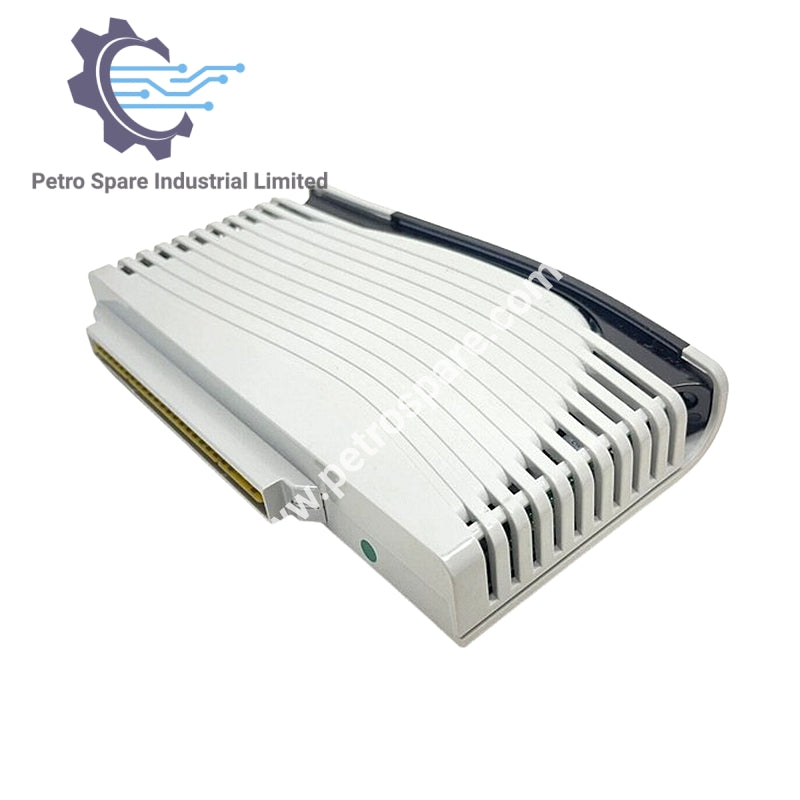

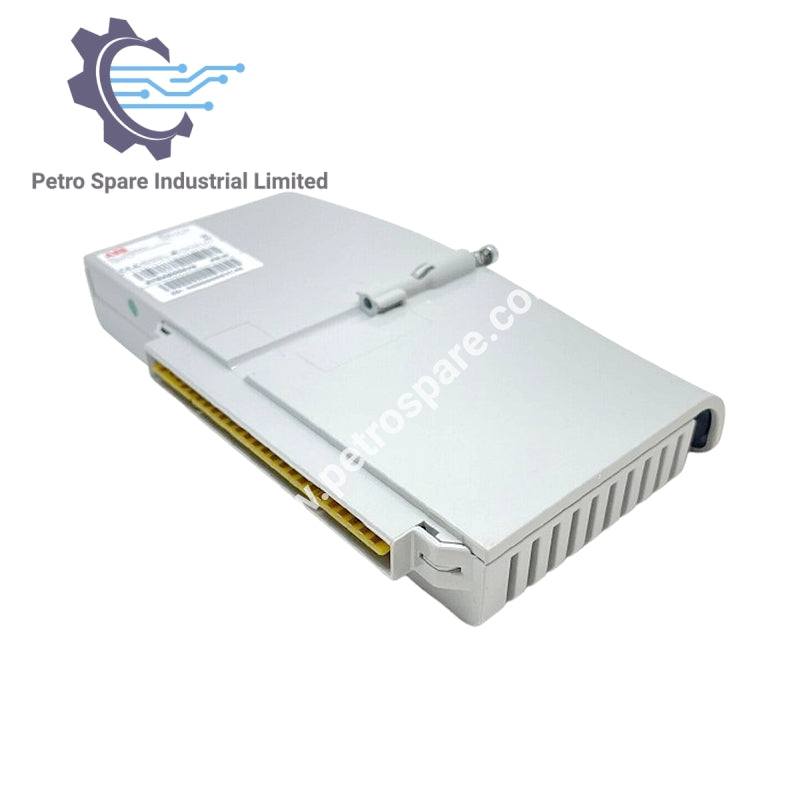

AI02

Gambaran Keseluruhan

AI02 adalah modul input analog Siri SD ABB dengan 16 saluran, menyokong isyarat 4…20 mA dan 1…+5 V DC, dilengkapi dengan komunikasi HART terintegrasi untuk automasi proses lanjutan.

Pengenalan

• Nombor artikel: AI02

• Jenis: Modul Input Analog

• Faktor bentuk: Standard (190 mm)

• Pemasangan: Baris mendatar atau lajur menegak

• Status kitar hayat: Aktif

Data Saluran & Isyarat

• Bilangan saluran: 16 boleh dikonfigurasi secara bebas

• Spesifikasi isyarat: 4…20 mA, 1…+5 V DC

• Jenis isyarat: AI dengan HART

• Modem HART: 1 setiap modul

• Variabel HART sekunder: Sehingga 24 jumlah, maksimum 4 setiap saluran (HART v5.4)

• Kadar kemas kini (HART sekunder): 2.5 s tipikal, 8.0 s maksimum

• SOE: Tidak

• Redundansi: Tidak

Data Elektrik

• Keperluan kuasa modul: 24 V DC ±10%, 100 mA tipikal

• Sambungan kuasa modul: POWER TB pada cHBX01L atau VBX01T

• Kuasa I/O lapangan: 24 V DC ±10%, 20 mA setiap saluran

• Kategori lebihan voltan: Kategori I (EN 61010-1)

• Panjang kabel lapangan maksimum: 600 m (1968 kaki)

Prestasi

• Impedans input (mod arus): 250 Ω (dikuasakan secara luaran)

• Impedans input (mod voltan): ≥250 kΩ

• Beban output (mod arus): 0–750 Ω

• Beban output (mod voltan): ≥22 kΩ

• Penukaran A/D: 1 penukar setiap modul

• Resolusi A/D: 16-bit dengan polariti

• Kadar kemas kini A/D: 100 ms untuk semua 16 saluran

• Ketepatan (FSR): ±0.1% (FSR = 25 mA atau 6.25 V DC)

• Kesan suhu terhadap ketepatan: Maksimum ±0.003% per °C

Perlindungan & Pengasingan

• Pengasingan lapangan-ke-logic: 1500 V sehingga 1 minit

• Pengasingan saluran: 1×16 kumpulan terasing, 1500 V sehingga 1 minit

• Perlindungan litar pintas: Maksimum 96 mA setiap saluran

Keandalan

• MTBF (MIL-HDBK-217-FN2): 132,367 jam

• MTTR: 1 jam

Keserasian

• Digunakan dengan MTU: HBS01-EPD, HBS01-FPH, VBS01-EPD, VBS01-FPH, VBS01-SFP

• Kod kunci modul: Slot #1 = 05, Slot #2 = 19

Dimensi

• Lebar: 27 mm

• Kedalaman: 106 mm

• Tinggi: 190 mm

• Berat: 250 g

---
