AAM51

Gambaran Keseluruhan

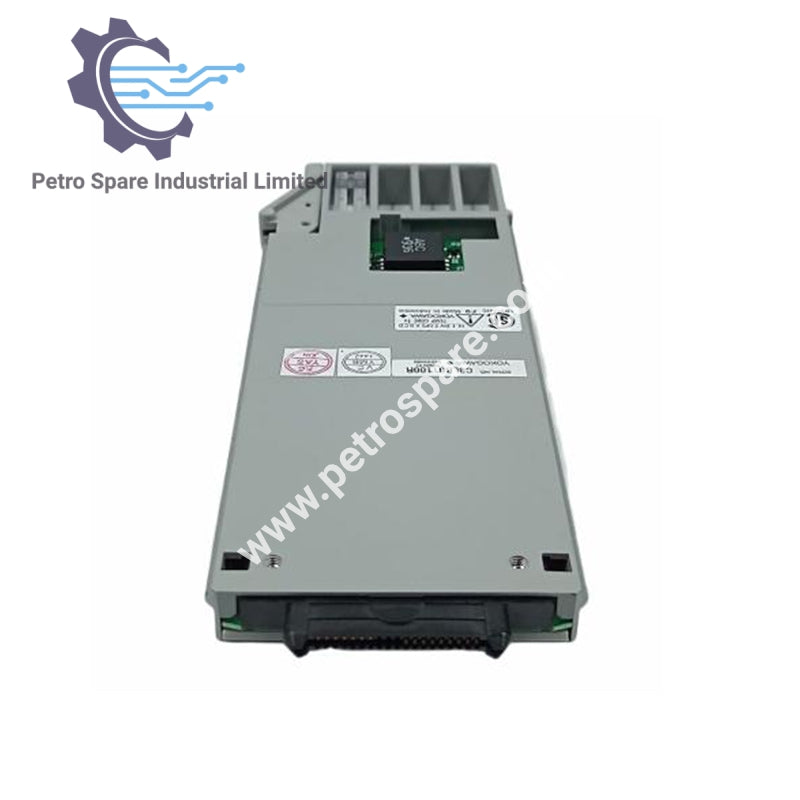

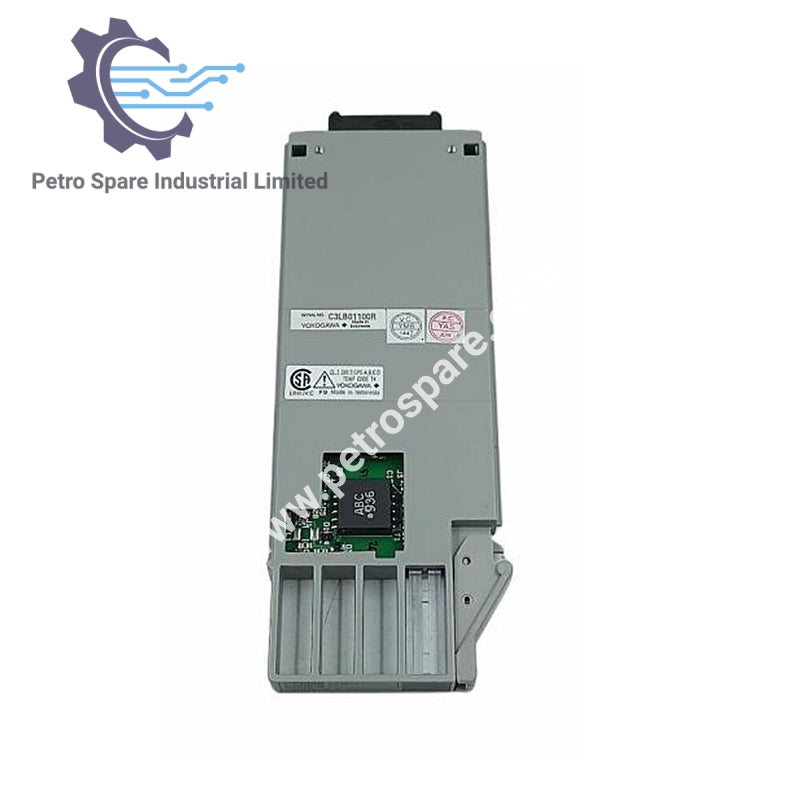

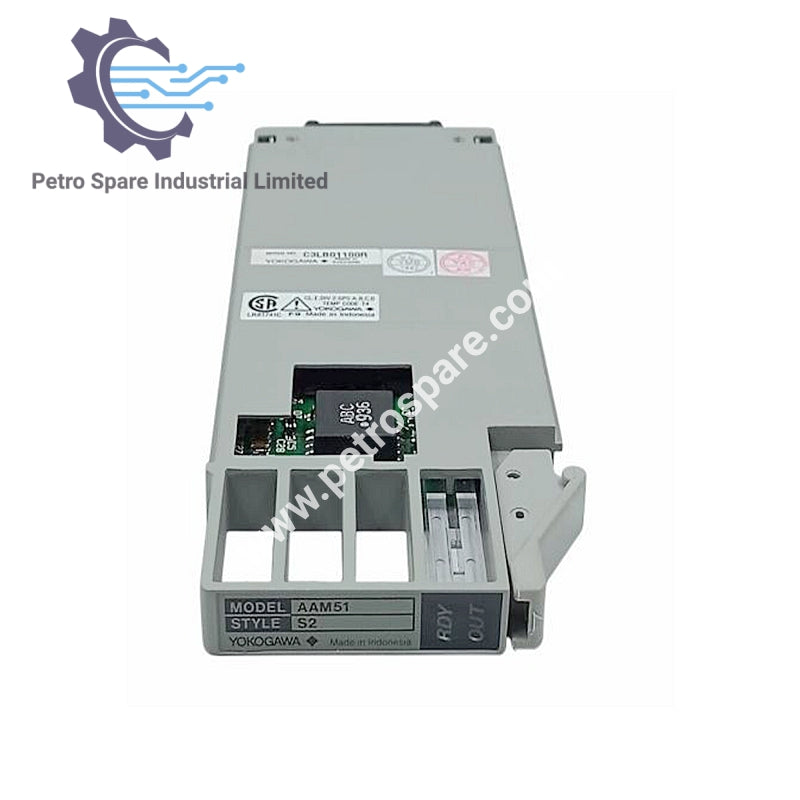

AAM51 adalah modul output arus/voltan Yokogawa yang menyokong isyarat 0–10 V DC dan 4–20 mA DC.

Isyarat Keluaran

• Voltan: 0–10 V DC, Julat: -0.3–10.3 V DC

• Arus: 4–20 mA DC, Julat: 1.0–21.5 mA DC

• Rintangan Output: Voltan ≤1 Ω, Arus ≥500 kΩ

• Beban Dibenarkan: Voltan ≥10 kΩ, Arus 0–750 Ω

• Had Voltan/Arus: Voltan ≤25.5 V DC, Arus ≤60 mA DC

• Pengesanan Litar Terbuka: Arus ≤0.65 mA

Ketepatan & Kestabilan

• Ketepatan Voltan: ±12 mV

• Ketepatan Arus: ±48 µA

• Drift Suhu: Voltan ±4 mV / ±0.15%, Arus ±32 µA setiap 10 °C

• Pengaruh Beban: Voltan ±4 mV (2 kΩ), Arus ±16 µA (0–75 Ω)

• Kemas Kini Data: 20 ms

• Tindak Balas Langkah: 150 ms

Kuasa & Pemasangan

• Penggunaan: ≤300 mA (5 V DC)

• Pengasingan: Antara sistem

• Tahan Voltan: 1500 V AC / 1 minit

• Pemasangan: Sarang Modul I/O

• Pendawaian: Skru M4 ke terminal

• Konfigurasi: Tetapkan melalui perisian

---
