8715-CA-BI

Gambaran Keseluruhan

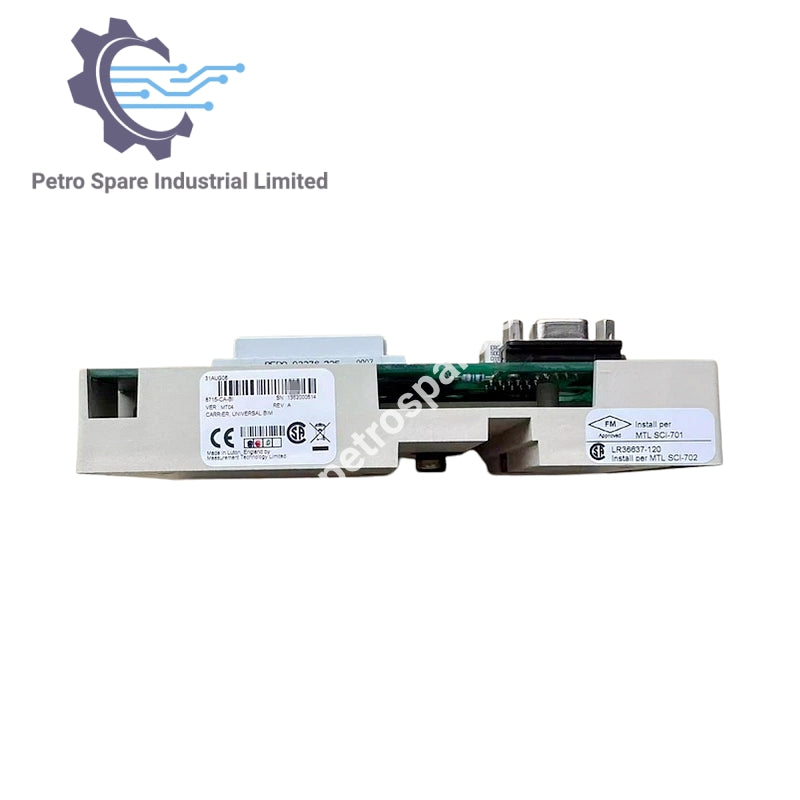

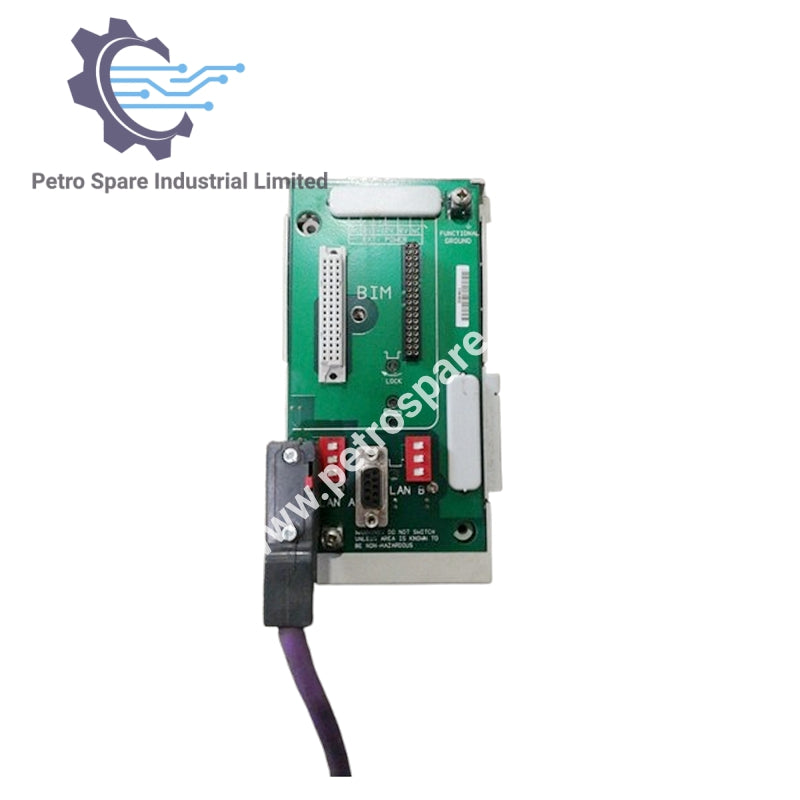

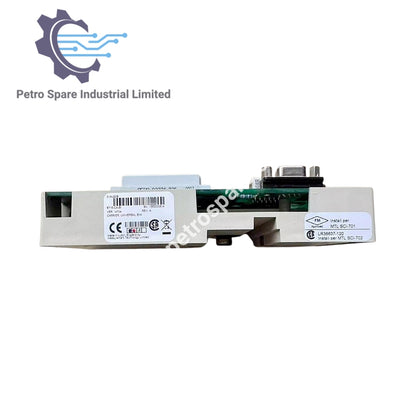

MTL 8715-CA-BI adalah Modul Antara Muka Bas (BIM) pembawa yang direka untuk digunakan dengan Profibus-DP dan Modbus BIM, sesuai untuk persekitaran berbahaya dan serasi dengan sistem I/O jauh PAC8000.

Sambungan LAN

• LAN A: 9-pin D-sub betina

• LAN B: 9-pin D-sub betina

• Pilihan Penamatan: Boleh ditukar untuk Modbus RS485, RS422, atau Profibus-DP

Modul BIM Serasi

• Profibus-DP: 8502-BI-DP

• Modbus: 8505-BI-MB

Kelulusan Kawasan Berbahaya

• Penarafan Zon: Zon 2, IIC T4

• Penarafan Kelas: Kelas 1, Div 2, Kumpulan A, B, C, D, T4

Penarafan Persekitaran

• Suhu Operasi: –40°C hingga +70°C

• Suhu Penyimpanan: –40°C hingga +85°C

• Kelembapan Relatif: 5 hingga 95% RH, tidak mengembun

Bahan Pembinaan

• Acuan Pembawa: Poly-Phenylene Oxide yang Diubahsuai

• Bahan PCB: Laminat Kaca Tenunan Resin Epoksi

Keperluan Kuasa

• Voltan Bekalan: 12.0 VDC ±5%

• Penyambung: penyambung kuasa luaran 6-pin (atas/belakang)

Mekanikal

• Lebar: 93 mm

• Kedalaman: 170 mm

• Tinggi: 35 mm

• Berat: 680 g

• Pilihan Pemasangan: rel DIN atau panel rata (2 pengikat)

---
