AI893

Gambaran Keseluruhan

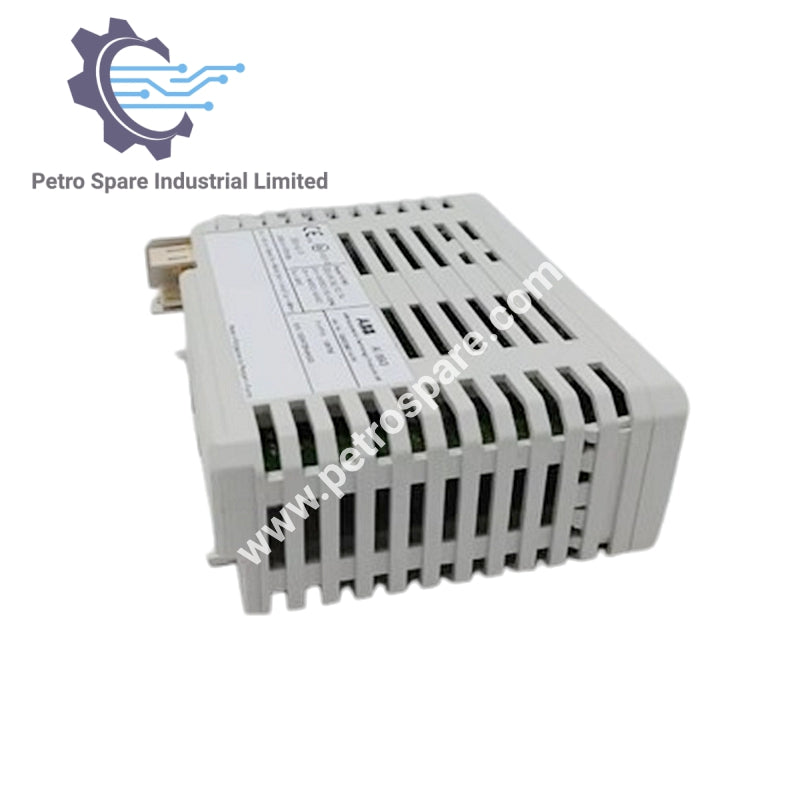

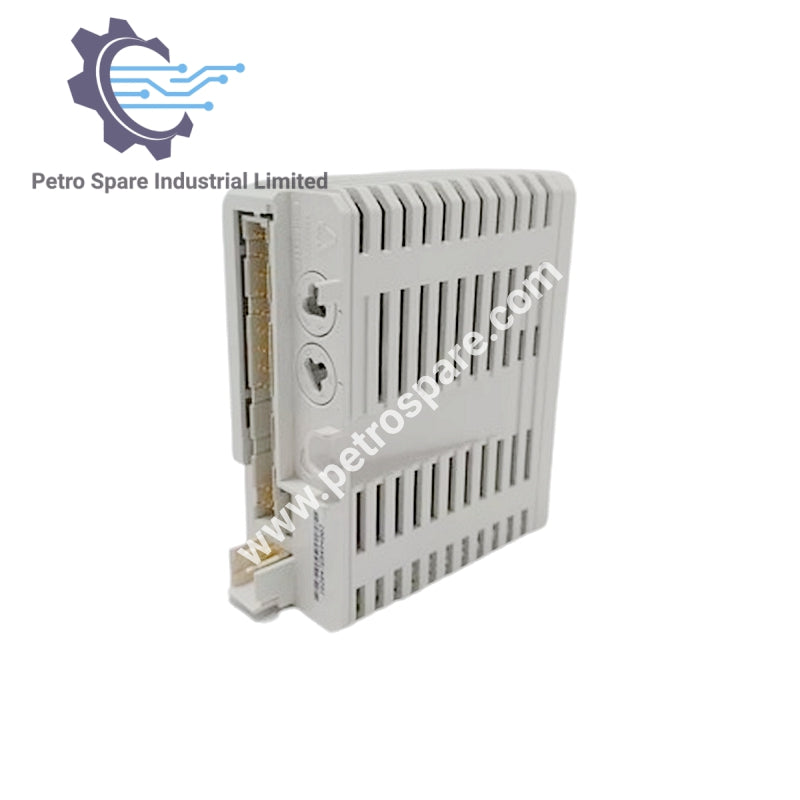

AI893 adalah modul input analog ABB S800 8-saluran dengan resolusi tinggi, pengasingan berkumpulan, dan diagnostik terbina dalam untuk input RTD dan termokopel.

Ciri-ciri Elektrik

• Resolusi: 15 bit + tanda

• Impedans Input: >10 MΩ

• Pengasingan: Diasingkan berkumpulan dari tanah

• Ralat:

• TC/mV: <20 µV

• RTD (0–400 Ω): <0.1 Ω

• RTD (0–4000 Ω): <1 Ω

• Drift Suhu:

• TC/mV: <20 µV/10°C

• RTD (0–400 Ω): <0.1 Ω/10°C

• RTD (0–4000 Ω): <1 Ω/10°C

• Masa Kitaran Kemas Kini: (Bilangan saluran aktif × 125) + 125 ms

• Voltan Input Mod Mod Umum: ±5 V

• CMRR (50/60 Hz): >100 dB

• NMRR (50/60 Hz): >80 dB

• Voltan Penebatan Dinilai: 50 V

• Voltan Ujian Dielektrik: 500 V AC

• Penyerapan Kuasa: 0.5 W

• Penggunaan Arus (+5 V Modulebus): Typ. 90 mA, Maks. <125 mA

Diagnostik

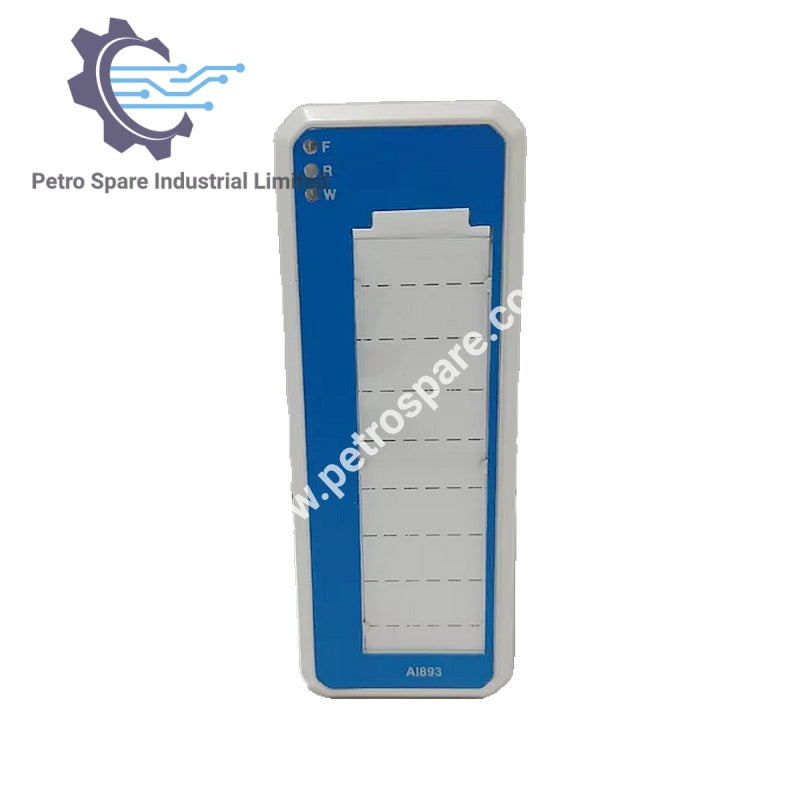

• LED Depan: Ralat (F), Berjalan (R), Amaran (W)

• Pemerhatian: Pengesanan litar terbuka dan pintas untuk RTD

Data Mekanikal

• Lebar: 45 mm

• Kedalaman: 102 mm (111 mm termasuk penyambung)

• Tinggi: 119 mm

• Berat: 0.16 kg

---
