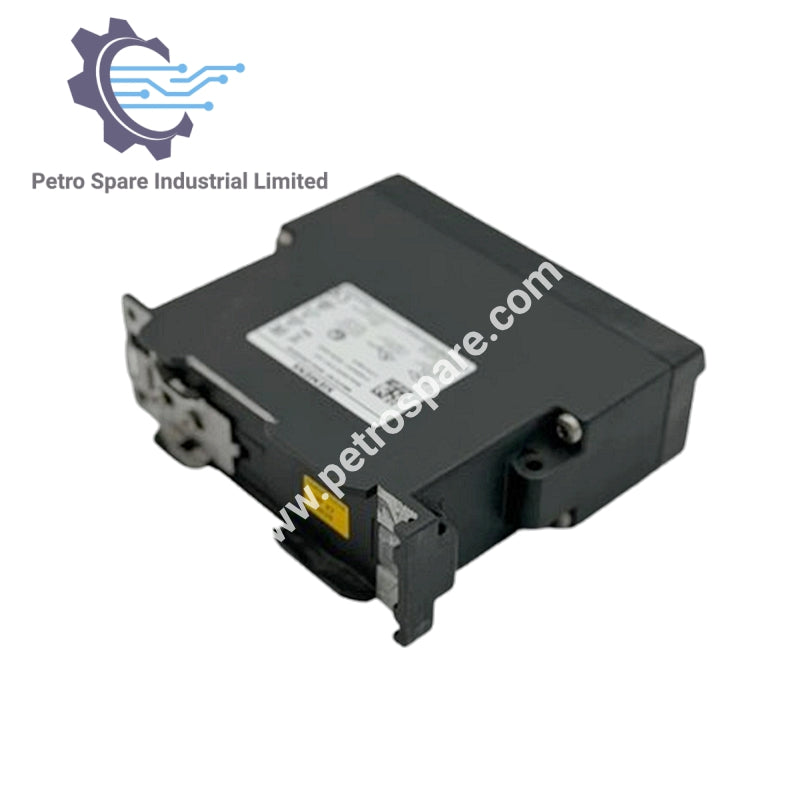

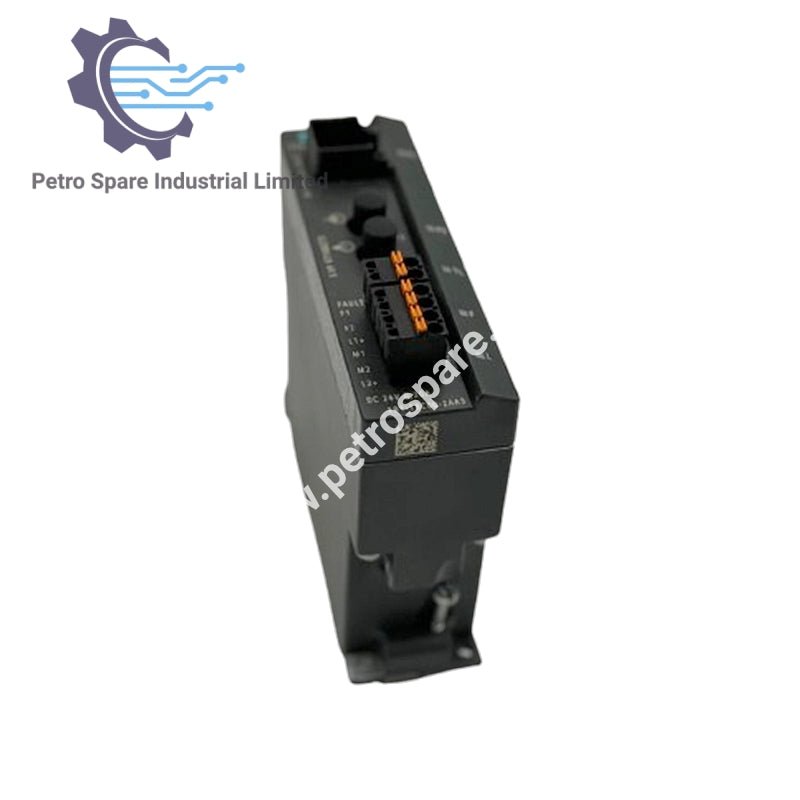

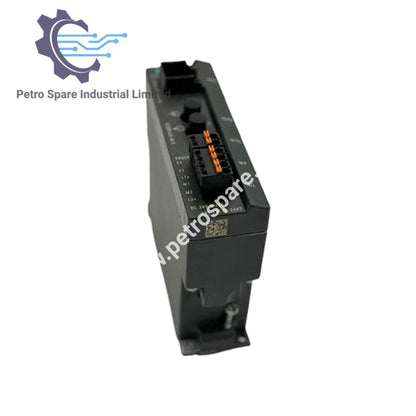

6GK5101-1BC00-2AA3

Gambaran Keseluruhan

• Model: 6GK5101-1BC00-2AA3

• Jenis: Modul Penukar Media

• Aplikasi: Menukar isyarat Ethernet elektrik kepada isyarat optik untuk rangkaian komunikasi industri

Pemindahan Spesifikasi

• Kadar Pemindahan 1: 10 Mbit/s

• Kadar Pemindahan 2: 100 Mbit/s

Antara muka

• Jumlah Antara Muka: 2

• Sambungan Elektrik:

  • 1 × port RJ45 (komponen rangkaian/peranti akhir)

  • 1 × blok terminal 2 kutub (kontak amaran)

  • 1 × blok terminal 4 kutub (bekalan kuasa)

  • 1 × blok terminal 4 kutub (bekalan kuasa redundan)

• Antara Muka Optik:

  • 1 × port BFOC @ 100 Mbit/s (mod tunggal, sehingga 26 km)

  • Bajet optik: –5 dB … 0 dB

Elektrik Ciri-ciri

• Bekalan Kuasa: Luaran melalui blok terminal

• Bekalan Kuasa Redundan: Disokong

• Isolasi: Isolasi gred industri untuk kebolehpercayaan komunikasi

Mekanikal Spesifikasi

• Reka Bentuk: Kompak

• Lebar: 4.0 cm

• Tinggi: 12.5 cm

• Dalam: 12.4 cm

• Berat Bersih: 0.55 kg

---
