6GK1503-2CB00

Gambaran Keseluruhan Produk

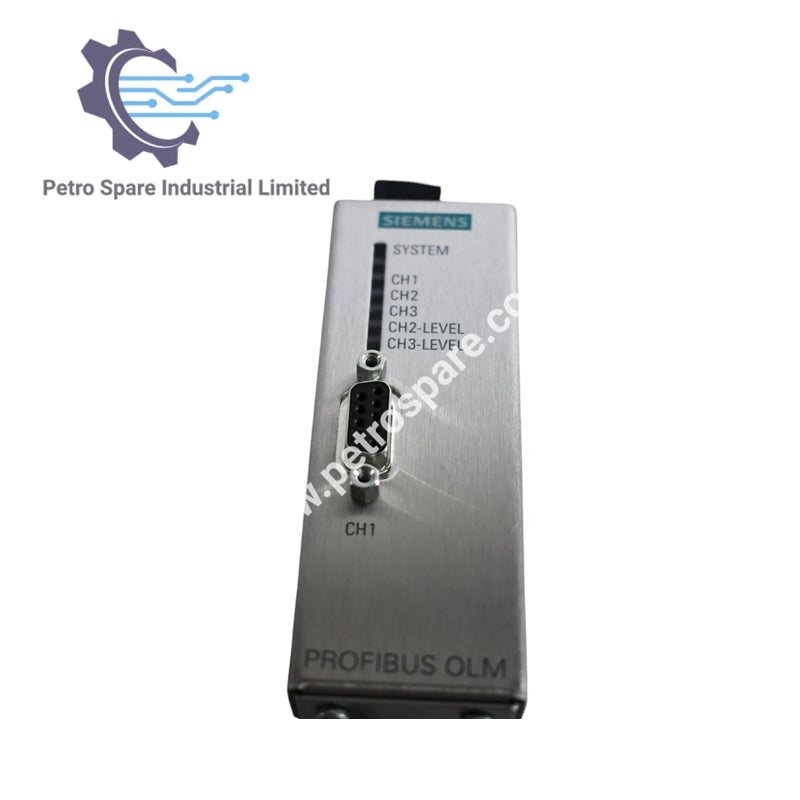

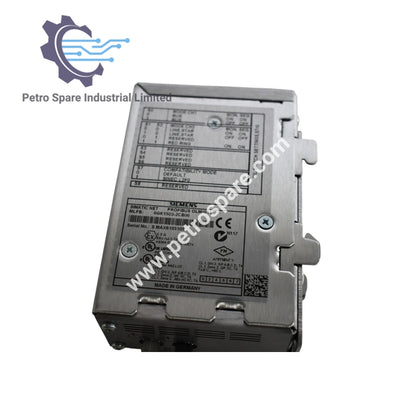

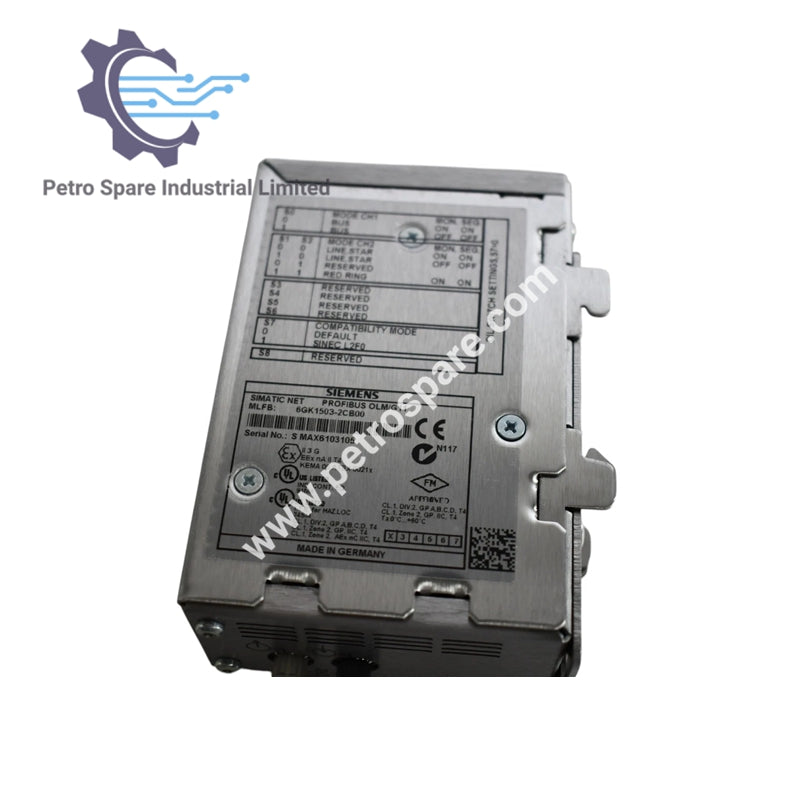

6GK1503-2CB00 ialah modul pautan optik PROFIBUS OLM/G11 V4.0 dengan 1 antara muka RS-485 dan 1 antara muka kabel gentian optik kaca, dilengkapi sesentuh isyarat dan port ujian.

Spesifikasi Teknikal

Kadar Pemindahan

• Dengan PROFIBUS: 9.6 kbit/s ... 12 Mbit/s

• Dengan PROFIBUS PA: 45.45 kbit/s

Antara Muka

• Bilangan sambungan elektrik/optik: 2

• Bilangan sambungan elektrik: 1

• Jenis sambungan elektrik: soket Sub-D 9 pin untuk komponen rangkaian

• Reka bentuk antara muka optik: port BFOC

Data Optik

• Faktor pelemahan: maks. 10 dB untuk gentian 50/125 µm pada 3 dB/km

• Kuasa optik yang boleh disambungkan: -16 dB (50/125 µm)

                                              -13 dB (62.5/125 µm)

• Kepekaan optik: -28 dB

• Panjang gelombang: 860 nm, multimod

• Panjang wayar maksimum: 3 km untuk kedua-dua gentian 50/125 µm dan 62.5/125 µm

Input/Output Isyarat

• Voltan operasi sesentuh isyarat: 24 V DC

• Arus operasi sesentuh isyarat: maks. 0.1 A

---
