6ES7924-2AA20-0AA0

Gambaran Keseluruhan Produk

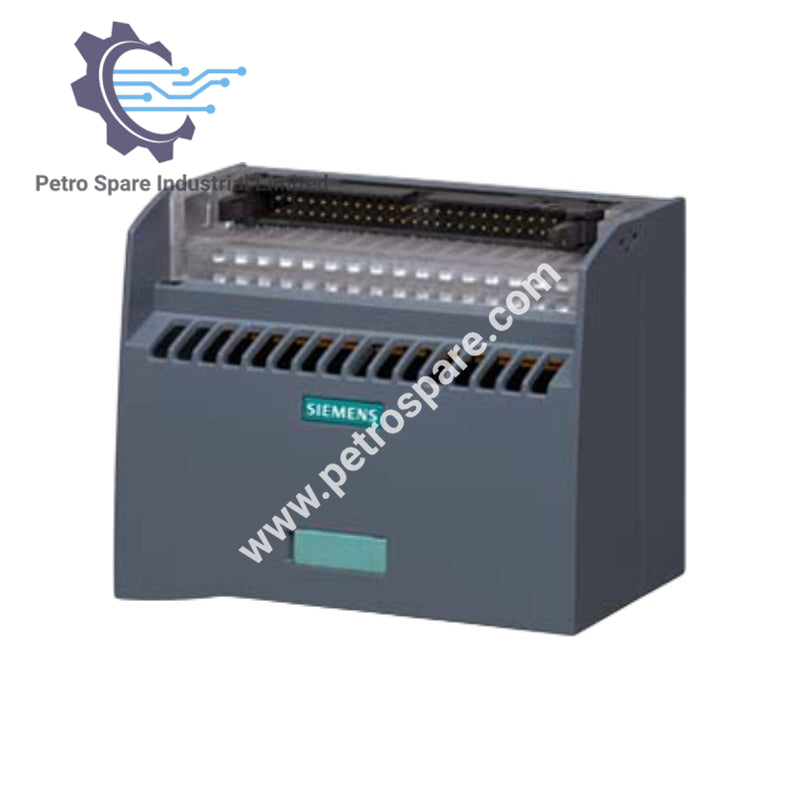

6ES7924-2AA20-0AA0 ialah modul sambungan untuk SIMATIC S7-1500 dengan 32 saluran, dilengkapi terminal jenis skru, penyambung IDC 50 pin, serta titik terminal untuk bekalan potensi (4× L+, 4× M).

Spesifikasi Umum

• Penetapan Jenis Produk: Sambungan modular sepenuhnya
• Penetapan Produk: Modul sambungan
• Sistem Sasaran: SIMATIC S7‑1500
• Kesesuaian: Modul I/O digital

Data Operasi

• Voltan Terkadar: 24V DC / 50V
• Voltan Maksimum: 50V DC
• Arus Terkadar: 1 A
• Arus Berterusan bagi setiap Kabel Isyarat (maks.): 1 A
• Jumlah Arus (maks.): 2 A

Spesifikasi Terminal

• Bilangan Aras Terminal: 1
• Bilangan Titik Terminal bagi setiap Aras: 1
• Bilangan Terminal: 40 (32× I/O, 4× L+, 4× M)
• Jenis Sambungan: Terminal jenis skru
• Kedudukan Terminal: Atas
• Aras Terminal yang Disambungkan Secara Dalaman: Tidak
• Tork Pengetatan: 0.4‑0.5 N·m

Warna

• Perumah: Kelabu
• Sumber Cahaya: Tanpa

Spesifikasi Fizikal

• Panjang: 76 mm
• Tinggi (Perumah): 76 mm
• Lebar (Perumah): 100 mm
• Kedalaman (Perumah): 60 mm
• Tinggi (Pemasangan Profil Rendah): 60 mm
• Berat Bersih: 0.31 kg

Keadaan Ambien

• Suhu Operasi: 0°C hingga +60°C
• Suhu Penyimpanan: –40°C hingga +70°C

---
