6ES7336-1HE00-0AB0

Gambaran Keseluruhan

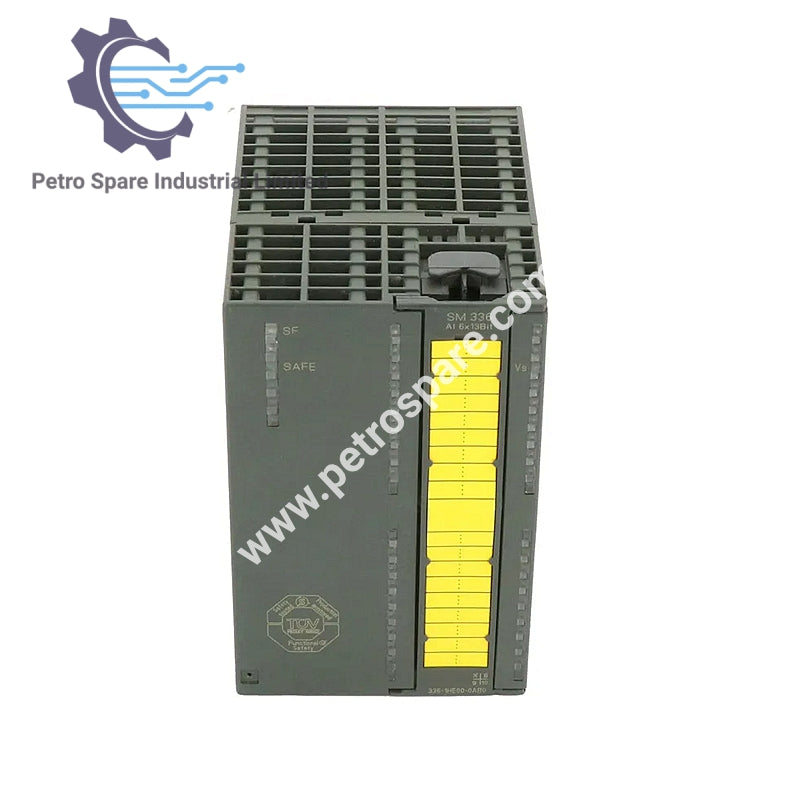

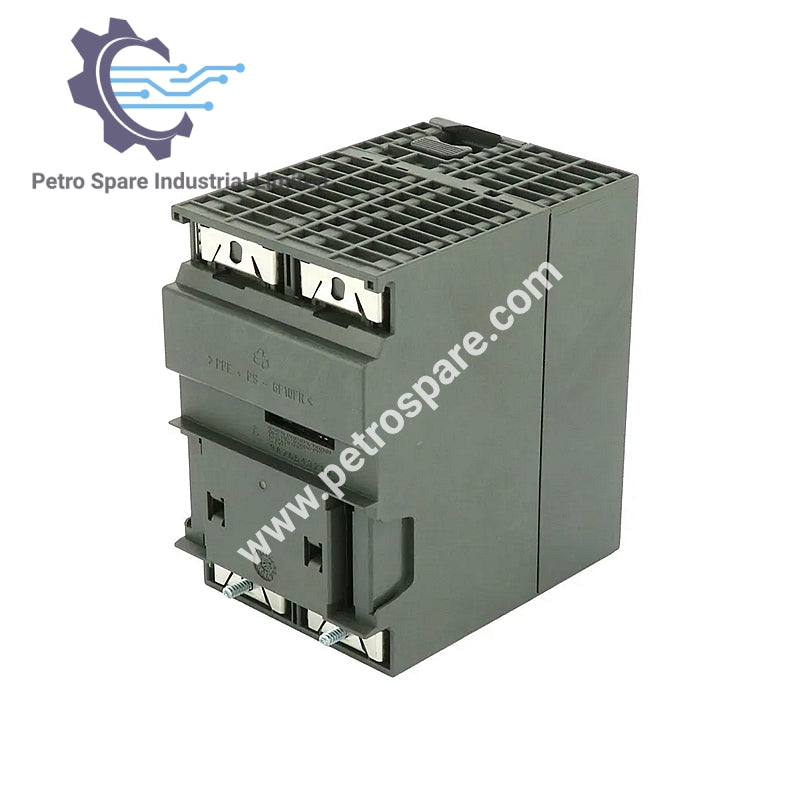

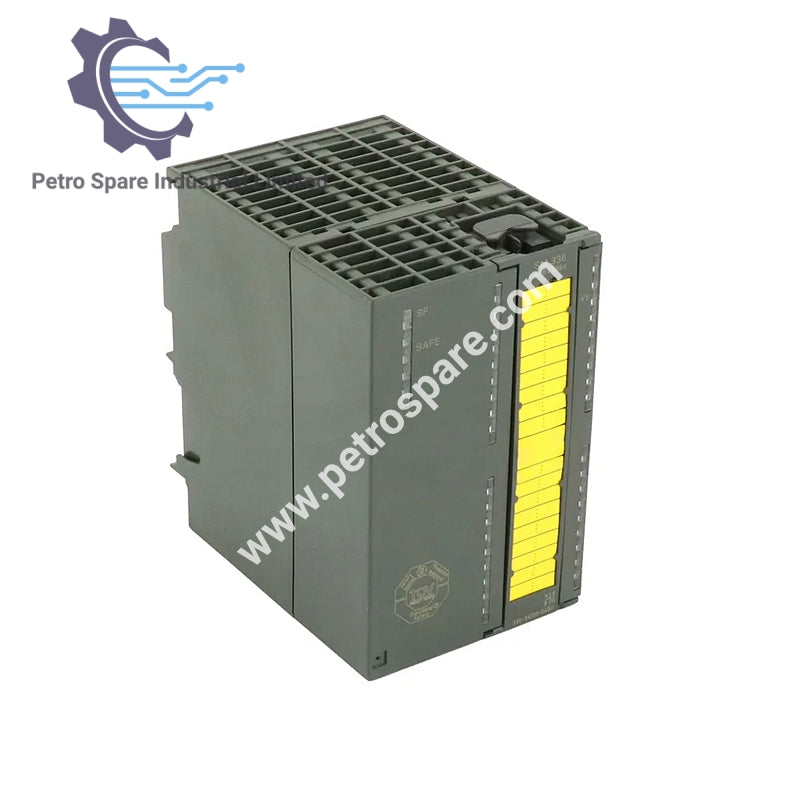

6ES7336-1HE00-0AB0 adalah modul input analog SIMATIC S7 dengan 6 input analog selamat-gagal dan resolusi 14-bit.

Spesifikasi Elektrik

• Arus input
  Dari bekalan kuasa L+, tip. 160 mA
  Dari bas backplane 5 V DC, maks. 90 mA

Input Analog

• Bilangan input analog: 6

• Input pengukuran voltan: 4

• Voltan input yang dibenarkan (had kerosakan): maks. 30 V

• Arus input yang dibenarkan (had kerosakan): maks. 40 mA

Julat Input

• Input voltan: Ya

• Input arus: Ya

Nilai Penarafan Voltan

• 0 hingga +10 V: Ya

• Rintangan input (0 hingga 10 V): 59 kΩ

Nilai Penarafan Arus

• 0 hingga 20 mA: Ya

• Rintangan input (0 hingga 20 mA): 107 Ω

• 4 mA hingga 20 mA: Ya

• Rintangan input (4 mA hingga 20 mA): 107 Ω

Kabel

• Panjang kabel maksimum terlindung: 200 m

Dimensi

• Lebar: 80 mm

• Tinggi: 125 mm

• Ketebalan: 120 mm

Berat

• Anggaran berat: 480 g

---
