6ES7134-6GF00-0AA1

Gambaran Keseluruhan

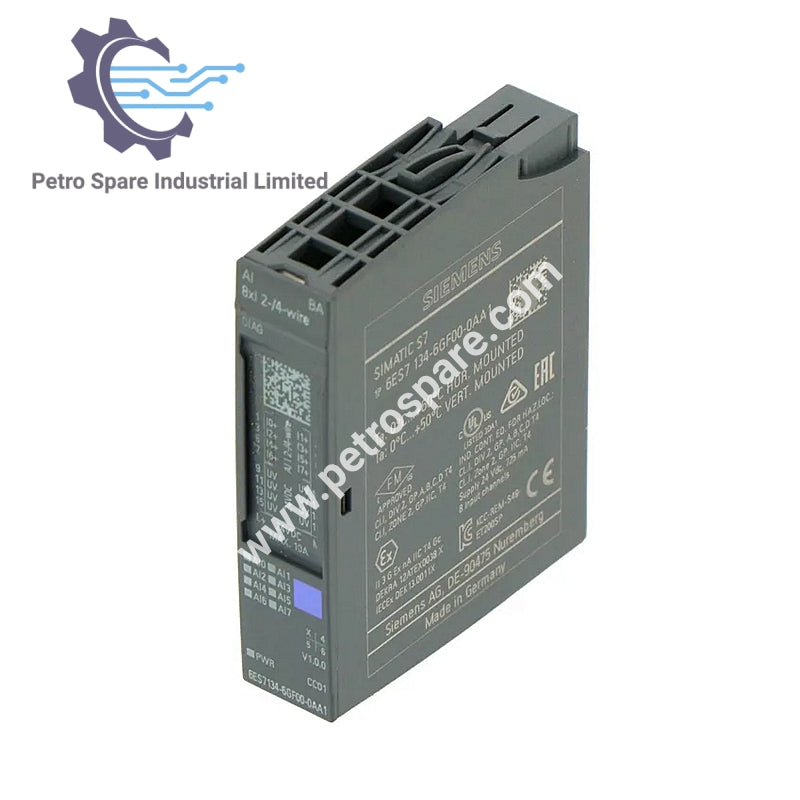

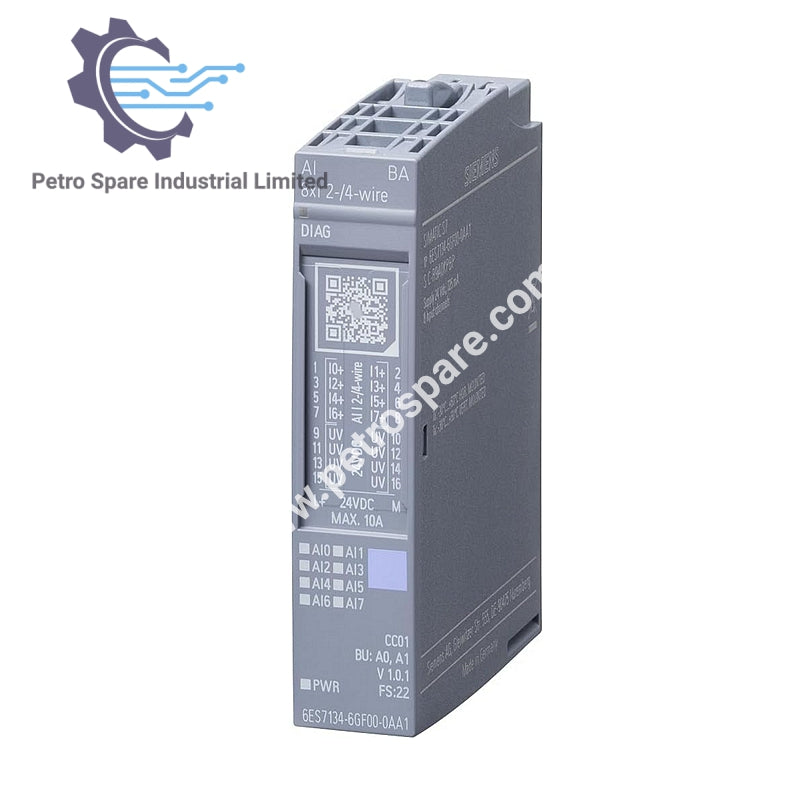

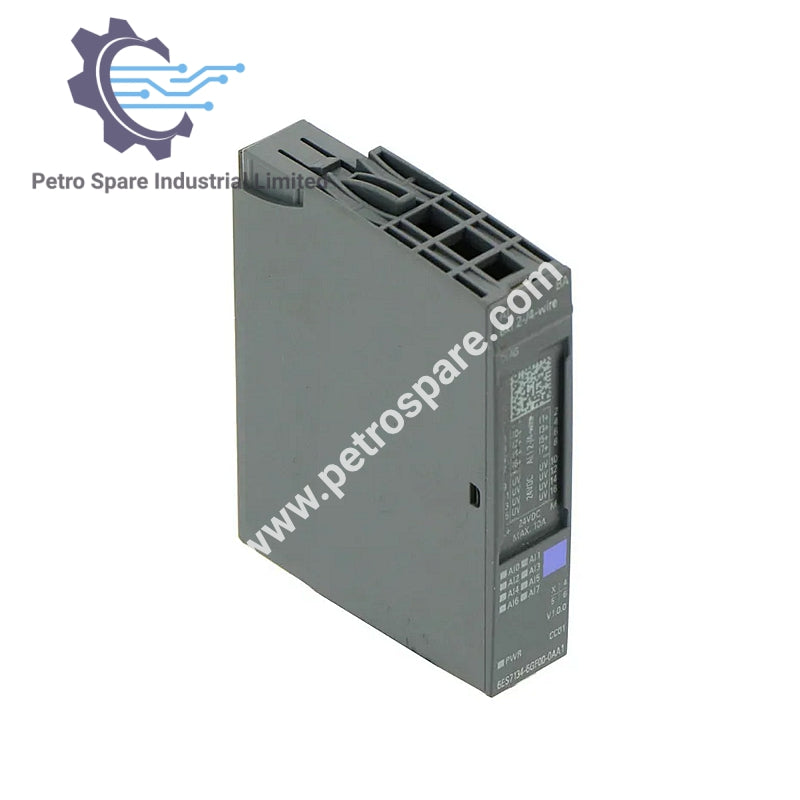

Modul Siemens 6ES7134-6GF00-0AA1 Input Analog untuk SIMATIC ET 200SP adalah modul ketepatan tinggi yang direka untuk mengukur isyarat analog. Ia mempunyai 8 input tunggal dan menyediakan diagnostik yang boleh dipercayai dengan resolusi 16-bit.

Spesifikasi Elektrik

• Bilangan Input Analog: 8 (tunggal)

• Arus Input untuk Pengukuran Arus: 0 hingga 20 mA, -20 mA hingga +20 mA, 4 mA hingga 20 mA

• Rintangan Input:

• 0 hingga 20 mA: 100 Ω, 15-bit

• -20 mA hingga +20 mA: 100 Ω, 16-bit (termasuk tanda)

• 4 mA hingga 20 mA: 100 Ω, 15-bit

• Masa Kitaran (semua saluran): 1 ms (setiap saluran)

• Arus Input Dibenarkan (Had Kemusnahan): 50 mA

• Panjang Kabel (berperisai): Maks. 200 m

Sokongan Pengekod

• Pengukuran Voltan: Tidak

• Pengukuran Arus (transduser 2-wayar): Ya, dengan beban maksimum 650 Ω

• Pengukuran Arus (transduser 4-wayar): Ya

Dimensi

• Lebar: 15 mm

• Tinggi: 73 mm

• Dalam: 58 mm

Pengasingan

• Pengasingan Diuji: 707 V DC (ujian jenis)

---
