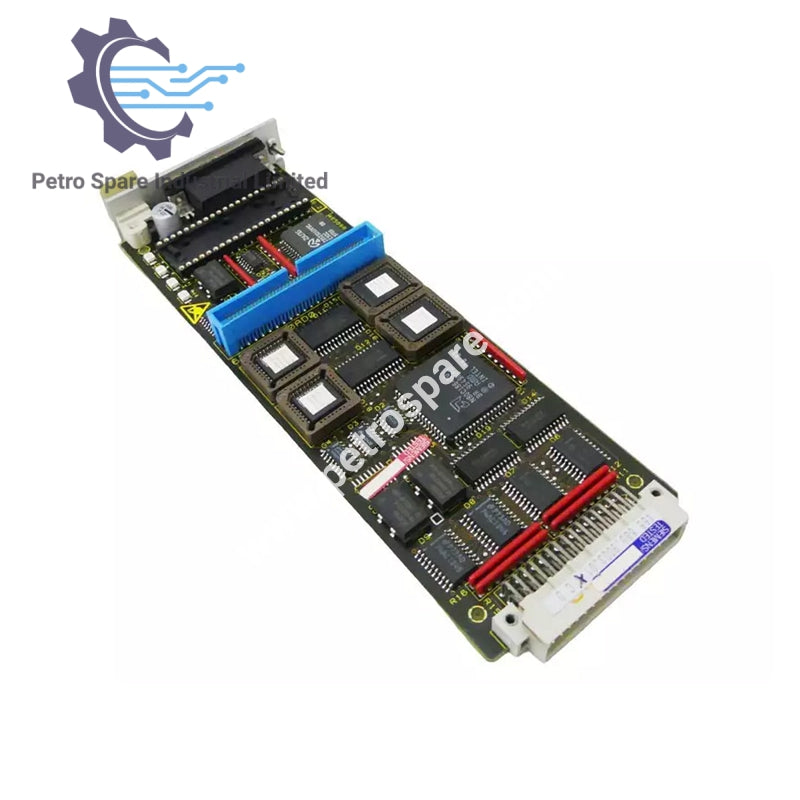

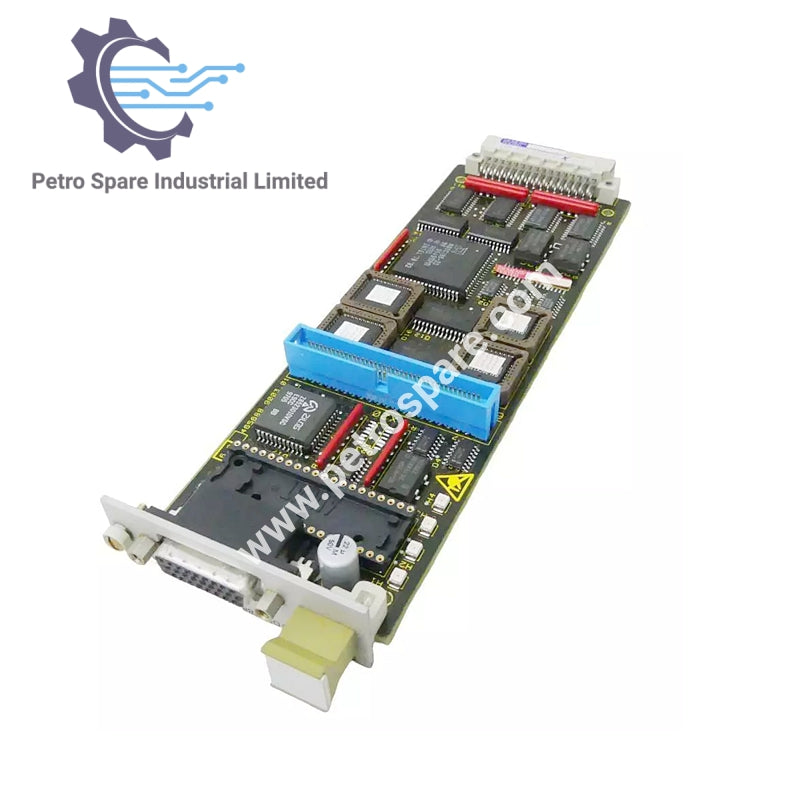

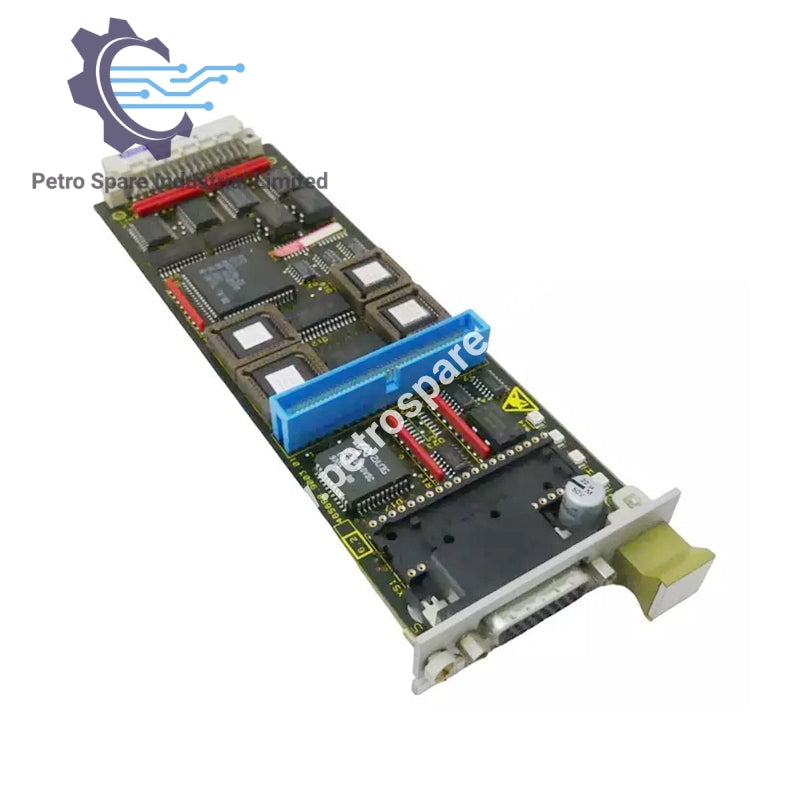

6DD1688-0AD0

Gambaran Keseluruhan

6DD1688-0AD0 adalah Submodul Komunikasi Siemens SIMADYN D (SS4) yang direka untuk sistem CS7, menyokong varian protokol SIMADYN D DUST 1, 2, 3, dan 7.

Bekalan Kuasa

• Tahap voltan: +5 V, +15 V, -15 V
• Penggunaan arus:
  • +5 V: 0.4 A
  • +15 V: 20 mA
  • -15 V: 20 mA

Reka bentuk dan Dimensi

• Lebar: 22 mm
• Tinggi: 70 mm
• Kedalaman: 184 mm
• Berat: 0.2 kg

Pemasangan

• Sambungan: penyambung palam 48 kutub (X1) ke sistem CS7

---
