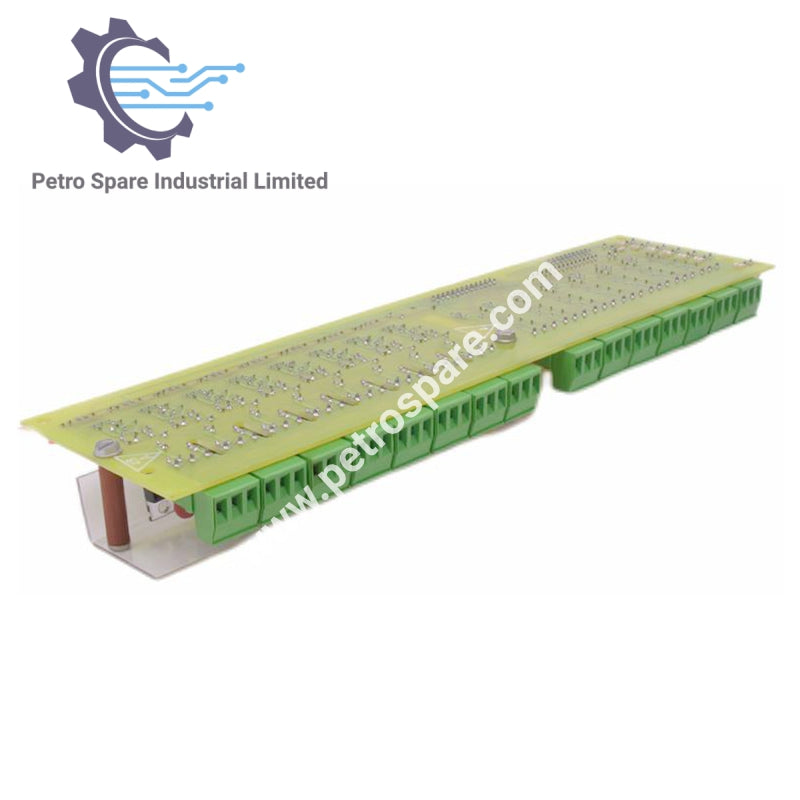

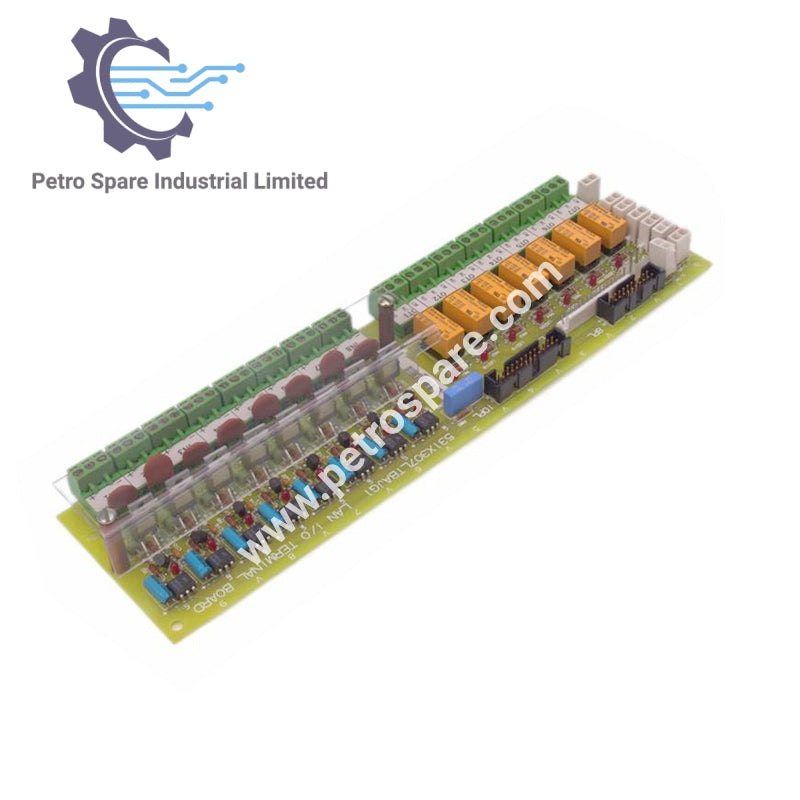

531X307LTBAJG1

Gambaran Keseluruhan

The 531X307LTBAJG1 adalah Kad Terminal I/O LAN yang dibangunkan oleh General Electric, direka untuk antara muka komponen kawalan dan pemanduan dalam sistem penguja dan pemanduan.

Maklumat Am

• Siri: 531X

• Fungsi: Kad Terminal I/O LAN

• Lokasi: Dipasang dalam kabinet pemandu atau penguja

Input

• Plug Input Kawalan: 8 (CI1PL hingga CI8PL) untuk isyarat 24 V DC

• Had Versi G2: Tiada penyambung CI1PL–CI8PL; hanya menyokong input IN1–IN8

• Julat Voltan Input: 24–240 V AC atau DC

• Penukaran Logik: Input ditukar kepada logik 24 V DC untuk papan kawalan pemanduan

• Keserasian Input AC: Tidak disokong pada versi G2

Output

• Relay Kawalan: 7 penyambung kenalan Bentuk C (OT1–OT7)

• Penarafan Relay: Voltan rendah, arus rendah

• Kawalan Relay Kuasa Tinggi: Diaktifkan oleh sambungan kenalan juruterbang

• Penggunaan Gabungan: Kenalan relay boleh diakses apabila digunakan dengan papan RTBA

Penyambung

• Penyambung Plug-in (PL): Untuk kabel reben (isyarat dan kuasa I/O)

• Penyambung Blok Terminal (TB): Untuk wayar individu dari peranti dalaman/luaran

---
