3607E

Gambaran Keseluruhan

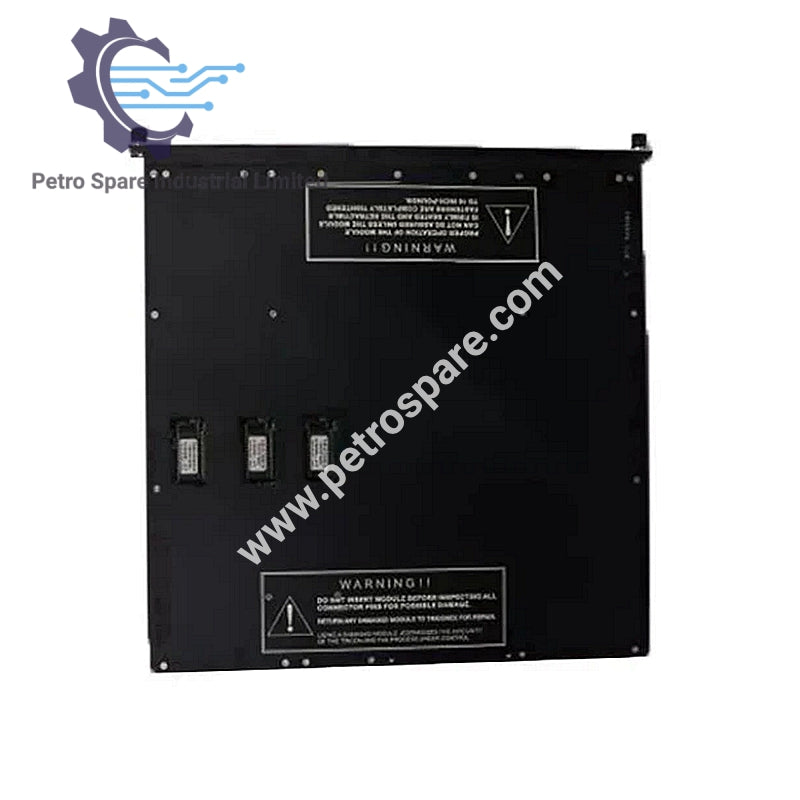

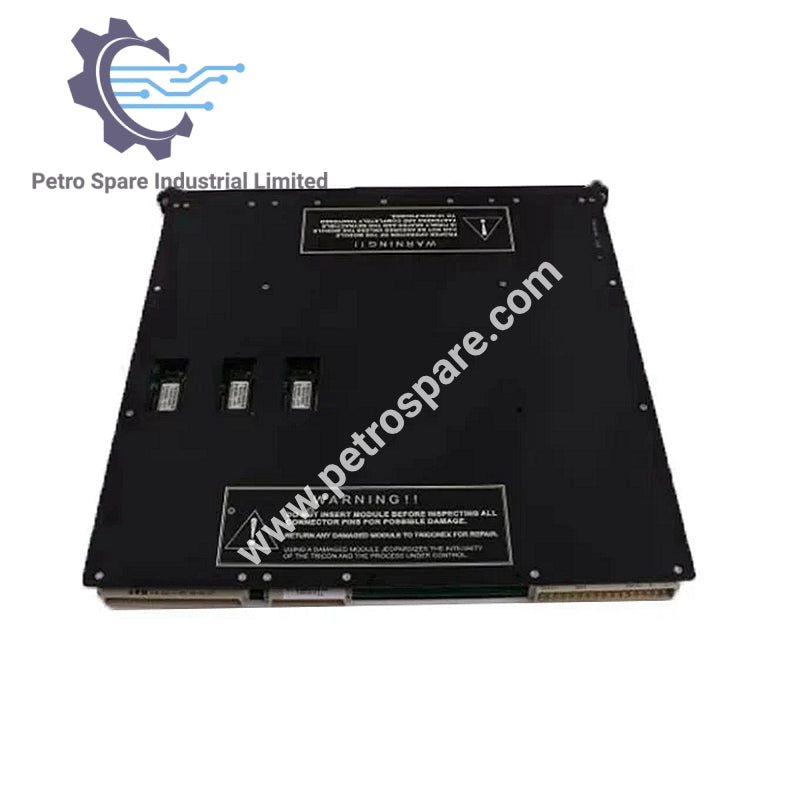

The 3607E adalah Modul Output Digital Triconex yang direka untuk output opto-terasing, tidak dikongsi, sesuai untuk aplikasi kebolehpercayaan tinggi dengan voltan nominal 48 VDC.

Maklumat Am

• Jenis: TMR, Output Digital (DO)

• Isyarat Keluaran: 16, tidak dikongsi

Spesifikasi Voltan & Arus

• Voltan Nominal: 48 VDC

• Julat Voltan: 44-80 VDC

• Jatuhan Voltan: < 3V, tipikal

• Penarafan Arus, Maksimum: 1A setiap titik / 5A lonjakan selama 10 ms

• Kebocoran Beban: 2 mA maksimum @ 60 Hz

Perlindungan & Pengasingan

• Fius (pada Penamatan Medan): 1 setiap output, 1.25A bertindak pantas

• Pengasingan Titik: 1,500 VDC

Penunjuk Diagnostik

• Keadaan Hidup atau Mati: 1 setiap titik

• Status Modul: LULUS, KESALAHAN, AKTIF

• Amaran Medan: 1 setiap titik (BEBAN/PECAHAN FIUS)

---
