3703E

Gambaran Keseluruhan

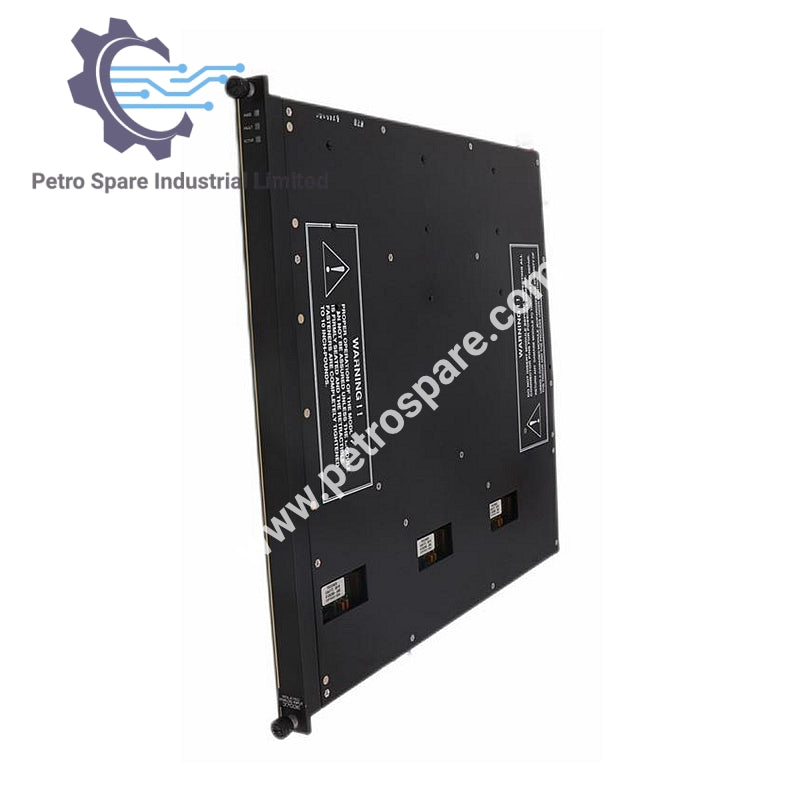

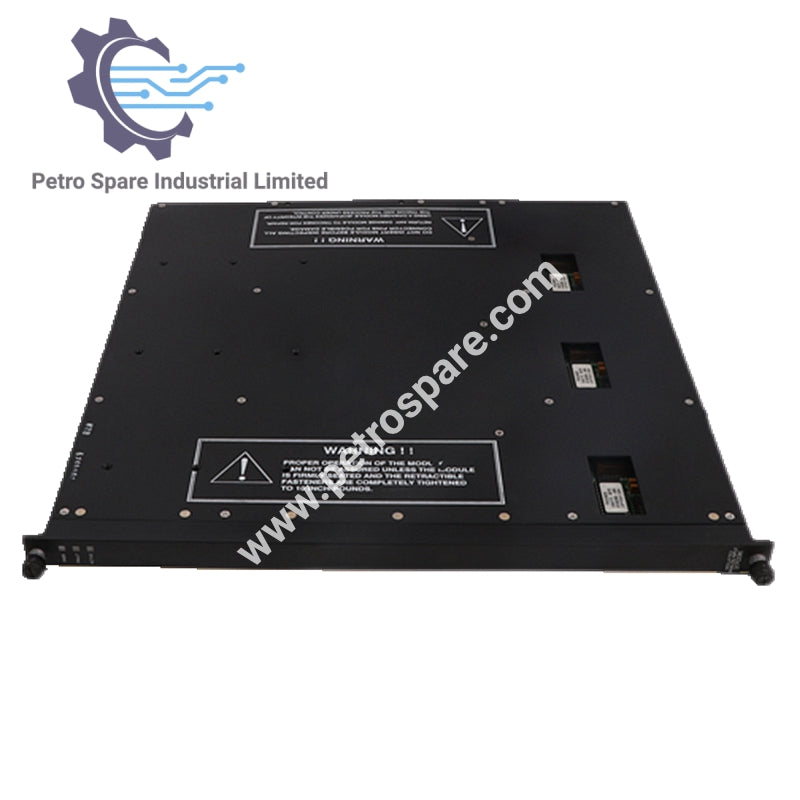

3703E adalah Modul Input Analog Triconex yang direka untuk input voltan berbeza, terasing dengan ketepatan tinggi dan kadar kemas kini pantas.

Ciri-ciri Input

• Rintangan Input (beban): 30 MΩ (DC), minimum

• Rintangan Semasa Kuasa Mati: 30 MΩ (DC), minimum

• Julat Arus: 0-20 mA (250 Ω shunt untuk 5V / 500 Ω shunt untuk 10V)

• Julat Mod Biasa: +200V puncak

Prestasi & Perlindungan

• Penolakan Mod Biasa:

• -90 dB @ 60Hz, minimum

• -100 dB @ DC, minimum

• Pengasingan Kaki-ke-Kaki: 20 KΩ, tipikal

• Perlindungan Julat Lebih Input: 150 VDC/115 VAC berterusan

Penolakan & Diagnostik

• Penolakan Mod Normal:

• @ 8Hz: -3 dB

• @ 60Hz: -17 dB

• @ 120Hz: -23 dB

• Penunjuk Diagnostik: Lulus, Ralat, Aktif

---
