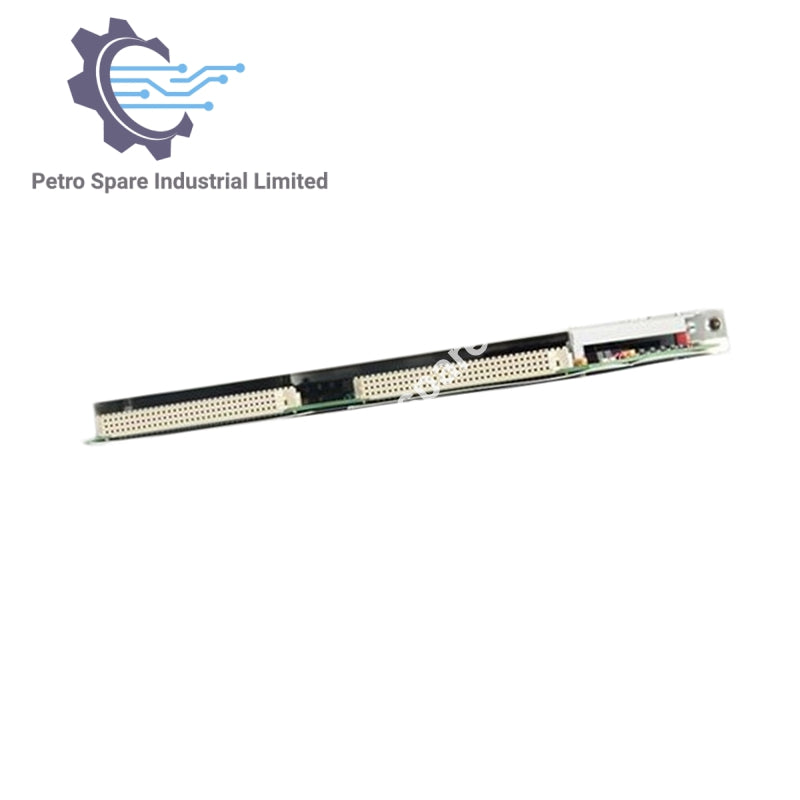

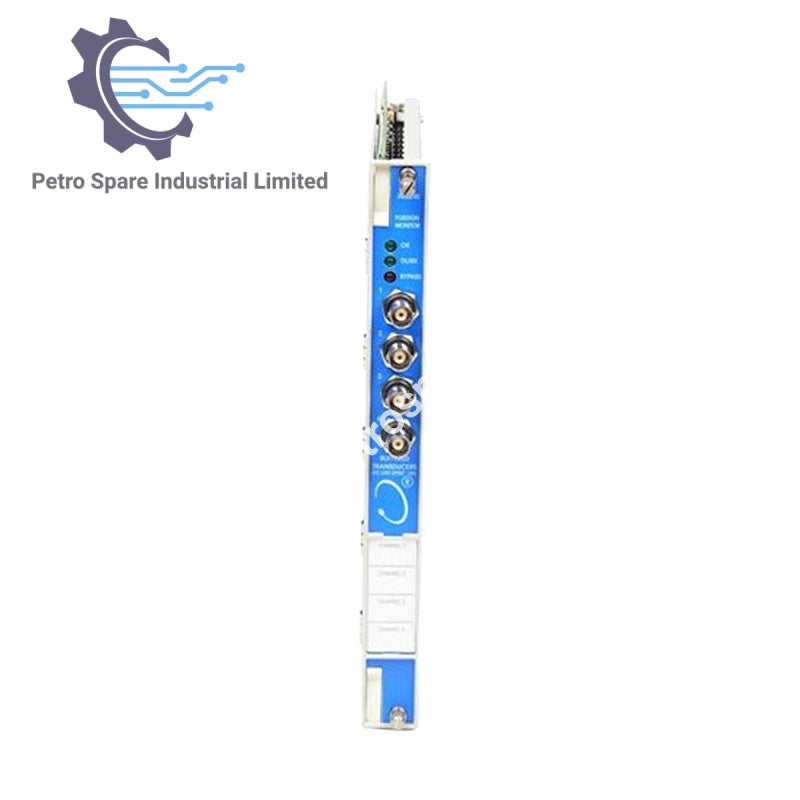

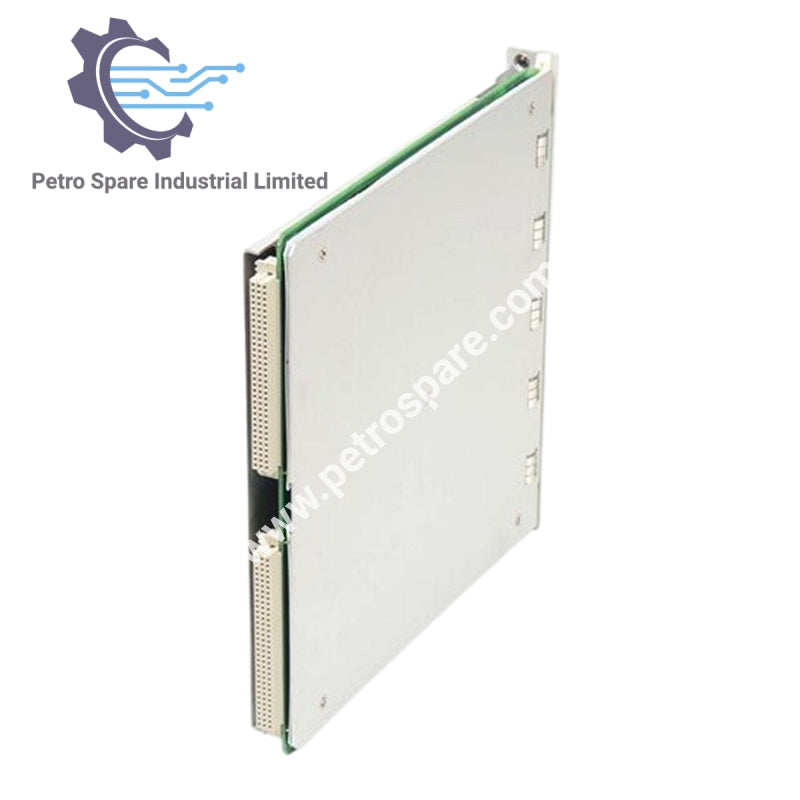

3500/45

Gambaran Keseluruhan

• Model: 3500/45
• Jenama: Bently Nevada
• Jenis: Monitor Kedudukan

Maklumat Am

• 3500/45 adalah instrumen 4-saluran yang direka untuk menerima input daripada transduser jarak dekat, RPT, DC LVDT, AC LVDT, dan potensiometer putar
• Monitor mengawal dan membandingkan isyarat input dengan amaran yang boleh diprogram oleh pengguna

Bekalan Kuasa Transduser

• Proximitor atau RPT: -24 Vdc
• DC LVDT: +15 Vdc
• AC LVDT: 2.3 Vrms, gelombang sinus 3400 Hz
• Potensiometer Putar: -12.38 Vdc
• Perakam: +4 hingga +20 mA (sebanding dengan skala penuh monitor)

Pematuhan Voltan

• Output Arus:
  • Julat 0 hingga +12 Vdc merentasi beban
  • Rintangan beban: 0 hingga 600 Ω
  • Resolusi: 0.3662 µA setiap bit
  • Ralat: ±0.25% pada suhu bilik, ±0.7% sepanjang julat suhu

Kadar Kemas Kini

• 100 ms atau kurang

---
