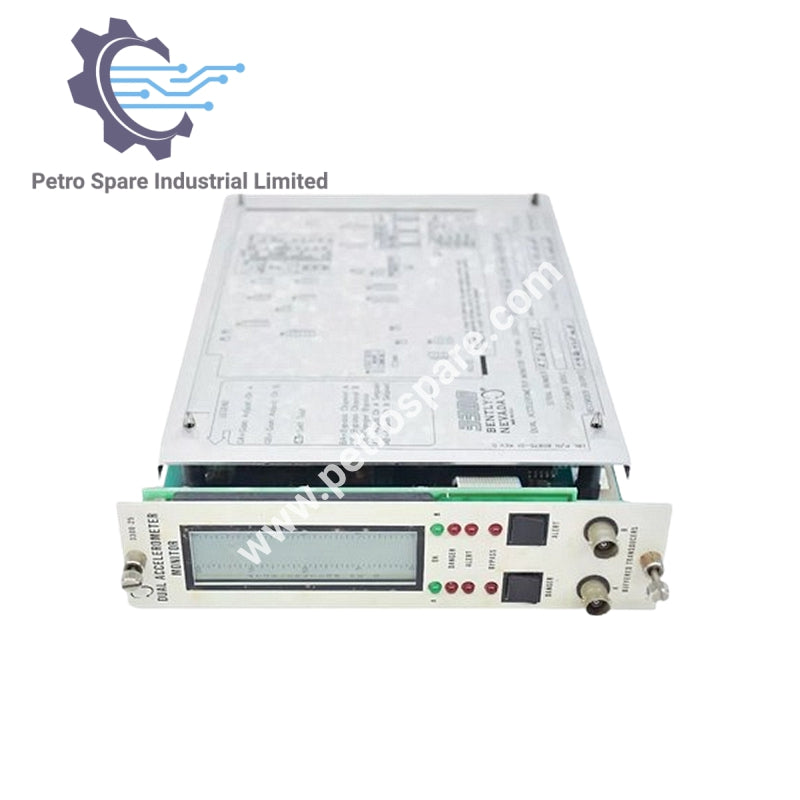

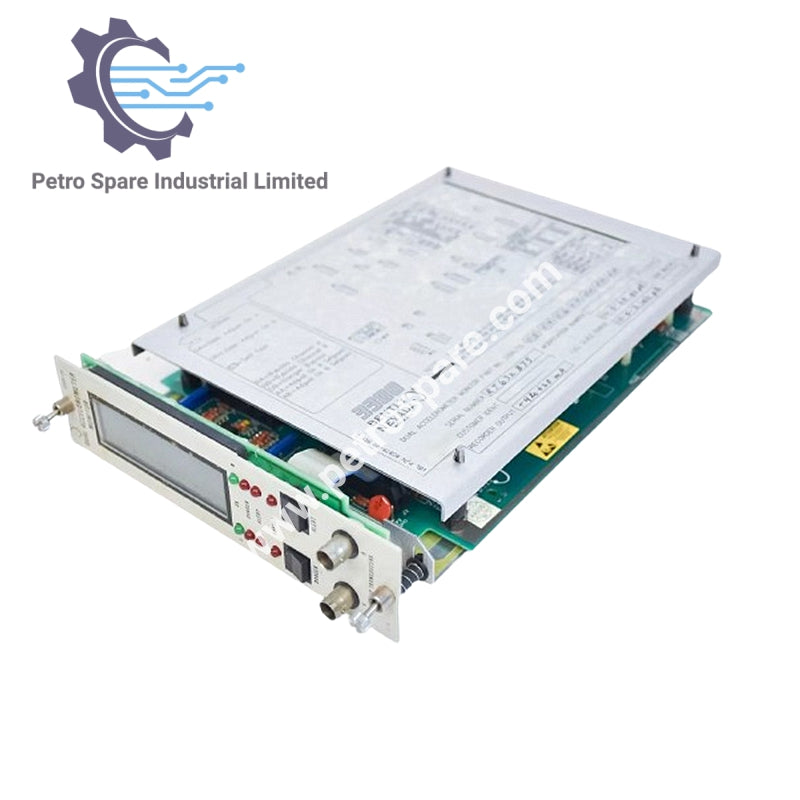

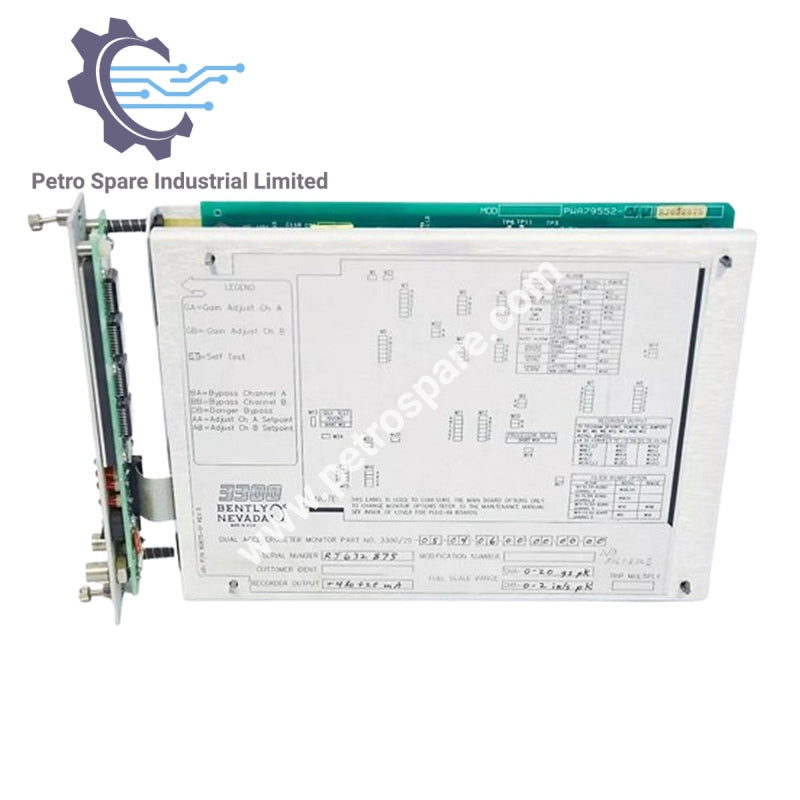

3300/25

Gambaran Keseluruhan

• Model: 3300/25
• Jenis: Monitor Input Pecutan Berganda
• Pengilang: Bently Nevada

Input

• Isyarat: Menerima input pecutan (dua saluran bebas).
• Input Pecutan Tunggal: Boleh digunakan dengan satu input transduser, dengan kedua-dua saluran memantau transduser yang sama menggunakan pemprosesan isyarat yang berbeza.
• Pemprosesan Isyarat:
  • Saluran A: Memaparkan dalam unit pecutan.
  • Saluran B: Memaparkan dalam unit halaju.
  • Konfigurasi penapis boleh atur (lulus tinggi, lulus rendah, lulus jalur).

Fungsi OK

• Status OK: Voltan output transduser dalam had OK atas dan bawah.
• OK Berjangka/Mematikan Saluran:
  • Meminimumkan amaran palsu akibat pendawaian rosak.
  • Jika tahap isyarat melebihi had, perkara berikut berlaku:
    • LED OK mati,
    • LED BYPASS hidup,
    • Saluran dilumpuhkan,
    • Relay OK Sistem tidak bertenaga.
  • OK Berkunci: Memerlukan reset sistem untuk reset OK.

Fungsi Amaran

• Pengaktifan Amaran:
  • Amaran: Amaran tahap pertama (tekan butang ALERT).
  • Bahaya: Amaran tahap kedua (tekan butang DANGER).
• Titik Tetapan: Dipaparkan pada meter panel hadapan apabila diaktifkan.
• Pengaktifan Relay:
  • Kenalan relay yang sepadan diaktifkan apabila tahap isyarat yang telah ditetapkan melebihi had.
  • Logik Undian DAN/ATAU: Menentukan bila kenalan relay Bahaya diaktifkan.

Fizikal

• Suhu Operasi: 0°C hingga +65°C (+32°F hingga +150°F).
• Suhu Penyimpanan: -40°C hingga +85°C (-40°F hingga +185°F).
• Berat: 1 kg (2.2 lbs.).
• Kelembapan Relatif: Sehingga 95%, tidak mengembun.

---
