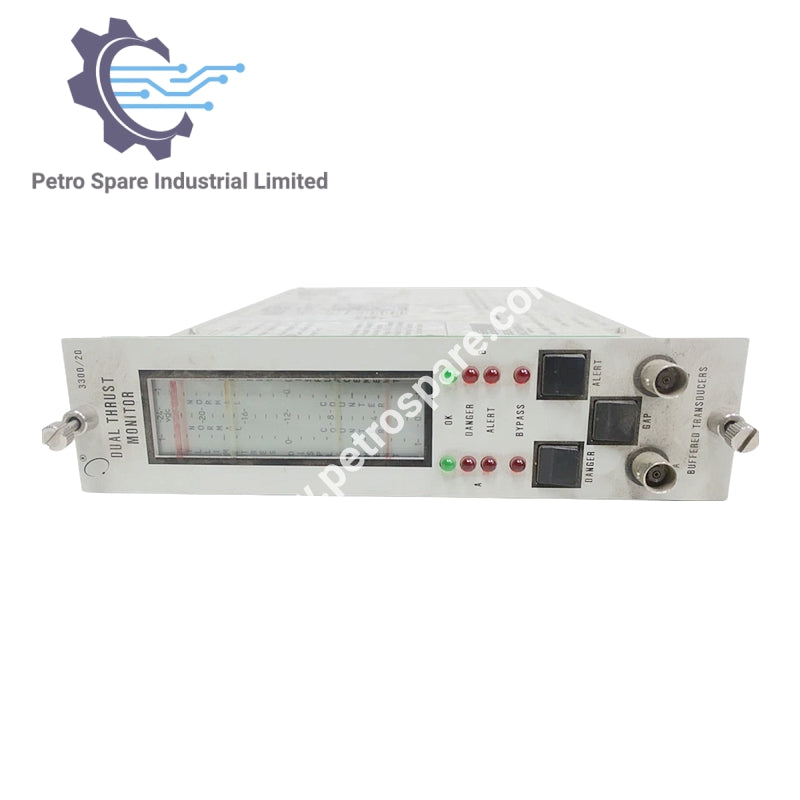

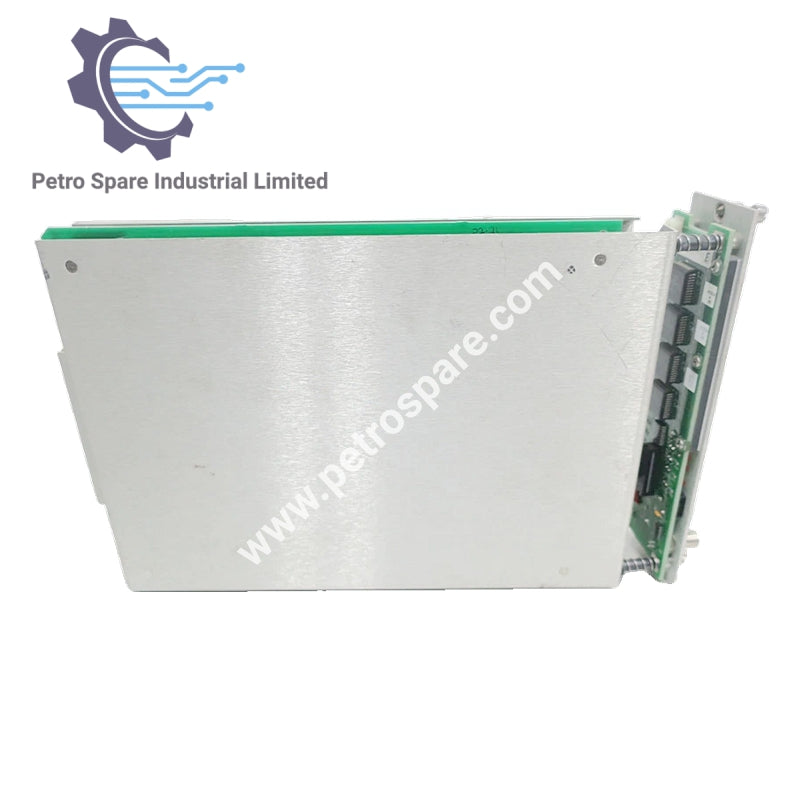

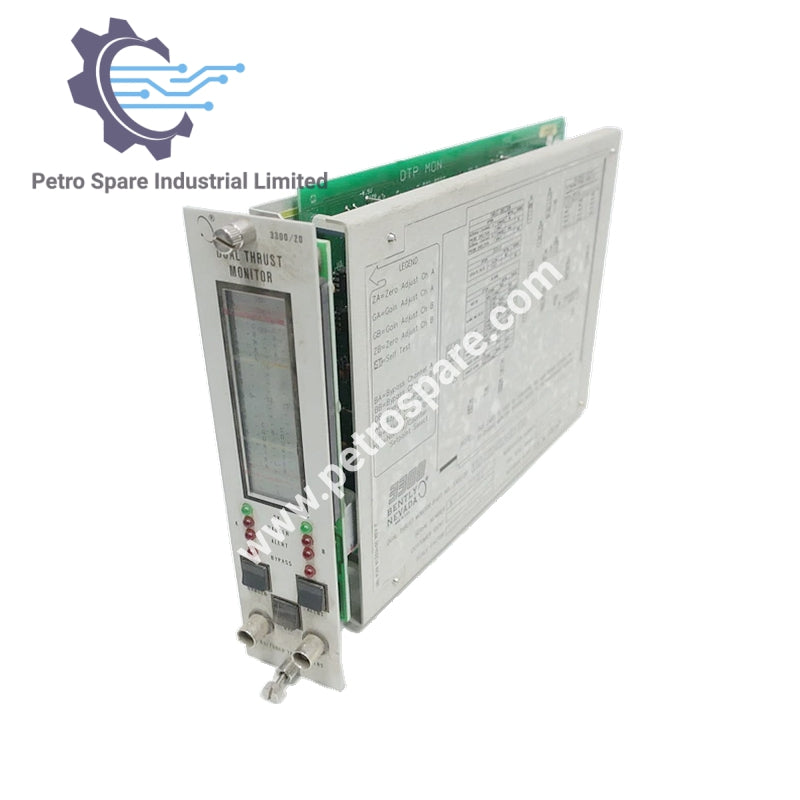

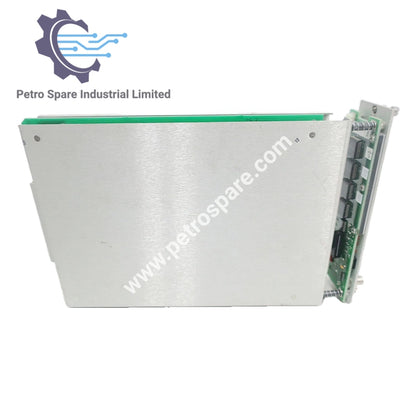

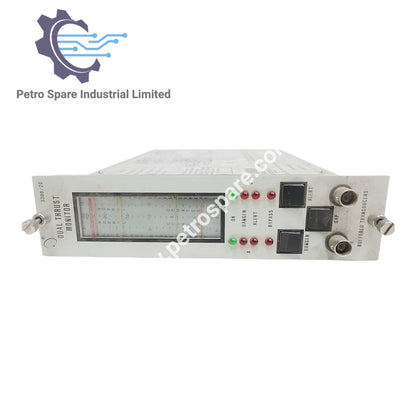

3300/20-12-01-01-00-00

Gambaran Keseluruhan

• Nombor Model: 3300/20-12-01-01-00-00
• Product Type: Monitor Kedudukan Tolakan Berganda
• Pengilang: Bently Nevada

Penerangan Opsyen

• A: Pilihan Julat Skala Penuh
  • 1 2: 1.0-0-1.0 mm
• B: Pilihan Input Transduser
  • 0 1: Sistem Proximitor® 3300 atau 7200, 200 mV/mil (Julat 01, 02, 03, 11, dan 12 sahaja)
• C: Pilihan Relay Amaran
  • 0 1: Disegel epoksi
• D: Pilihan Kelulusan Agensi
  • 0 0: Tidak diperlukan
• E: Pilihan Halangan Keselamatan
  • 0 0: Tiada

Paparan

• Meter:
  • Paparan Kristal Cecair (LCD) jenis bargraph menegak tanpa multiplexing.
  • LCD 63 segmen individu bagi setiap saluran.
  • Jurang Probe ditunjukkan pada skala ketiga, tengah.
  • LCD memaparkan kod ralat dan mod ADJUST monitor.
• Resolusi:
  • Dalam ±1.6% daripada skala penuh monitor.
• Saiz:
  • 83 mm (3.25 inci), dimensi menegak.

Penunjuk LED

• OK:
  • Satu LED hijau menyala berterusan bagi setiap saluran menunjukkan keadaan OK bagi monitor, transduser, dan pendawaian lapangan.
  • Mati berterusan menunjukkan keadaan TIDAK OK atau Saluran Dilepaskan (LED Bypass merah akan MENYALA).
  • LED OK berkelip pada 5 Hz menunjukkan kod ralat disimpan dalam memori.

---
