ADM52C

Gambaran Keseluruhan

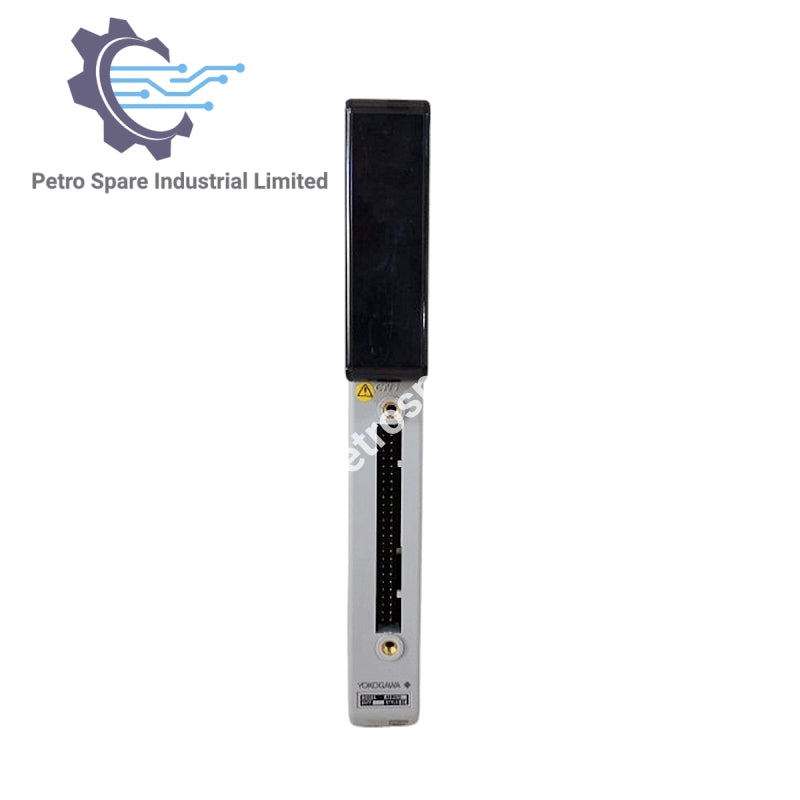

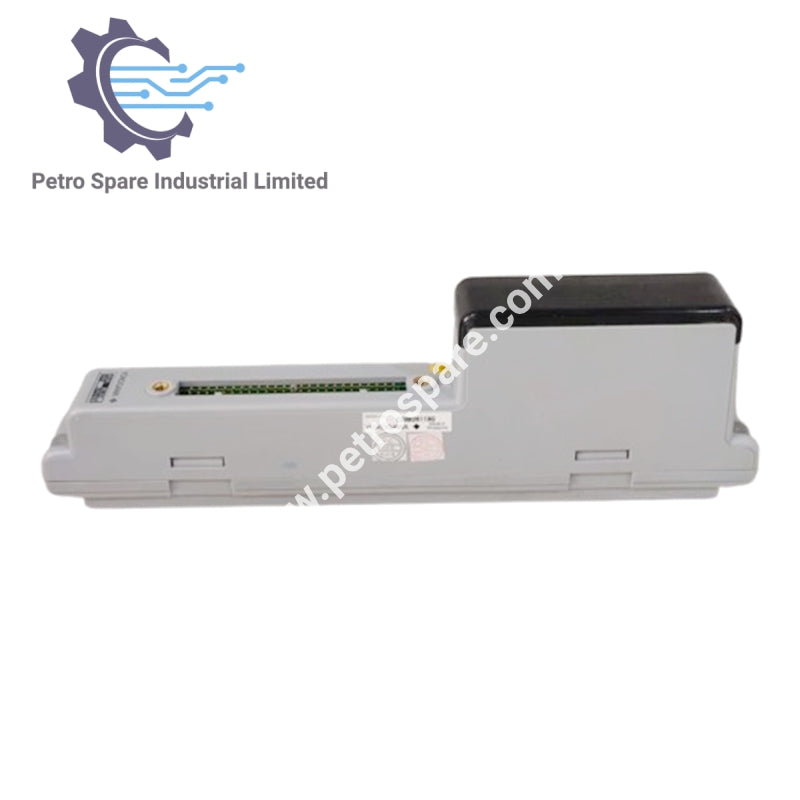

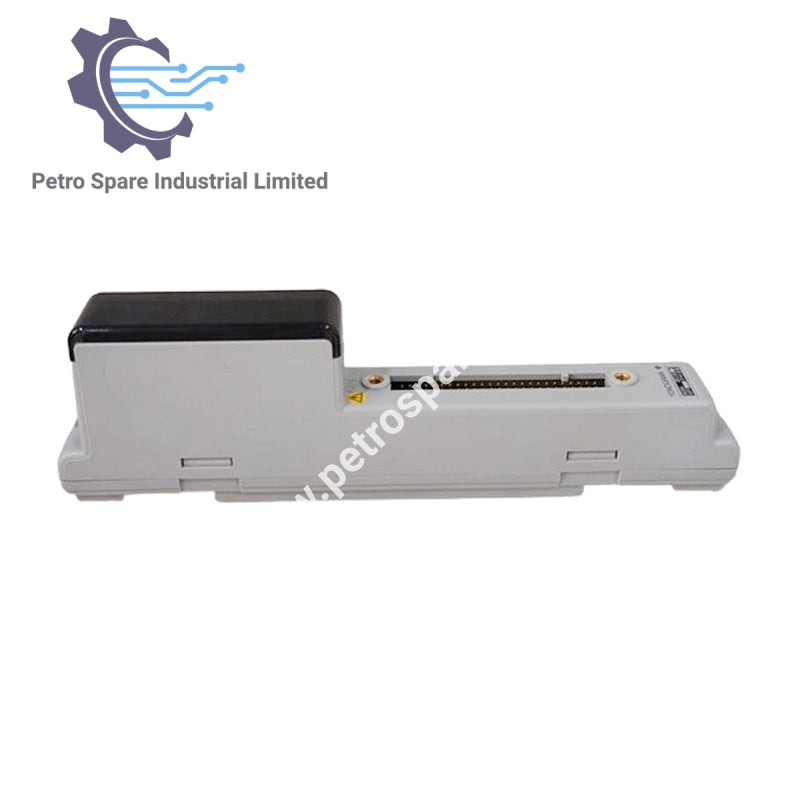

ADM52C adalah modul keluaran sentuhan Yokogawa dengan 32 titik, direka untuk pemasangan jenis penyambung dalam sarang modul I/O.

Spesifikasi Output

• Titik I/O: 32

• Penarafan Sentuhan: 30 V DC, maksimum 100 mA (beban rintangan/induktif)

• Lebar Denyutan: 0.1 hingga 7200 s, resolusi 20 ms

• Penggunaan Arus: ≤ 600 mA pada 5.0 V DC

Fungsi Keluaran

• Output status

• Output jenis denyutan

• Lebar denyutan keluaran

• ON/OFF nisbah masa

• Output lebar denyutan sekali

• Hidup/Mati nisbah masa

Isyarat & Pemasangan

• Penebatan Isyarat: Sisi negatif biasa untuk setiap 16 titik

• Kaedah Pemasangan: Dipasang dalam sarang modul I/O

• Sambungan Isyarat: Kabel KS9 atau KS10

---
