2MLQ-TR4B

Gambaran Keseluruhan

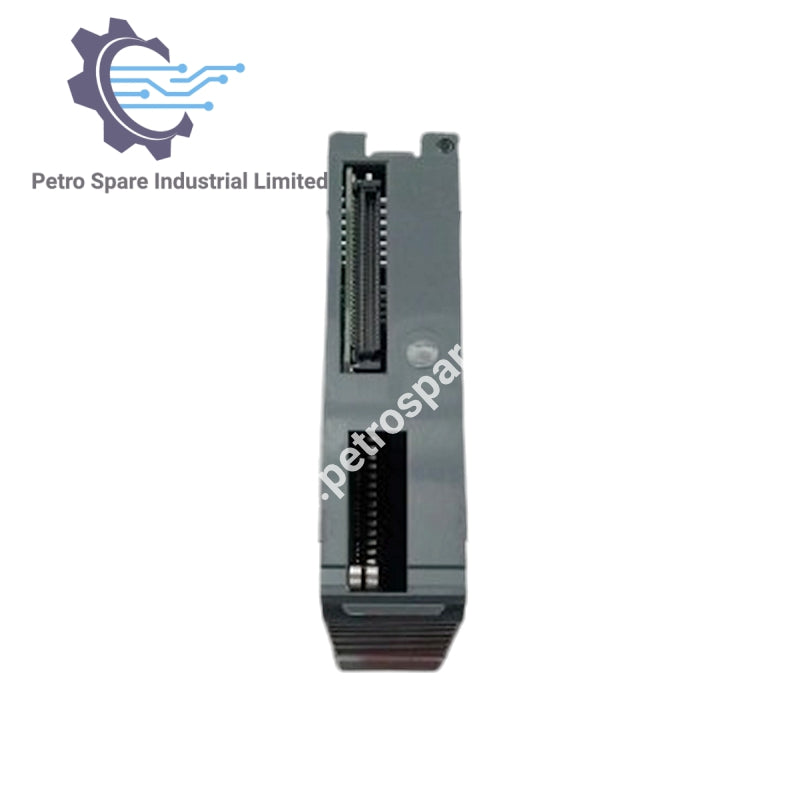

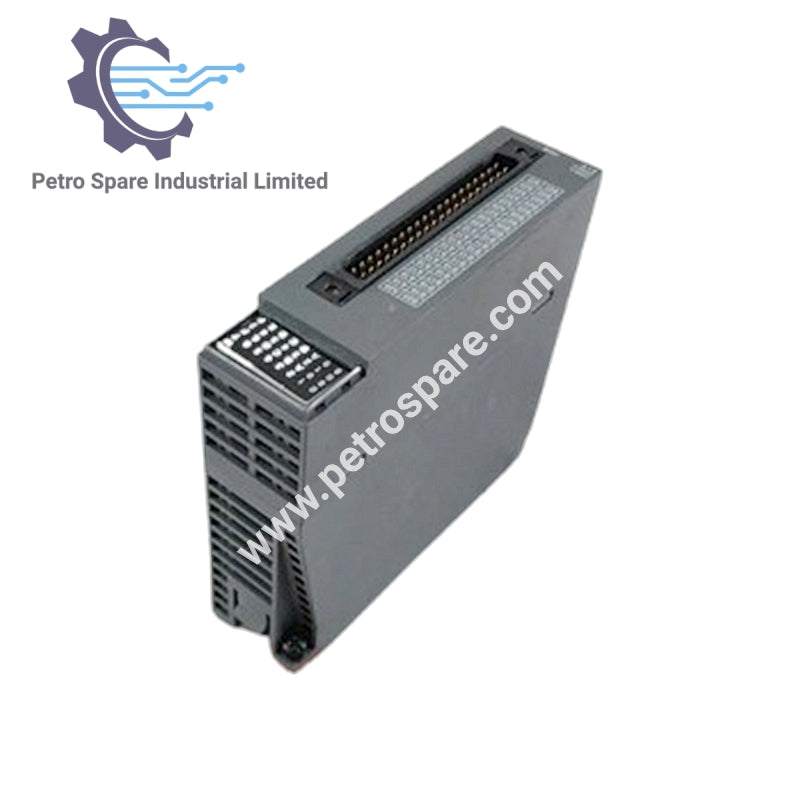

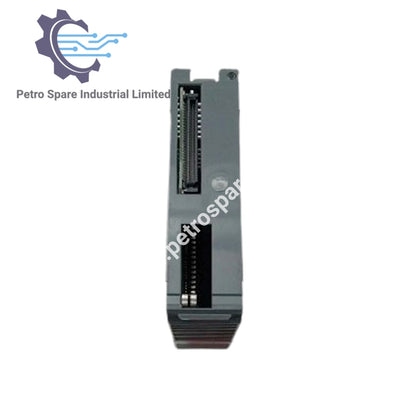

Modul output transistor 32-titik Honeywell 2MLQ-TR4B adalah jenis sumber.

Spesifikasi Elektrik

• Titik Output: 32

• Voltan Beban Dinilai: DC 12 / 24 V

• Julat Voltan Beban: DC 10.2–26.4 V

• Arus Beban Maksimum: 0.1 A/titik, 2 A/COM

• Arus Kebocoran Mati: ≤ 0.1 mA

• Arus Inrush Maksimum: 4 A / 10 ms

• Jatuh Voltan (Hidup): ≤ 0.3 V

• Masa Respons: Mati → Hidup ≤ 1 ms, Hidup → Mati ≤ 1 ms

• Umum: 32 titik / 1 COM

• Penggunaan Arus: 130 mA (semua titik hidup)

• Arus Bekalan Kuasa: ≤ 10 mA (DC 24 V)

• Voltan Luaran: DC 12/24 V ± 10% (ripple ≤ 4 Vp-p)

Perlindungan & Penunjuk

• Kaedah Pengasingan: Foto kopler

• Penyerap Lonjakan: Diod Zener (IEC 61006-6-2)

• Penunjuk Operasi: Input Hidup → LED Hidup

Fizikal & Sambungan

• Sambungan Luaran: Sambungan 40-pin

• Saiz Kabel Sesuai: 0.3 mm²

• Berat: 0.1 kg

---
