6ES7422-1BL00-0AA0

Gambaran Keseluruhan

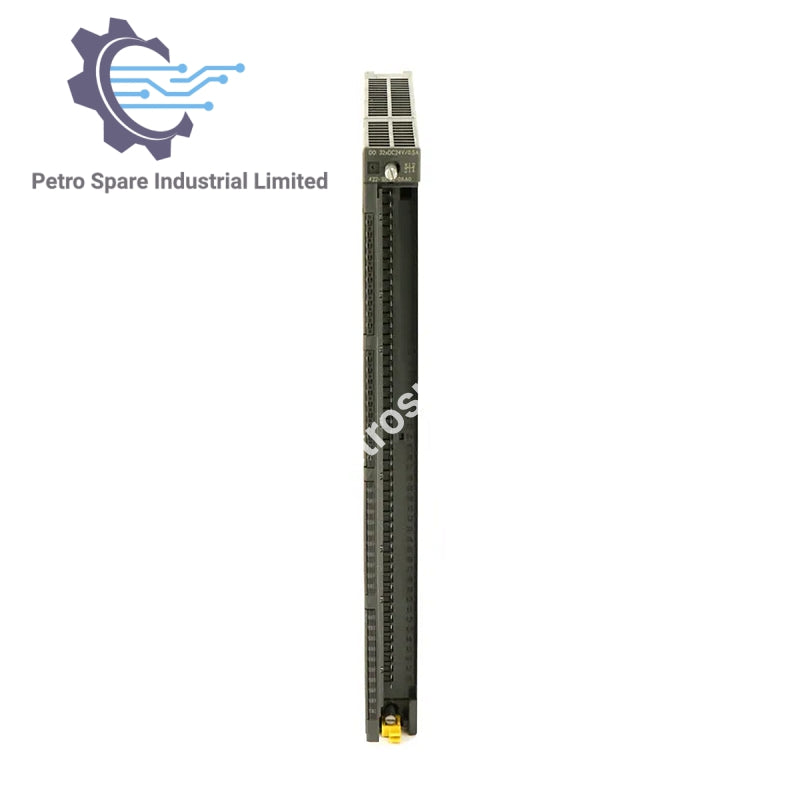

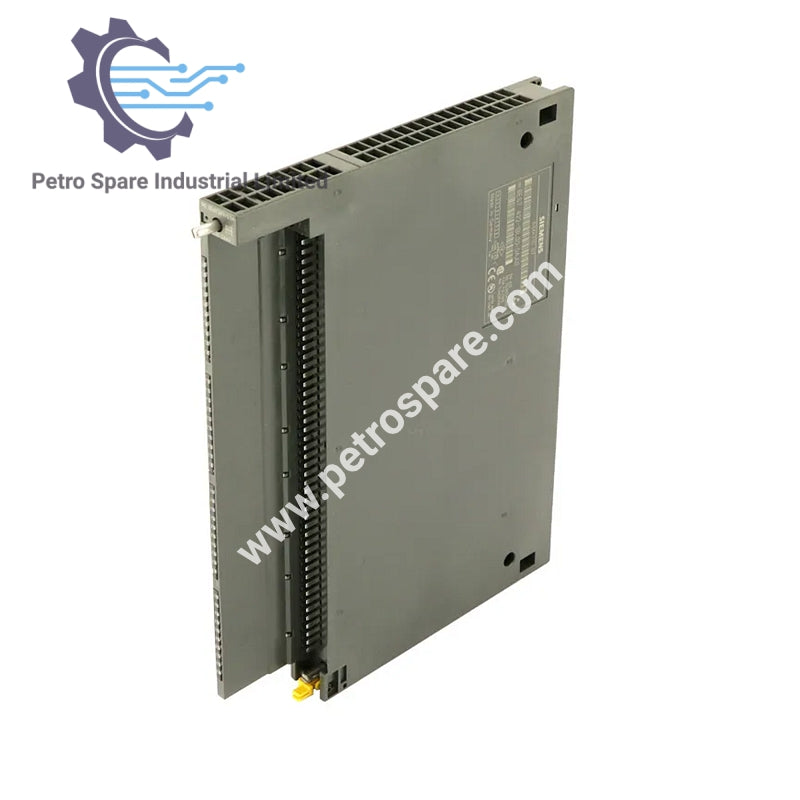

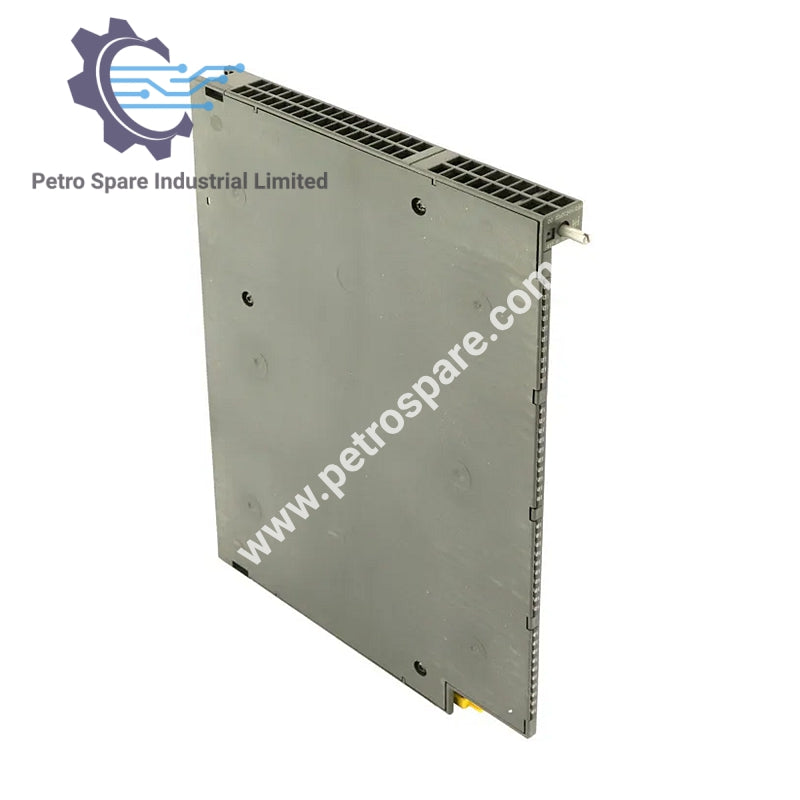

6ES7422-1BL00-0AA0 adalah modul output digital SIMATIC S7-400, SM 422, dengan 32 output digital terasing (24 V DC, 0.5 A).

Spesifikasi

• Voltan bekalan (Voltan beban L+):
  • Nilai berdaftar: 24 V DC
  • Julat dibenarkan: 20.4 V hingga 28.8 V

Output Digital

• Bilangan output digital: 32
• Perlindungan litar pintas: Ya (dikawal secara elektronik)
  • Ambang tindak balas: 0.7 hingga 1.5 A
  • Had voltan penutupan induktif: -27 V
• Mengawal input digital: Mungkin

Kapasiti Suis Output

• Beban lampu: Maks. 5 W

Julat Rintangan Beban

• Had bawah: 48 Ω
• Had atas: 4 kΩ

Voltan Output

• Untuk isyarat "1": Min. L+ (-0.3 V)

Arus Output

• Untuk isyarat "1" (nilai berdaftar): 0.5 A
• Untuk isyarat "1" (julatan dibenarkan): 5 mA hingga 0.6 A
• Untuk isyarat "0" (arus baki): Maks. 0.3 mA

Lewat Output (Beban Rintangan)

• "0" ke "1": Maks. 1 ms
• "1" ke "0": Maks. 1 ms

Pengasingan

• Diuji dengan: 500 V AC/707 V DC (Ujian jenis)

Dimensi

• Lebar: 25 mm
• Tinggi: 290 mm
• Dalam: 210 mm

Berat

• Berat: Anggaran 600 g

---
