IC694PWR331

Gambaran Keseluruhan

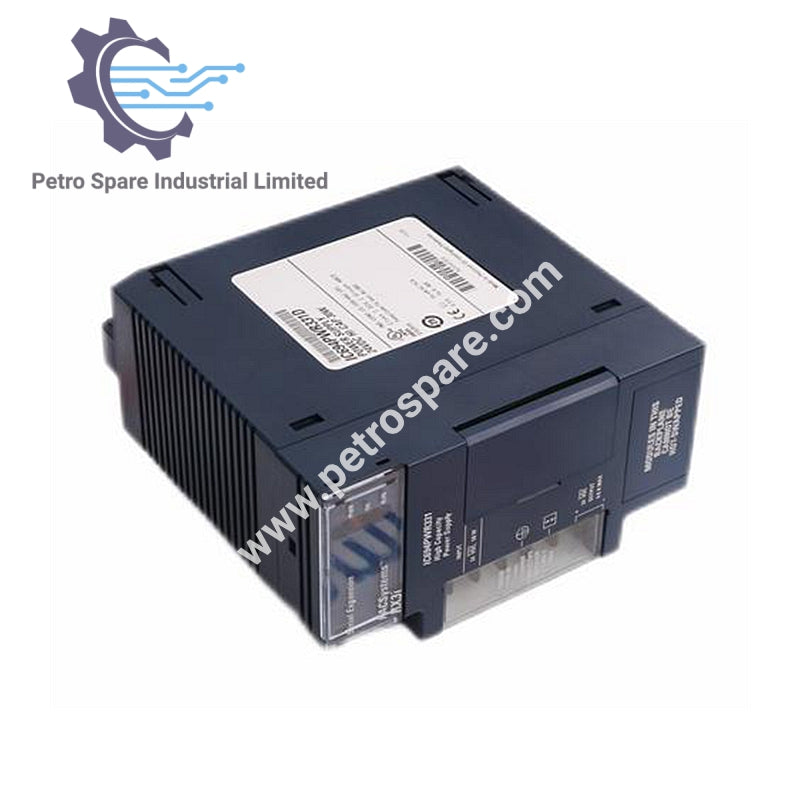

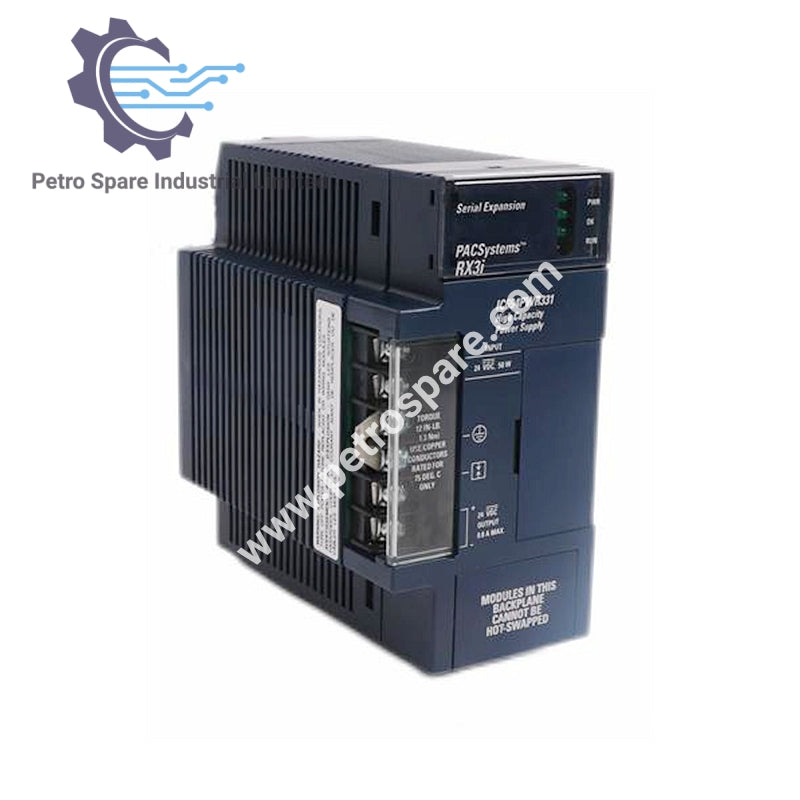

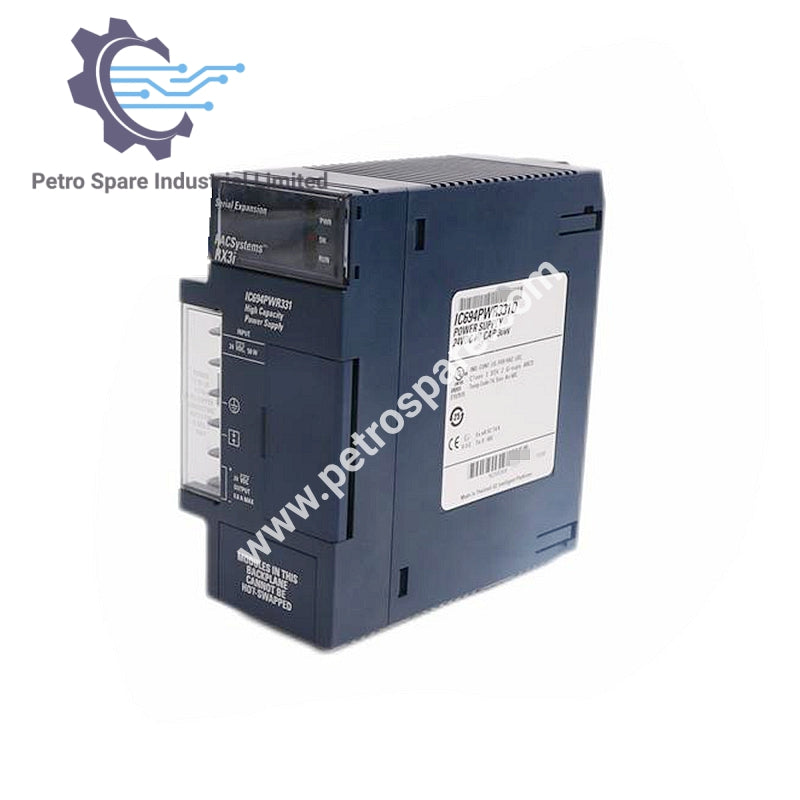

IC694PWR331 adalah modul bekalan kuasa 24 VDC kapasiti tinggi GE Fanuc.

Voltan & Input

• Voltan nominal: 24 VDC

• Julat voltan input:
   • Mula: 18–30 VDC
   • Berjalan: 12–30 VDC

Penarafan Kuasa

• Kuasa input: 50 W maks pada beban penuh

• Arus lonjakan: 4 A puncak, 100 ms maks

• Kuasa output:
   • 5 VDC: 30 W maks
   • 24 VDC Relay: 15 W maks
   • 24 VDC Terasing: 20 W maks
   • Jumlah kuasa output maks: 30 W

Voltan Output

• Output 5 VDC: 5.0–5.2 V (nominal 5.1 V)

• Output Relay & Terasing 24 VDC: 19.2–28.8 V

Perlindungan & Pengasingan

• Pengasingan input ke backplane: 1500 VAC (1 min)

• Had voltan lebih (output 5 V): 6.4–7 V

• Had arus lebih (output 5 V): 7 A maks

• Fius: 5 A (GE Fanuc 44A724627-114)

• Masa ride-through: 10 ms min (output dikekalkan semasa gangguan kuasa singkat)

---
