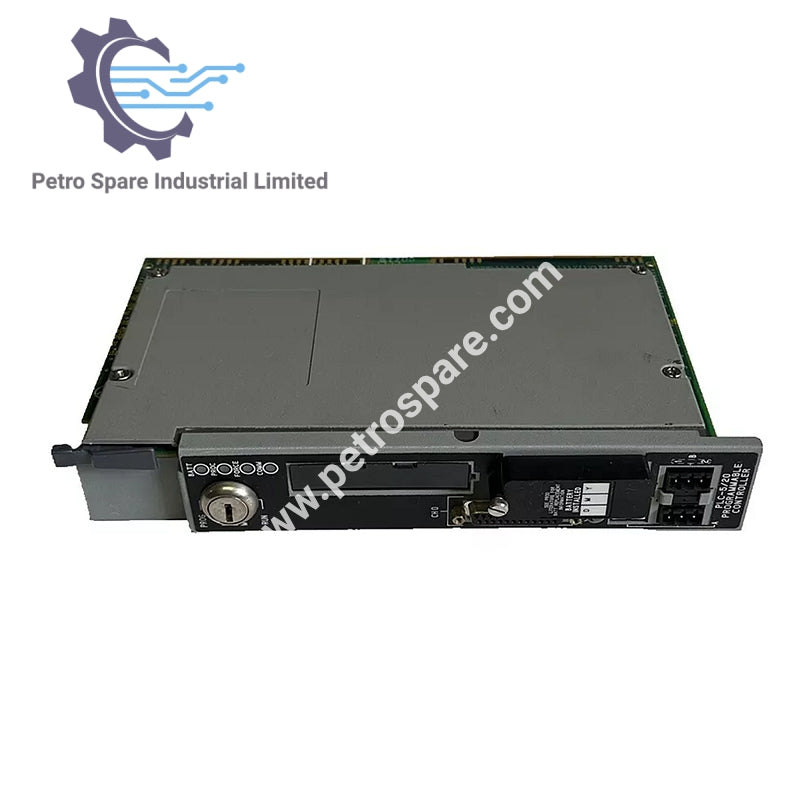

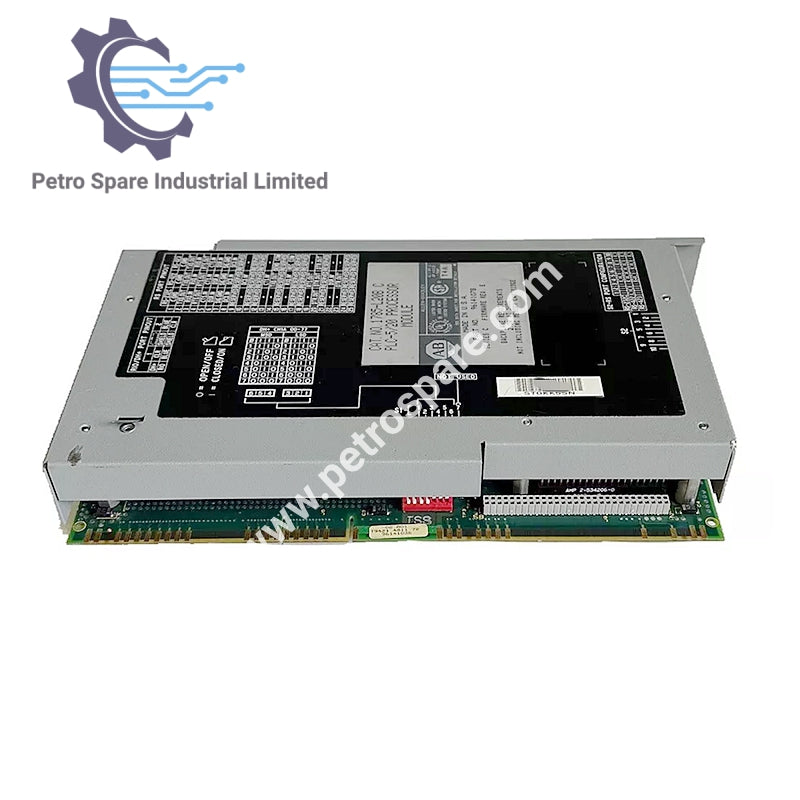

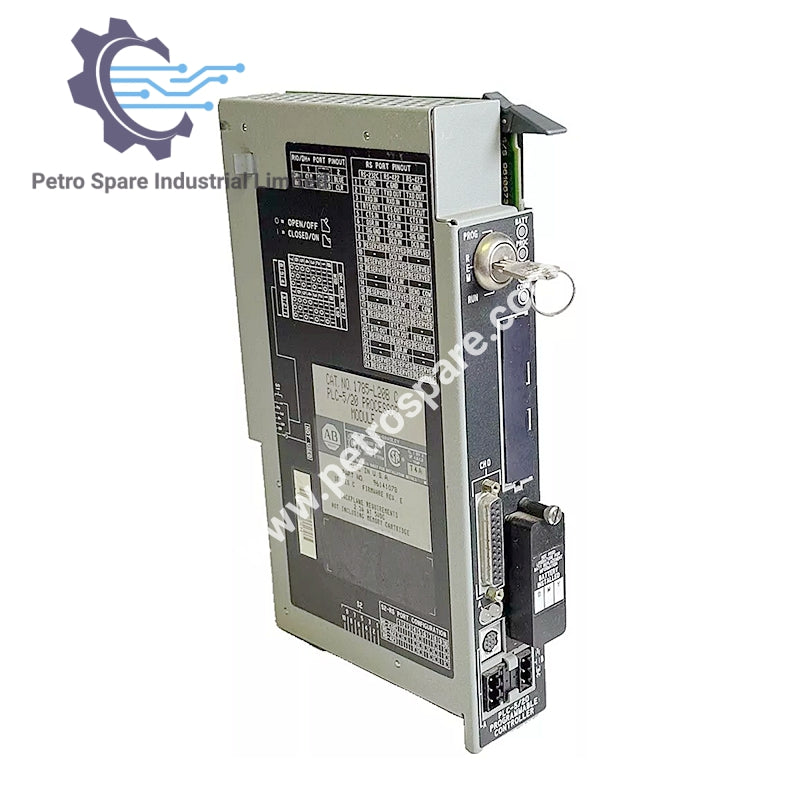

1785-L20B/E

Gambaran Keseluruhan Produk

1785-L20B/E adalah modul pengawal PLC-5 Allen-Bradley dengan memori pengguna 16 Kwords, menyokong I/O tempatan dan jauh yang meluas.

Kapasiti I/O

• Jumlah maksimum I/O: 512 (sebarang campuran) atau 512 masuk + 512 keluar

• Maksimum analog I/O: 512

• Chasis I/O jauh: 12

• Jumlah maksimum kerangka I/O: 13

• Masa imbasan I/O setiap rak: 10 ms @ 57.6 kbits/s, 7 ms @ 115.2 kbits/s, 3 ms @ 230.4 kbits/s

Memori & Sandaran

• Memori pengguna: 16 Kwords

• RAM statik dengan sokongan bateri: Ya

• Sandaran program EEPROM: Ya (menggunakan 1785-ME16, ME32, ME64, M100)

• Mempunyai memori terlindung: Tidak

Antara Muka Komunikasi

• Port terbina dalam: 1 DH+ (tetap), 1 DH+/Remote I/O (penyesuai atau pengimbas), 1 port bersiri (RS-232/422/423)

• Port pengembangan koprosesor kawalan: Ya

Kuasa

• Arus beban backplane: 2.3 A

• Penyerapan kuasa: 12 W

• Bekalan kuasa yang serasi: 1771-P4S, P6S, P4S1, P6S1

---
