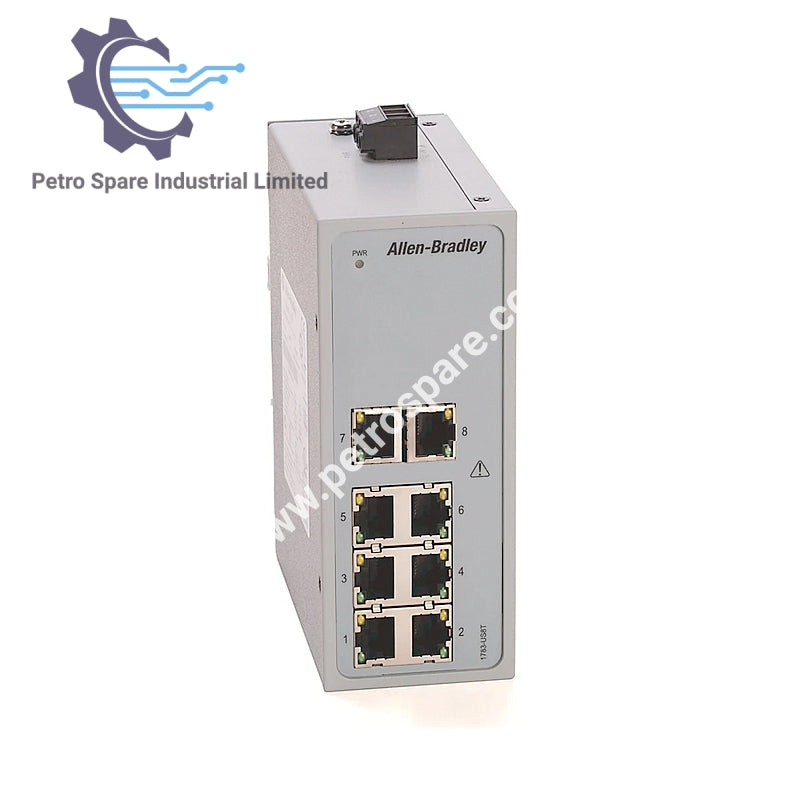

1783-US8T

Gambaran Keseluruhan

• Model: 1783-US8T

• Jenis: Modul Suis Ethernet Tidak Diurus

• Siri: Stratix 2000

Spesifikasi Rangkaian

• Jumlah Port: 8

• Port RJ45: 8 (10/100 Mbps)

• Port Combo: 0

• Slot SFP: 0

• Port Fiber (Multi-mode / Single-mode): 0

Spesifikasi Elektrik

• Input Kuasa: 24 VDC nominal

  • Julat: 12–48 VDC, 18–30 VAC, 50/60 Hz (mematuhi SELV)

• Arus Nominal: DC 250 mA; AC 500 mA

• Arus Maksimum: DC 510 mA; AC 1100 mA

• Arus Masuk Maksimum: 1.31 A

• Penggunaan Kuasa Maksimum: 4.6 W

Spesifikasi Mekanikal

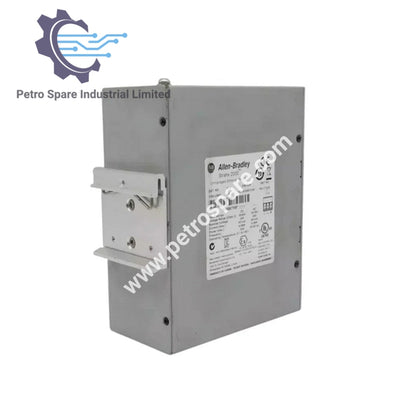

• Pemasangan: rel DIN

• Penarafan Jenis Penutup (Dimensi): 114.5 × 76.8 × 45.6 mm (4.50 × 3.02 × 1.80 in)

• Pendawaian:

  • Sambungan Tanah: wayar tembaga 2.5 mm² (14 AWG), sesuai untuk 86 °C di atas suhu persekitaran, dengan terminal cincin

  • Tork Sambungan Kuasa DC: 4.5–5.0 in-lbs (0.50–0.56 N·m)

  • Tork Skru Terminal Kuasa: 8.05 in-lbs

---
