1771-P6R/C

Gambaran Keseluruhan

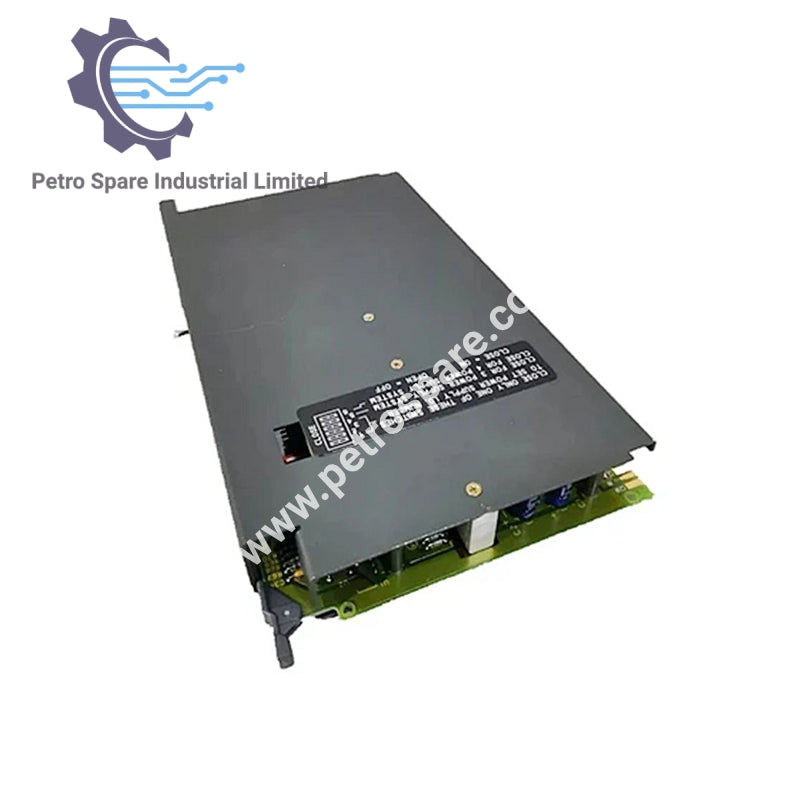

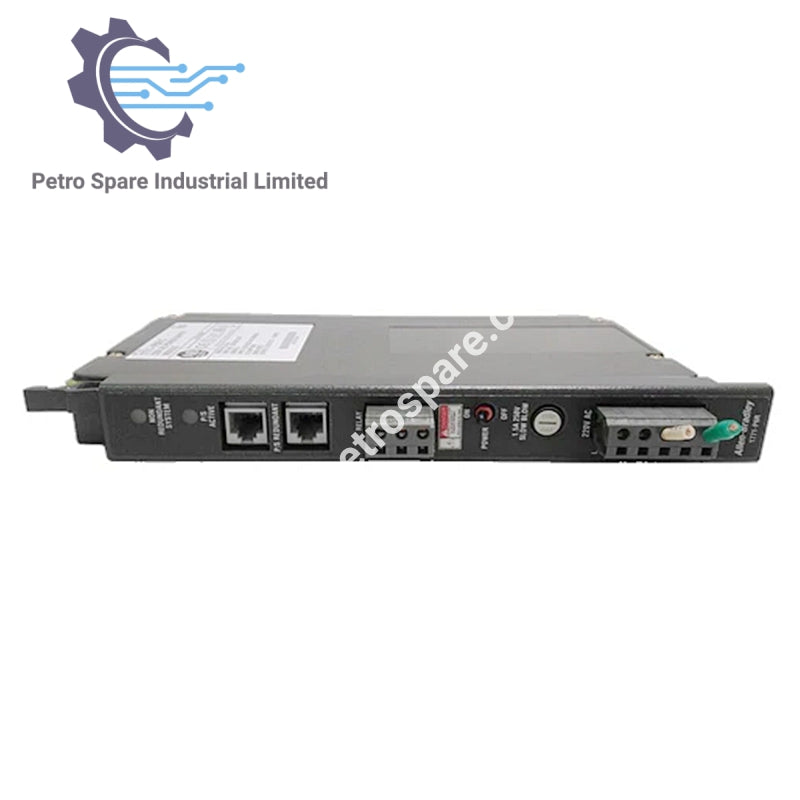

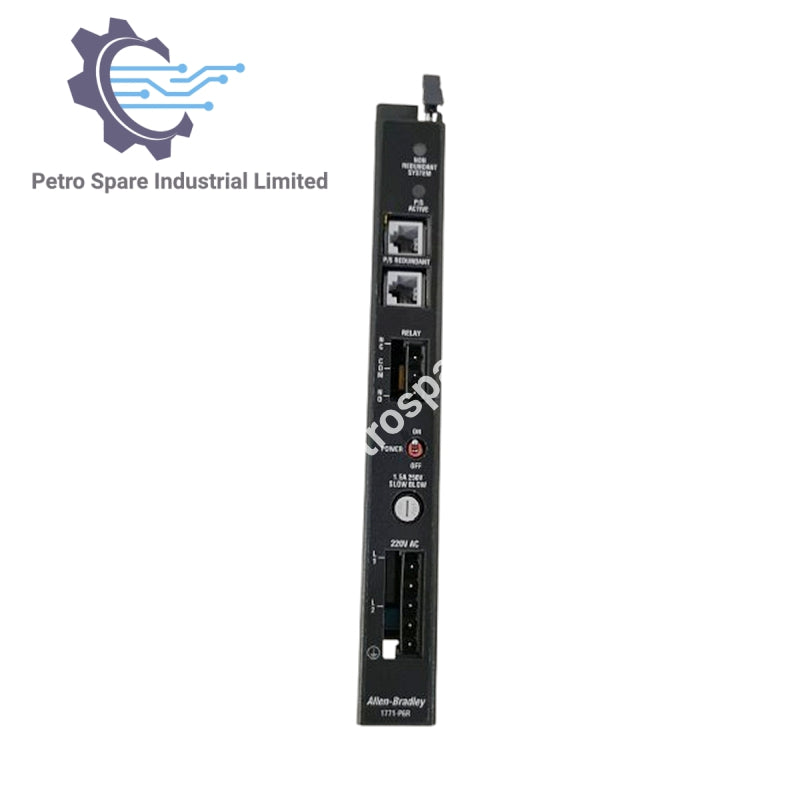

1771-P6R/C adalah modul bekalan kuasa redundan dari Allen-Bradley, direka untuk rangkaian I/O Siri 1771.

Input & Output

• Voltan input: 220 V AC, 50–60 Hz, 0.5 A

• Julat input: 194–240 V AC

• Voltan output: 5 V DC, 8 A (lihat lengkung derating)

• Arus output sistem maksimum:

• Sistem 2 unit (redundansi N+1): 8 A pada 60°C

• Sistem 3 unit: 14 A

• Sistem 4 unit: 20 A

Kuasa & Pelepasan

• Pelepasan kuasa: 16 W maks

• Pelepasan slot bersebelahan: 10 W maks

• Pelepasan terma: 47.8 BTU/jam maks, 6.8 BTU/jam min

• Arus backplane: 300 mA @ 5 V DC +5%

Perlindungan & Pengasingan

• Voltan pengasingan: Diuji untuk menahan 1000 V selama 60 s

• Perlindungan litar cabang: 15 A maks (disediakan pengguna)

• Kabel redundansi: A-B, Nombor Bahagian 941201-02

Pemasangan & Konduktor

• Saiz wayar: 14 AWG / 5 mm² tembaga berjalur, dinilai 85°C atau lebih

• Penebat maks: 3/64 inci (1.2 mm)

• Kategori: 1

---
