1771-IXE

Gambaran Keseluruhan

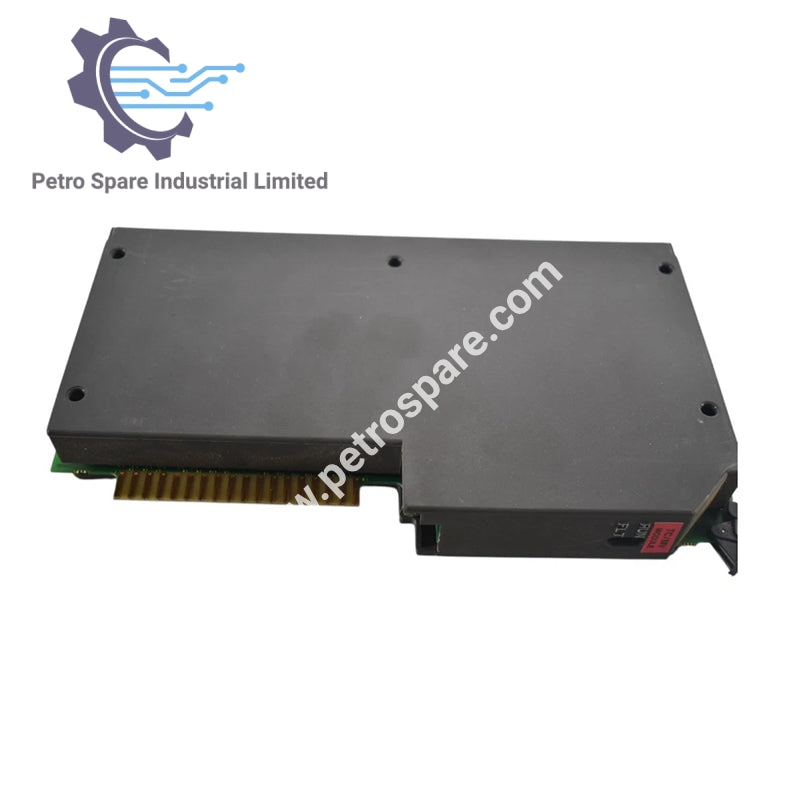

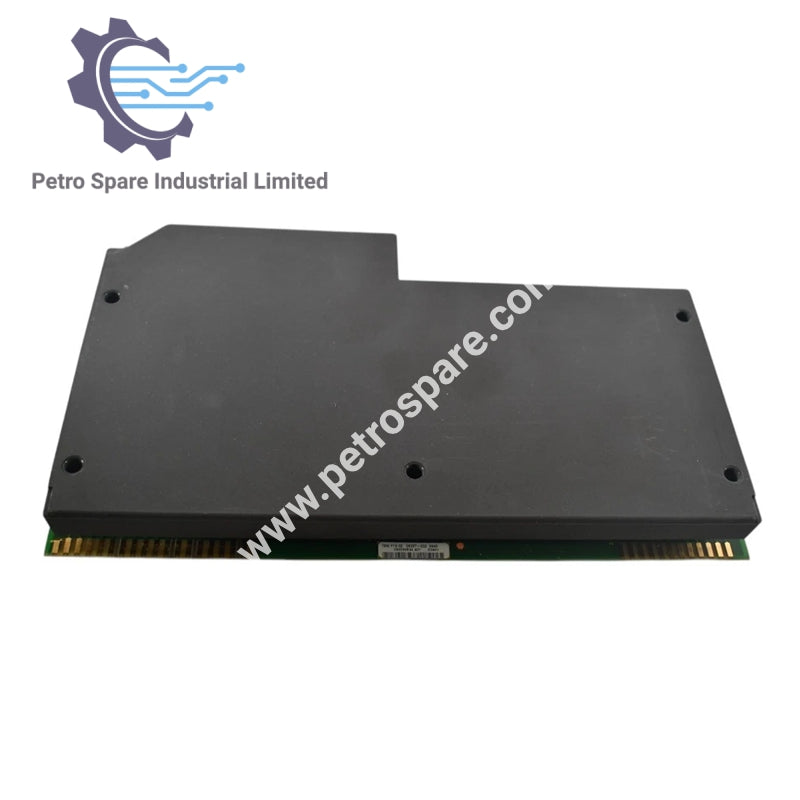

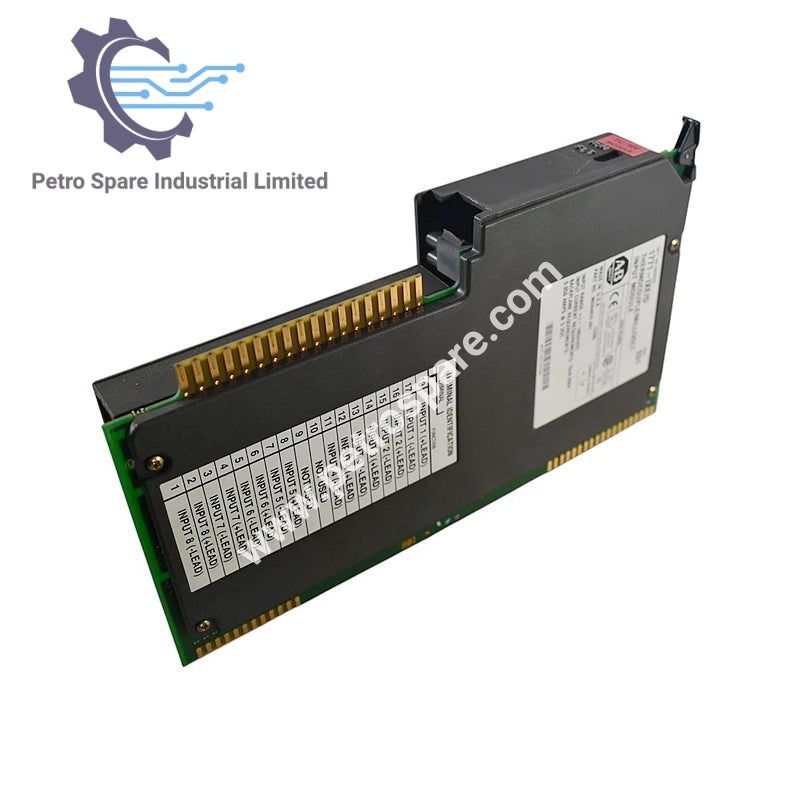

The 1771-IXE dari Allen-Bradley adalah Modul Input Termokopel/Millivolt yang direka untuk digunakan dengan sistem PLC 5. Ia menyokong pelbagai jenis termokopel dan menyediakan pengukuran suhu yang tepat dengan kalibrasi automatik.

Input & Jenis Isyarat

• Input: 8, boleh dikonfigurasikan untuk jenis yang sama atau 4 setiap satu bagi 2 jenis berbeza

• Jenis Termokopel: E, J, K, T, R, dan S

• Julat Voltan: ±99.99 mV untuk jenis termokopel yang disokong

• Input Rintangan: ±100 mV

Spesifikasi

• Resolusi: 1°C atau 1°F

• Pengimbangan Sambungan Sejuk: 0–60°C

• Kalibrasi: Kalibrasi automatik untuk ofset dan penguatan

• Masa Kemas Kini Saluran: 50 ms bagi setiap 8 saluran, dengan resolusi 15-bit (+/- tanda)

• Format Data: BCD 4-Digit, binari komplemen 2

Keserasian & Pemasangan

• Keserasian Pemproses: Berfungsi dengan mana-mana pemproses A-B yang menggunakan I/O 1771 dan Pemindahan Blok

• Keserasian Chassis: Sesuai dengan mana-mana Chassis I/O 1771

• Pemasangan: Boleh dipasang pada rak

Prestasi & Lewat

• Lewat Isyarat AC Tipikal: 45 ± 15 ms (Mati)

• Lewat Isyarat DC Tipikal: 50 ms (Mati)

• Arus Backplane: 750 mA

Ciri-ciri Am

• Keperluan Kuasa: Tiada kuasa luaran diperlukan

• Konfigurasi I/O: 8 Input Diferensial Terapung

---
