Gambaran Keseluruhan

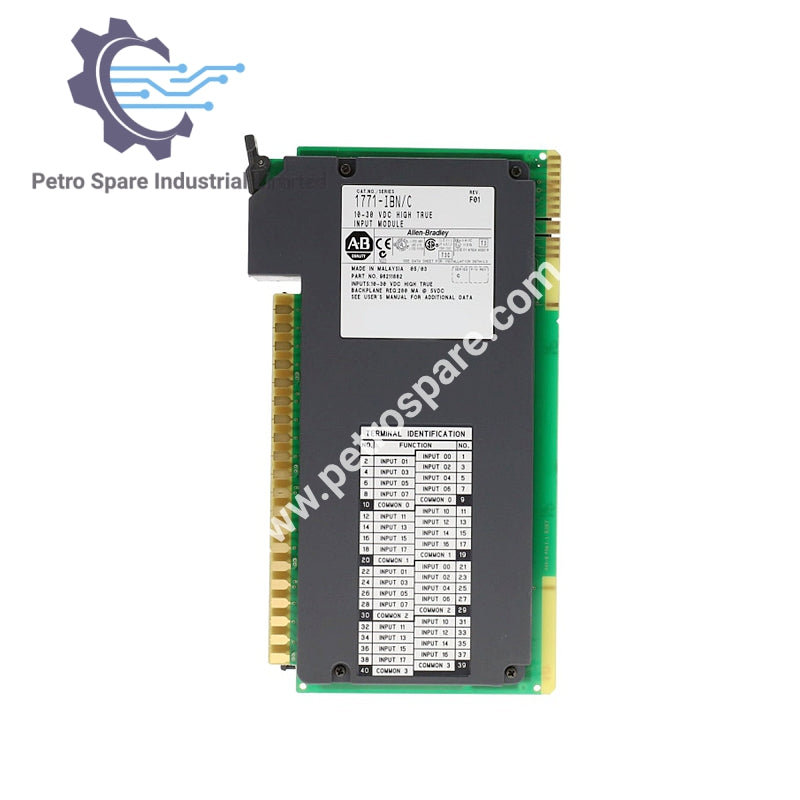

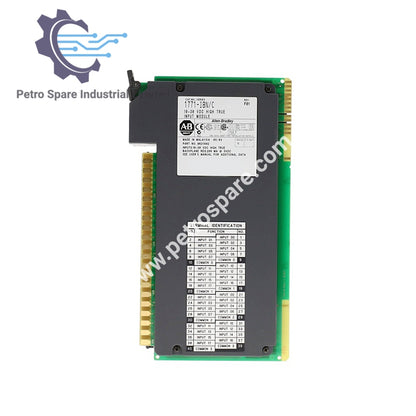

The Allen-Bradley 1771-IBN adalah modul input DC untuk rangka kerja I/O 1771, menyokong 32 titik input dengan julat 10–30 V DC.
Ciri-ciri Input
-
Arus Input Nominal: 4.7 mA @ 10 V, 15.6 mA @ 30 V
-
Arus Keadaan Mati: 1.7 mA @ 5 V DC
-
Voltan Keadaan Hidup: Min 10 V DC
-
Lewat Isyarat: Rendah-ke-tinggi 6 ms ±2 ms, Tinggi-ke-rendah 6 ms ±2 ms
Kuasa dan Terma
-
Penyerapan Kuasa: 16.4 W maks, 1.5 W min
-
Penyerapan Terma: 53.3 BTU/jam maks, 5.1 BTU/jam min
-
Arus Backplane: 280 mA @ 5 V DC
Pengasingan dan Pendawaian
-
Voltan Pengasingan: 60 V berterusan, jenis penebatan asas
-
Diuji: 500 V AC selama 60 s, I/O ke sistem
-
Saiz Wayar: 0.25–2.5 mm² (22–14 AWG)
-
Kategori Pendawaian: 2 pada port isyarat
-
Jenis Penutup: Gaya terbuka
-
Penetapan Kekunci: 14–16, 18–20
