1769-OB16P

Gambaran Keseluruhan

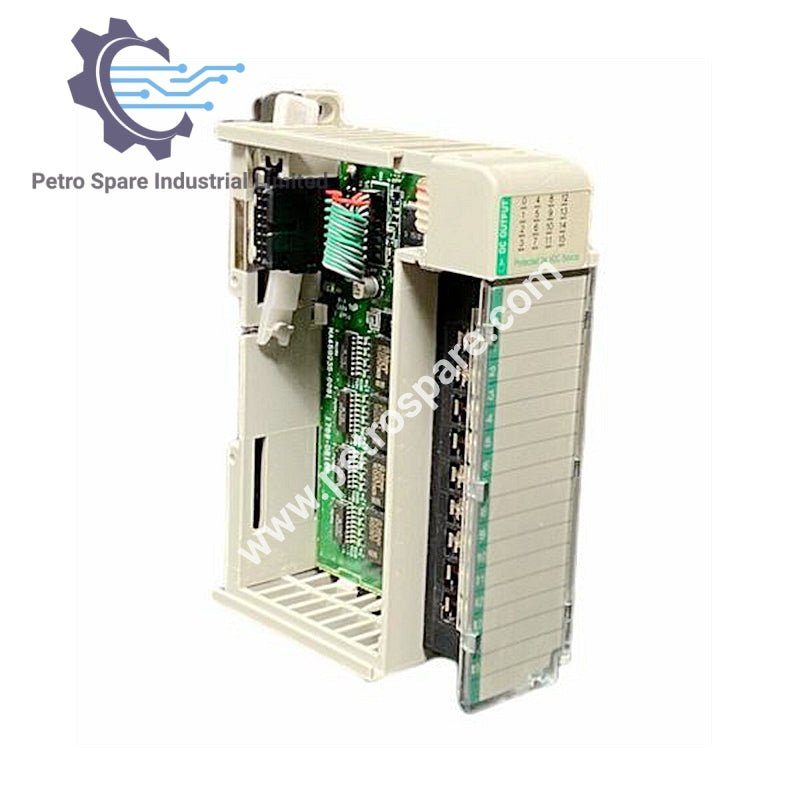

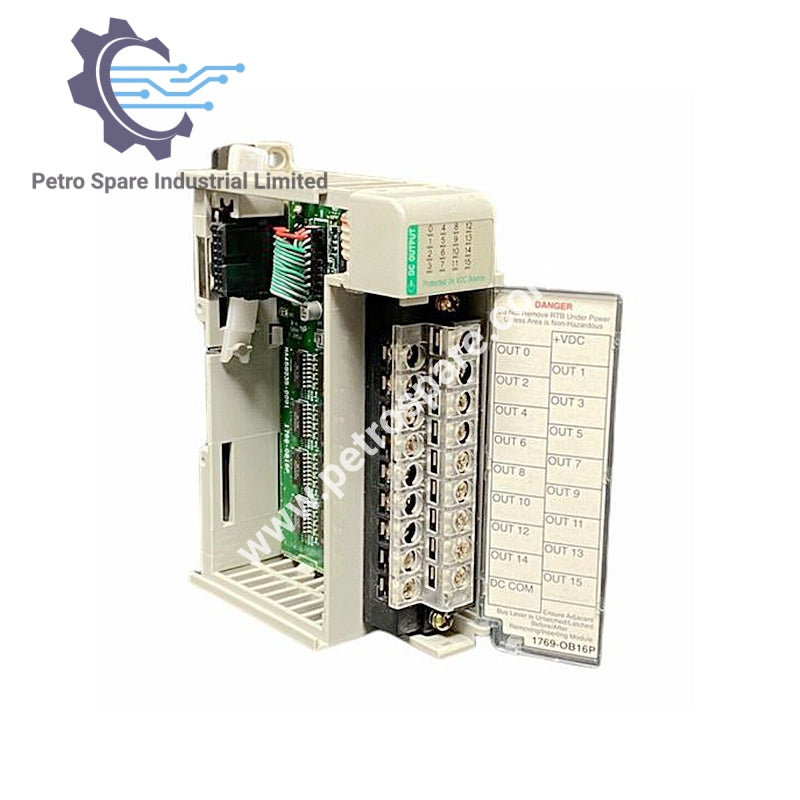

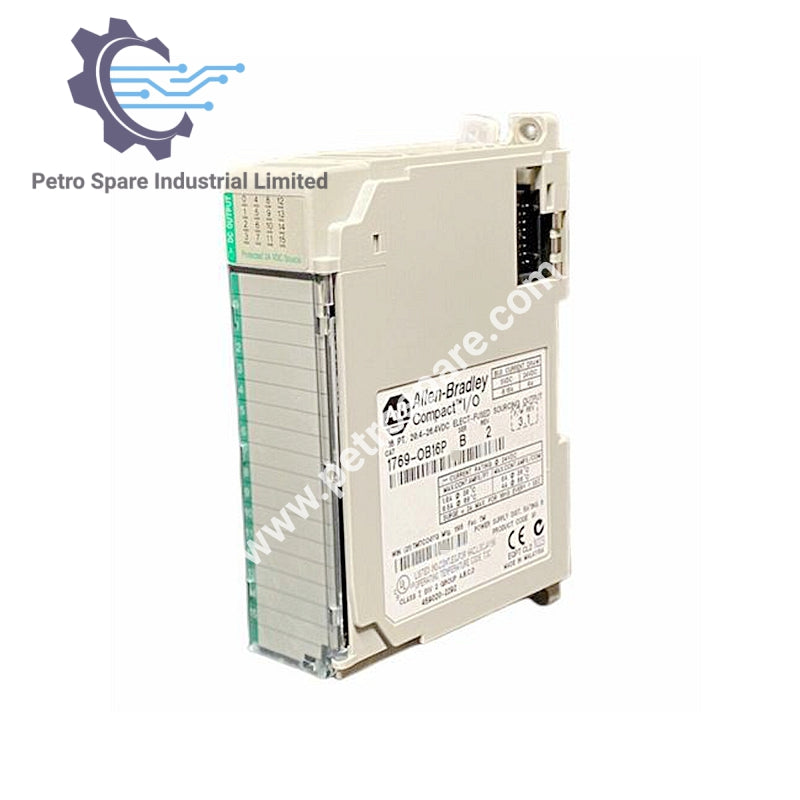

Modul Output Terlindung Allen-Bradley 1769-OB16P adalah modul sumber 24V DC berkeadaan pepejal yang padat dengan output terlindung.

Dimensi

• Tinggi: 11.8 cm

• Tinggi dengan tab pemasangan: 13.8 cm

• Lebar: 3.5 cm

• Dalam: 8.7 cm

Berat

• Berat anggaran: 0.255 kg

Spesifikasi Elektrik

• Output: 16 (16 titik/kumpulan)

• Kategori voltan: sumber 24V DC

• Julat voltan operasi: 20.4–26.4 VDC

• Lewat output (Hidup): 1.0 ms

• Lewat output (Mati): 2.0 ms

• Arus kebocoran keadaan mati (maksimum): 1.0 mA @ 26.4 VDC

• Arus keadaan hidup (minimum): 1.0 mA

• Jatuhan voltan keadaan hidup (maksimum): 0.5 VDC

Penarafan Arus

• Arus per titik (maksimum): 0.5 A @ 60°C, 1.0 A @ 30°C

• Arus per modul (maksimum): 4.0 A @ 60°C, 8.0 A @ 30°C

• Arus lonjakan: 2.0 A selama 10 ms, boleh diulang setiap 1 s

Pengasingan

• Voltan pengasingan: 1200 VAC selama 1 s atau 1697 VDC selama 1 s (titik output ke bas)

• Voltan kerja: 75 VDC (Penebatan diperkuat Kelas IEC 2)

Kuasa & Haba

• Arus tarik @ 5.1 VDC: 160 mA

• Penyerapan haba (maksimum): 2.69 W

Pemasangan

• Lebar slot: 1

• Lokasi modul: Rel DIN atau pemasangan panel

• Pilihan bekalan kuasa: 1769-PA2, 1769-PB2, 1769-PA4, 1769-PB4

• Penarafan jarak bekalan kuasa: 8 modul

Pemasangan Wayar & Tork

• Saiz wayar: 22–14 AWG pepejal, 22–16 AWG berselirat

• Jenis wayar: Tembaga, 90°C

• Tork skru terminal: 0.68 N·m

• Tork skru penahan: 0.46 N·m

---
