1769-IA16

Gambaran Keseluruhan

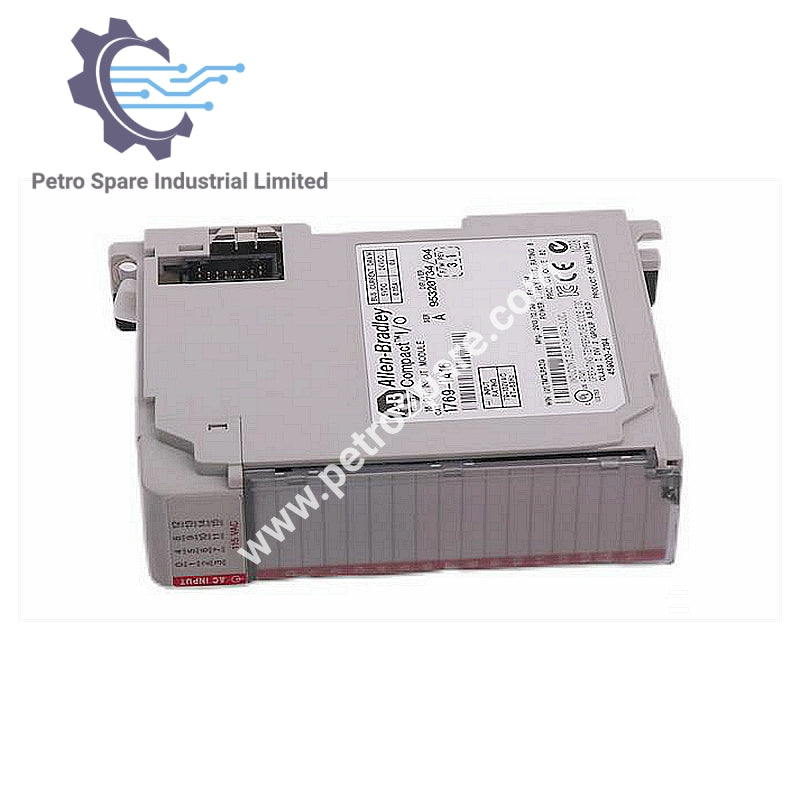

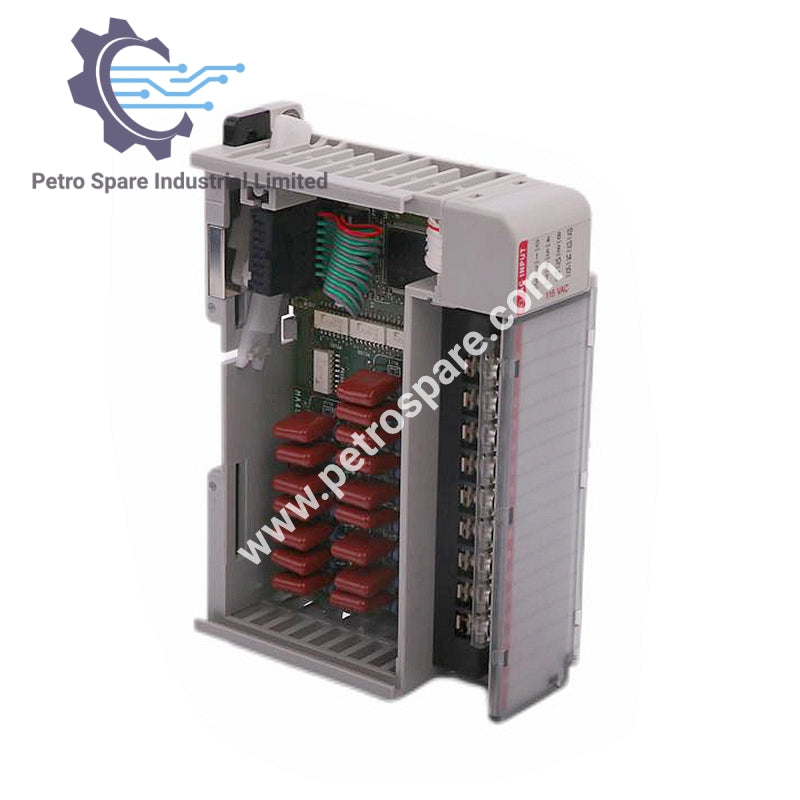

Allen-Bradley 1769-IA16 Modul Input 16 Saluran adalah sebahagian daripada barisan produk CompactLogix, direka untuk antara muka isyarat input AC yang boleh dipercayai. Ia menyokong pelbagai pengawal dan menyediakan prestasi yang kukuh dalam persekitaran automasi industri.

Maklumat Am

• Barisan produk: CompactLogix

• Nombor bahagian: 1769-IA16

• Jenis modul: Modul Input 16 Saluran

• Pengawal serasi: MicroLogix 1500, 1769 CompactLogix

• Jenis penutup: Terbuka

• Lebar slot: 1

Dimensi & Berat

• Berat: 0.20 kg

Spesifikasi Elektrik

• Jenis input: Input analog

• Voltan input: 100–120 VAC

• Voltan operasi: 79–132 VAC

• Kekerapan input: 47–63 Hz

• Bilangan input: 16

• Lewat input (Hidup): 20 ms

• Voltan keadaan hidup (min): 79 VAC

• Voltan keadaan mati (maks): 20 VAC

• Kategori voltan: 100–102 VAC

Kuasa & Arus

• Arus serap @ 5.1 VDC: 115 mA

• Arus backplane @ 24 VDC: 1.4 A

• Penyerapan haba: 3.3 W

• Penggunaan kuasa: 33.6 W

• Penyerapan kuasa: 7.5 W

Pemasangan Wayar

• Saiz wayar: 22–14 AWG pepejal, 22–16 AWG berselirat

• Jenis wayar: Tembaga, 90°C

---
