1768-M04SE

Gambaran Produk

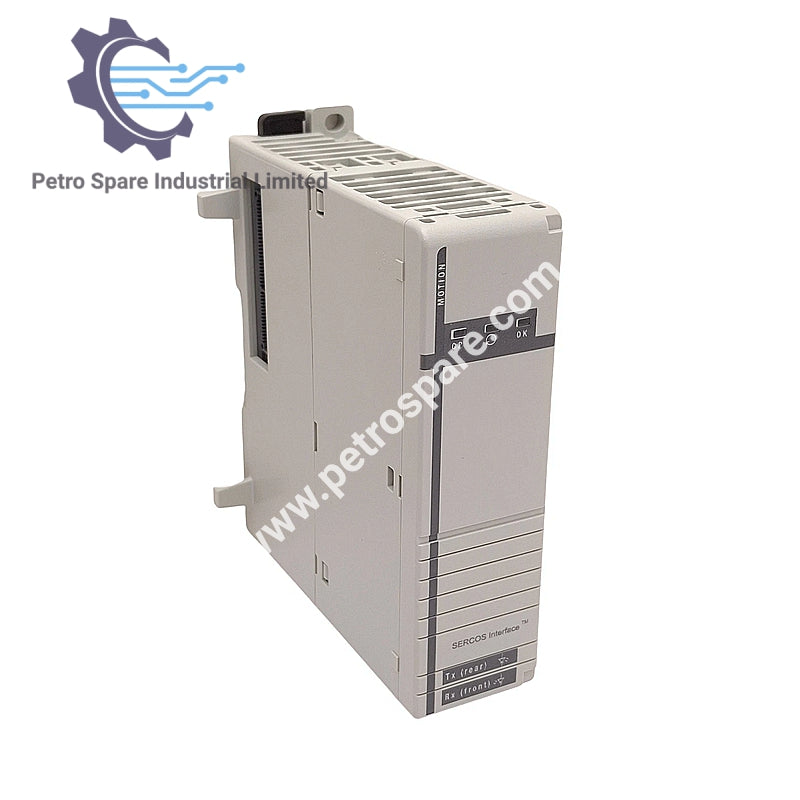

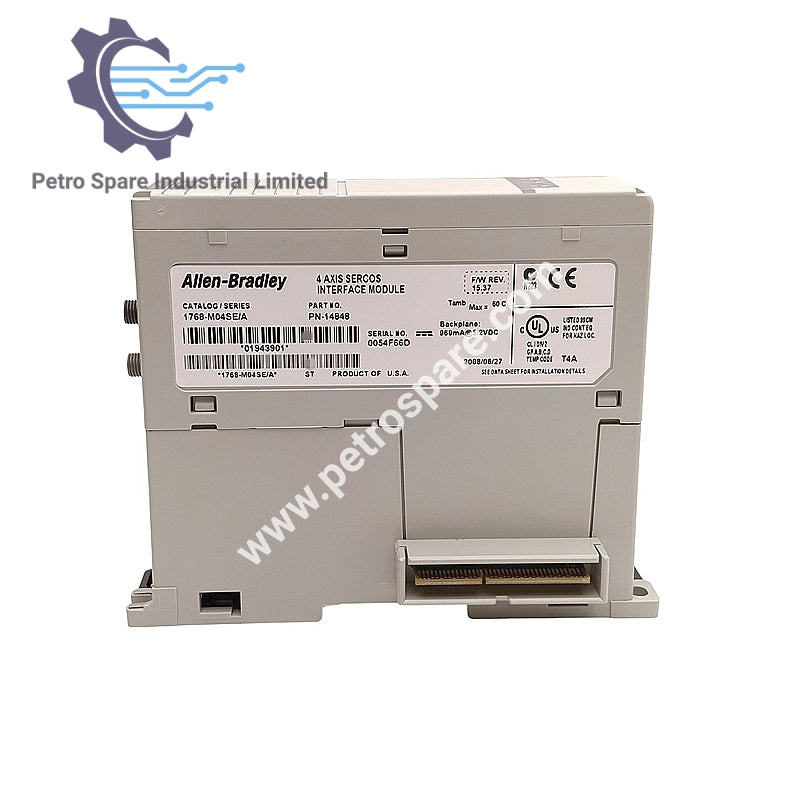

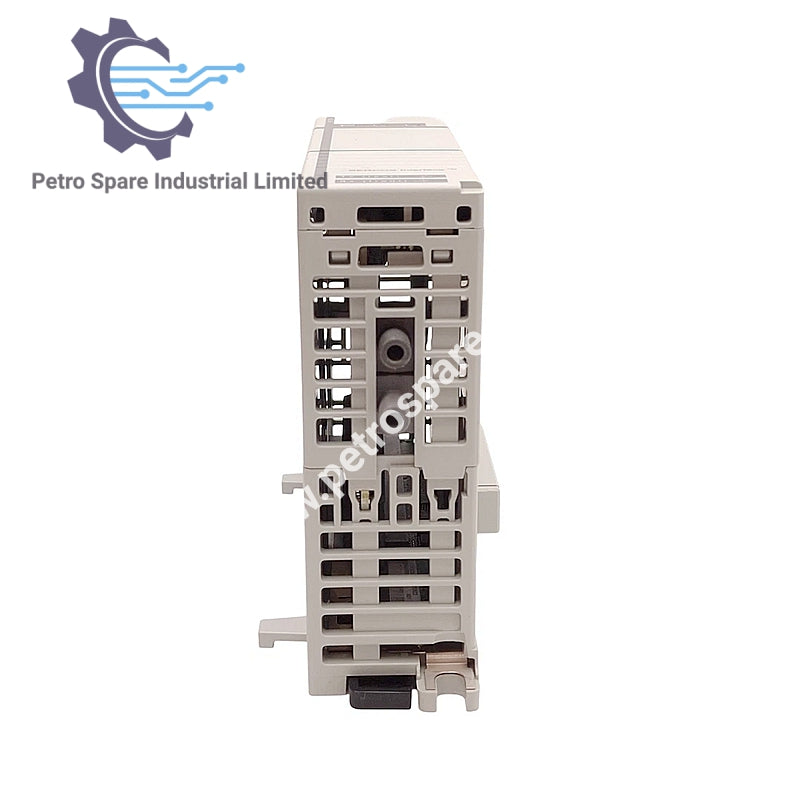

Modul Gerakan Terpadu Allen-Bradley 1768-M04SE CompactLogix menyediakan sambungan antara muka SERCOS untuk aplikasi kawalan gerakan.

Maklumat Am

• Bilangan modul setiap pengawal: 1768-L43: 1, 1768-L45: 2

• Bilangan paksi setiap modul: 4 paksi + 2 paksi maklum balas tambahan

• Mod kawalan pemacu: Kedudukan atau kelajuan

• Lebar slot: 1

• Lokasi modul: Rel DIN atau pemasangan panel

• Penarafan jenis penutup: Tiada (gaya terbuka)

• Kod suhu Amerika Utara: T4A

Dimensi & Berat

• Tinggi: 13.2 cm

• Lebar: 5.7 cm

• Dalam: 10.5 cm

• Berat: 0.20 kg

Spesifikasi Elektrik

• Kadar data SERCOS: 4 Mbps, 8 Mbps

• Masa kitaran SERCOS @ 4 Mbps: 0.5 ms (sehingga 2 pemacu), 1 ms (sehingga 4 pemacu)

• Masa kitaran SERCOS @ 8 Mbps: 0.5 ms (sehingga 4 pemacu)

• Arus semasa @ 5.2 VDC: 969 mA

• Arus semasa @ 24 VDC: 0 mA

• Penyerapan kuasa: 5.04 W

Pemasangan

• Tork skru pemasangan: 1.16 N·m (gunakan skru M4 atau #8)

• Kabel gentian optik plastik: 2090-SCEPxx-0 (tanpa jaket, polietilena klorinasi), 2090-SCVPxx-0 (jaket standard, PVC), 2090-SCNPxx-0 (jaket nilon)

• Kabel gentian optik kaca: 2090-SCVGxx-0 (jaket standard, PVC)

---
