1768-ENBT

Gambaran Keseluruhan

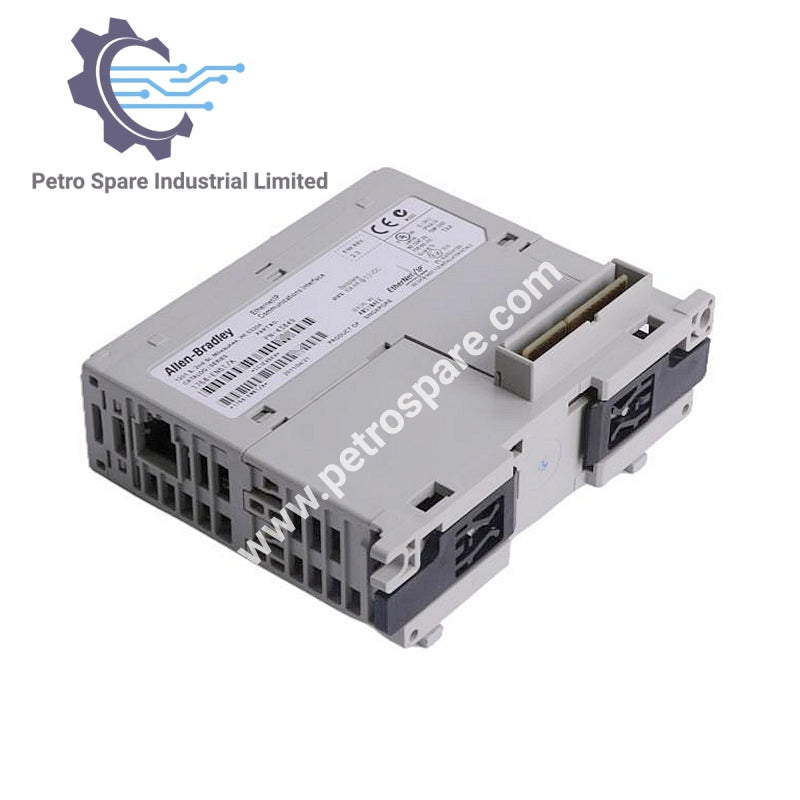

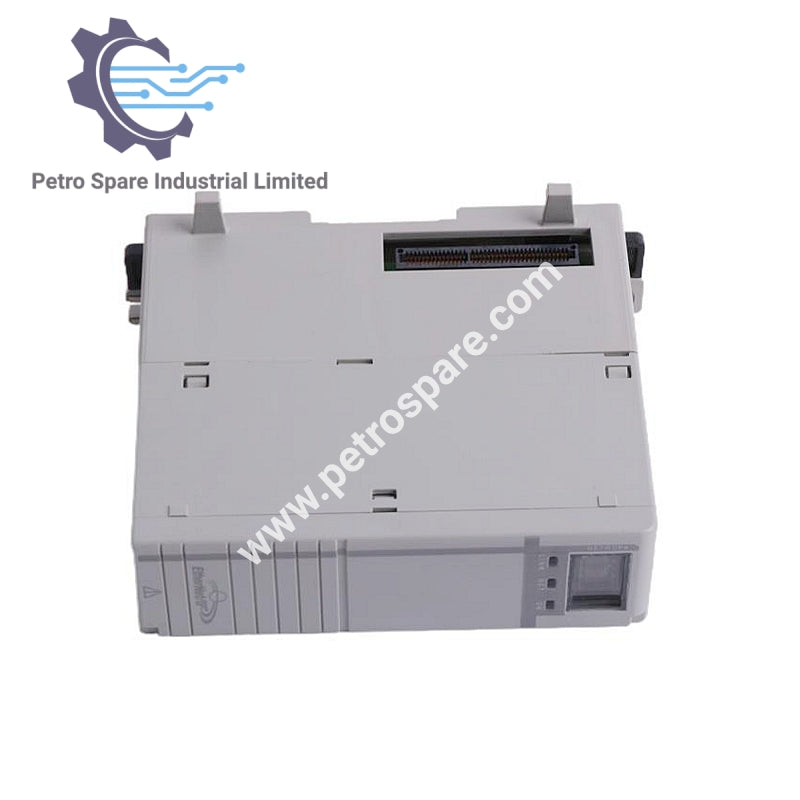

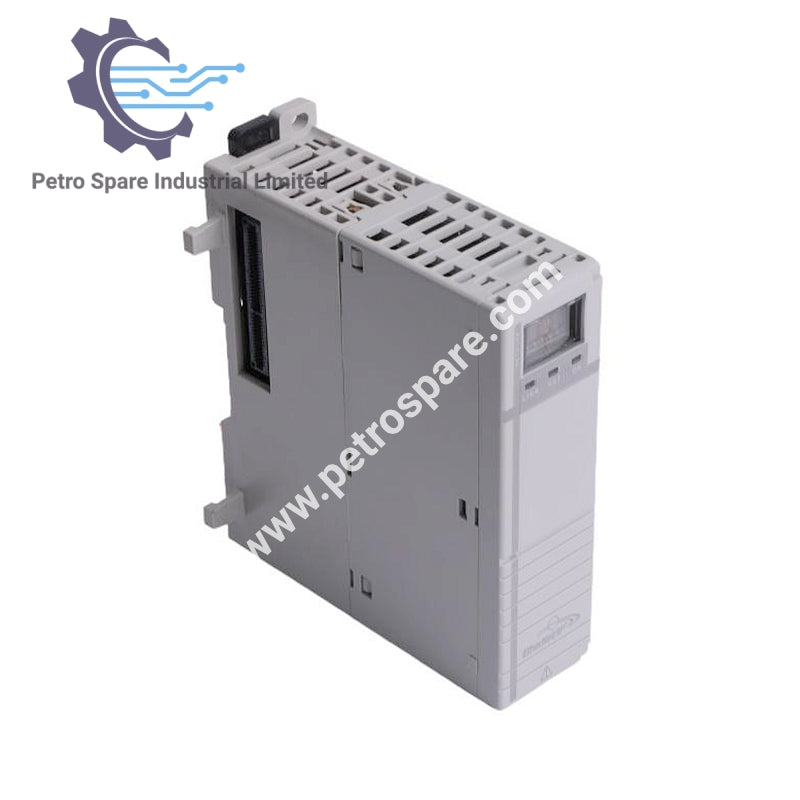

Modul Komunikasi Allen-Bradley 1768-ENBT EtherNet/IP menyediakan sambungan Ethernet untuk pengawal CompactLogix. Ia menyokong komunikasi berkelajuan tinggi, penebatan yang kukuh, dan pematuhan dengan piawaian pendawaian industri.

Dimensi & Berat

• Tinggi: 13.2 cm

• Lebar: 5.7 cm

• Dalam: 10.5 cm

• Berat: 0.213 kg

Spesifikasi Elektrik

• Arus backplane: 834 mA @ 5.2 VDC

• Penggunaan kuasa: 4.34 W

• Penyerapan kuasa: 4.38 W

• Voltan penebatan (berterusan): 30 V penebatan fungsian, rangkaian Ethernet ke sistem

• Jenis diuji: 710 VDC selama 60 s

Pendawaian & Sambungan

• Penyambung Ethernet: RJ45, IEC 60603-7

• Jenis kabel: 2 atau 4 pasang Kategori 5e (TIA 568-B.1) atau Kategori 5 (ISO/IEC 24702)

• Kategori pendawaian: 2 (port komunikasi)

Pemasangan

• Tork skru pemasangan: 1.16 N·m (gunakan skru M4 atau #8)

---
