1766-L32BWA

Gambaran Keseluruhan

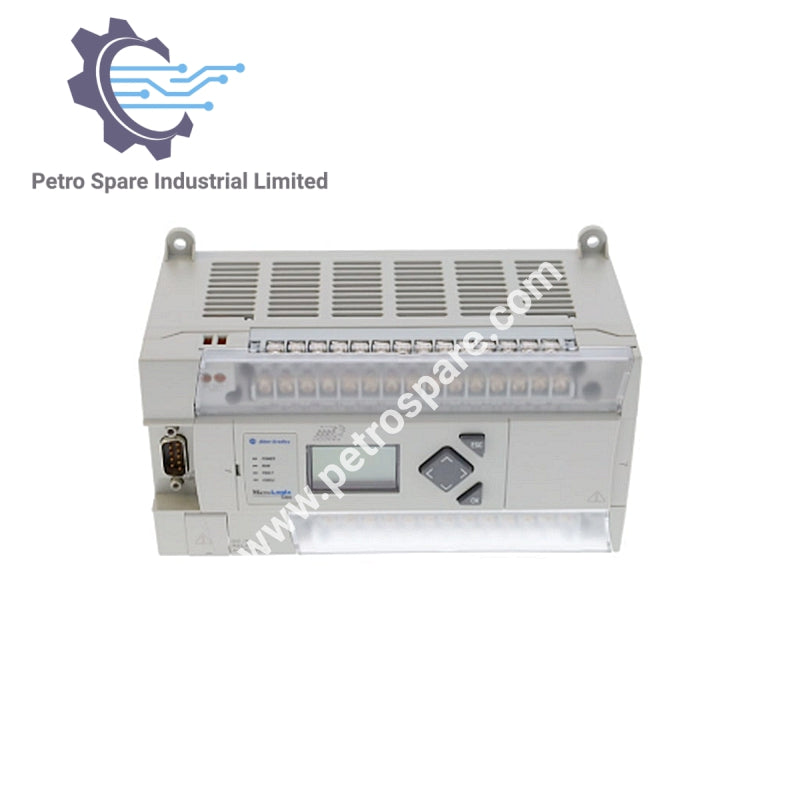

1766-L32BWA adalah pengawal Allen-Bradley MicroLogix 1400 dengan 32 titik I/O, RTC terbina dalam, dan antara muka komunikasi serbaguna untuk automasi industri.

Pengenalan

• Nombor bahagian: 1766-L32BWA

• Jenis: Pengawal

• Keluarga: MicroLogix 1400

• Berat: 0.94 kg (2.06 lbs)

Konfigurasi I/O

• Jumlah titik I/O: 32

• Input digital (pantas): 12 × 24 V DC

• Input digital (biasa): 8 × 24 V DC

• Output relay: 12

• Kiraan saluran: 20 IP, 12 OP

• Julat isyarat input analog: Tiada

• Resolusi: 12 bit

Data Elektrik

• Kuasa operasi: 110–240 V AC

• Bekalan kuasa: 100/240 V AC

• Kuasa input: 100–240 V AC

• Kekerapan operasi: 47–63 Hz

• Penggunaan kuasa: 120 VA

• Arus lonjakan (120 V AC): 25 A selama 8 ms

• Arus lonjakan (240 V AC): 40 A selama 4 ms

Data Mekanikal

• Saiz wayar: 22–14 AWG

• Panjang kabel: 30 m

Ciri-ciri Fungsi

• Memori: 20 KB

• Ciri: Jam masa nyata (RTC) terbina dalam

Komunikasi

• Port: 1 × RS232/RS485, 1 × Ethernet, 1 × RS232

• Protokol disokong (Siri): DF1, ASCII, MODBUS RTU, DNP3, DH485

• Protokol disokong (Ethernet): Ethernet I/P, DNP3, MODBUS TCP/IP

---
