1762-IT4

Gambaran Keseluruhan

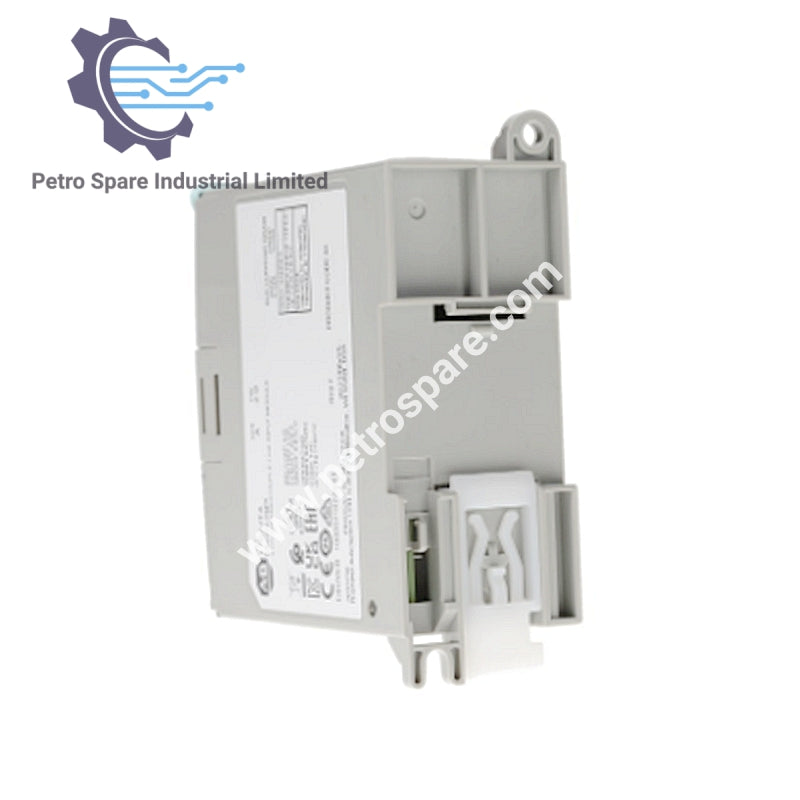

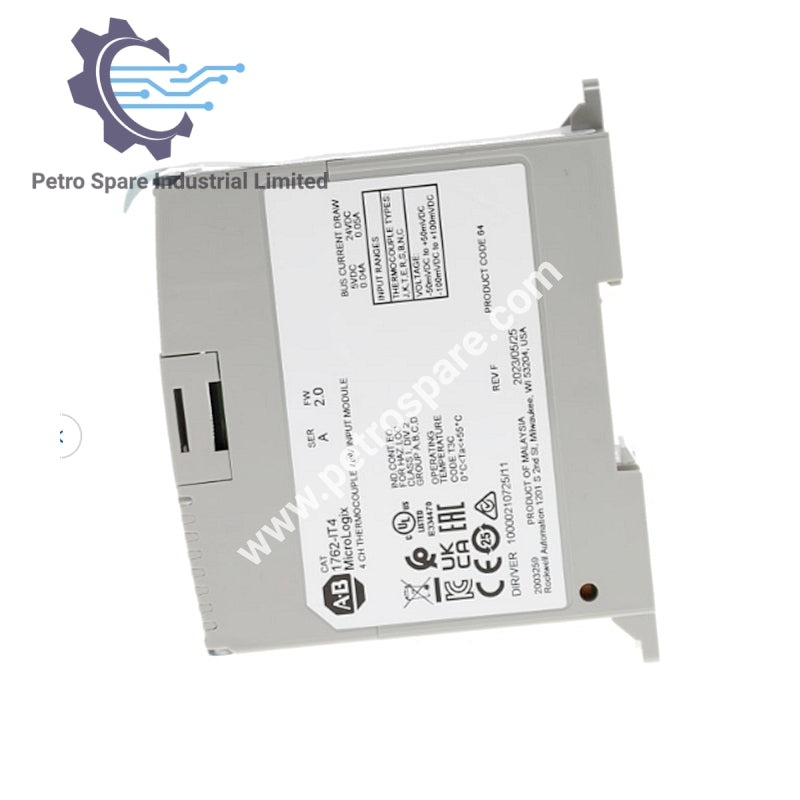

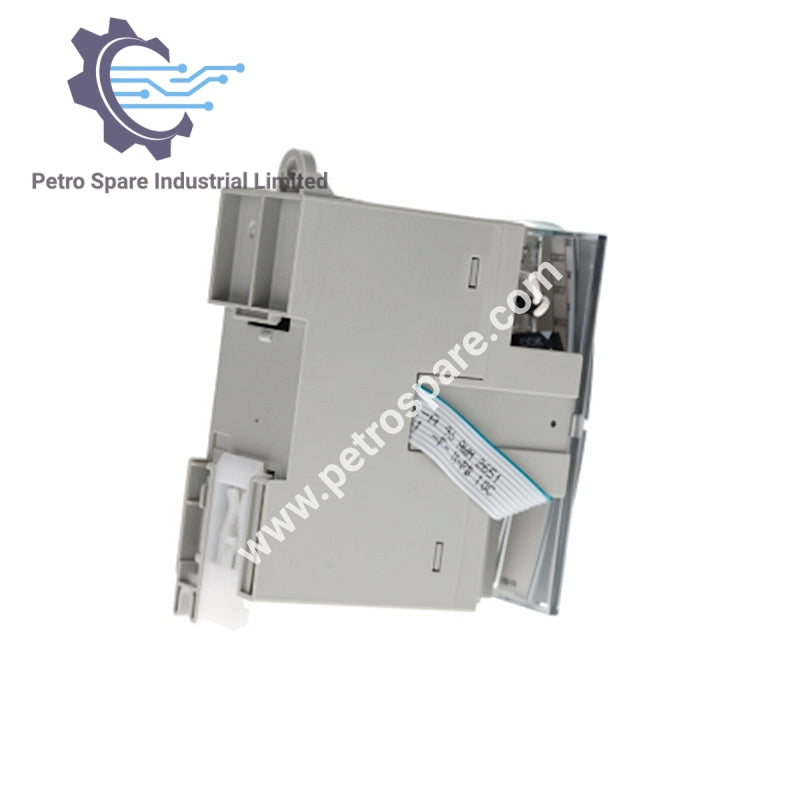

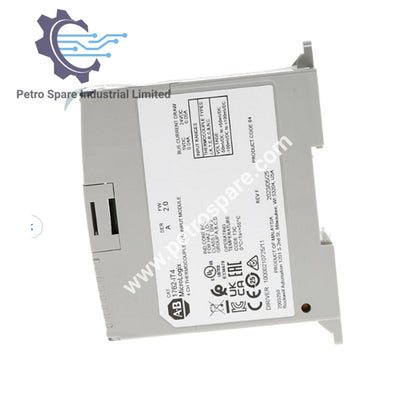

Allen-Bradley 1762-IT4 adalah modul input termokopel dan millivolt yang direka untuk sistem MicroLogix 1200. Ia menyokong pelbagai format pengesanan suhu dan menawarkan ketepatan tinggi serta kebolehulangan untuk aplikasi pemantauan industri.

Pengenalan

• Jenis produk: Modul input termokopel/mV

• Keluarga produk: MicroLogix 1200

• Nombor bahagian: 1762-IT4

Spesifikasi Elektrik

• Julat voltan operasi:

  • AC: 5–265 V

  • DC: 5–125 V

• Arus bas (maksimum):

  • 40 mA @ 5 V DC

  • 50 mA @ 24 V DC

• Kategori voltan: 24 V DC

• Julat voltan operasi (DC): 20.4–26.4 V DC

• Impedans input: >10 MΩ

Konfigurasi Input

• Bilangan input: 4 + sensor CJC

• Bilangan commons: 1

• Kekerapan penapis: 10 Hz hingga 1 kHz

• Unit suhu: °C atau °F

• Format data:

  • Mentah/Proportional

  • Unit Kejuruteraan

  • Unit Kejuruteraan ×10

  • Diskala untuk PID

  • Peratus Julat

Pengasingan & Ketepatan

• Pengasingan saluran ke saluran: ±10 V DC

• Pengasingan kumpulan input ke sistem: 720 V DC selama 1 minit

• Ketepatan @ 25 °C (77 °F):

  • Termokopel: ±0.5–3.0 °C (±0.9–5.4 °F)

  • Millivolt: ±15–20 mV

• Ketepatan @ 0–55 °C (32–131 °F):

  • Termokopel: ±0.8–10 °C (±1.5–18 °F)

  • Millivolt: ±25–30 mV

• Kebolehulangan @ 25 °C dan penapis 10 Hz:

  • Termokopel: ±0.1–2.0 °C (±0.18–3.6 °F)

  • Millivolt: ±6 µV

Spesifikasi Fizikal

• Dimensi (TxLxD):

  • Tanpa tab pemasangan: 90 × 40 × 87 mm (3.54 × 1.57 × 3.42 in.)

  • Dengan tab pemasangan: 90 × 40 × 110 mm (3.54 × 1.57 × 4.33 in.)

• Berat penghantaran: Anggaran 220 g (7.76 oz)

• Penarafan jenis penutup: Tiada (gaya terbuka)

---
