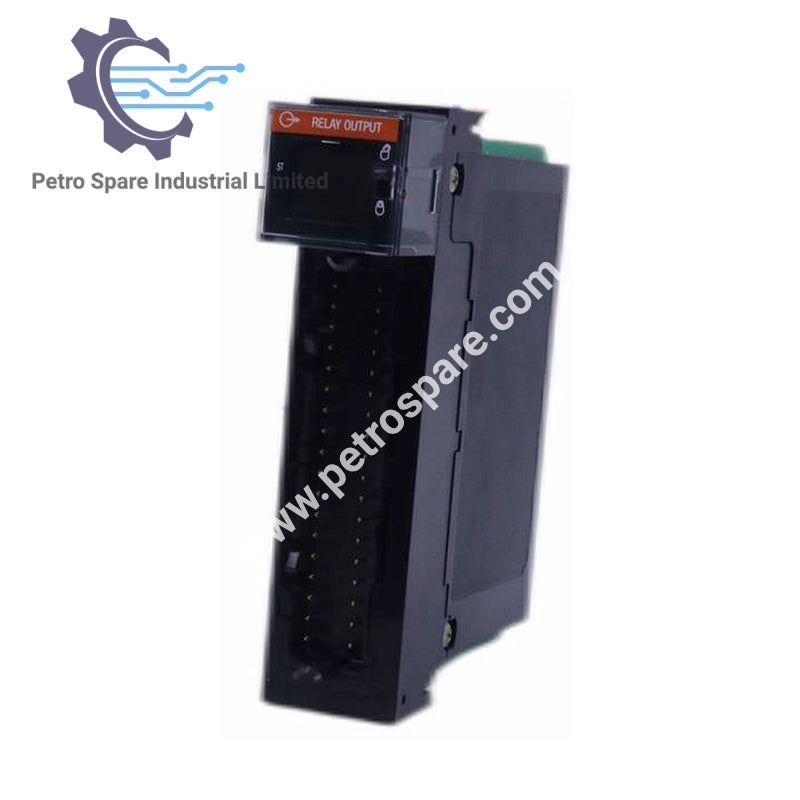

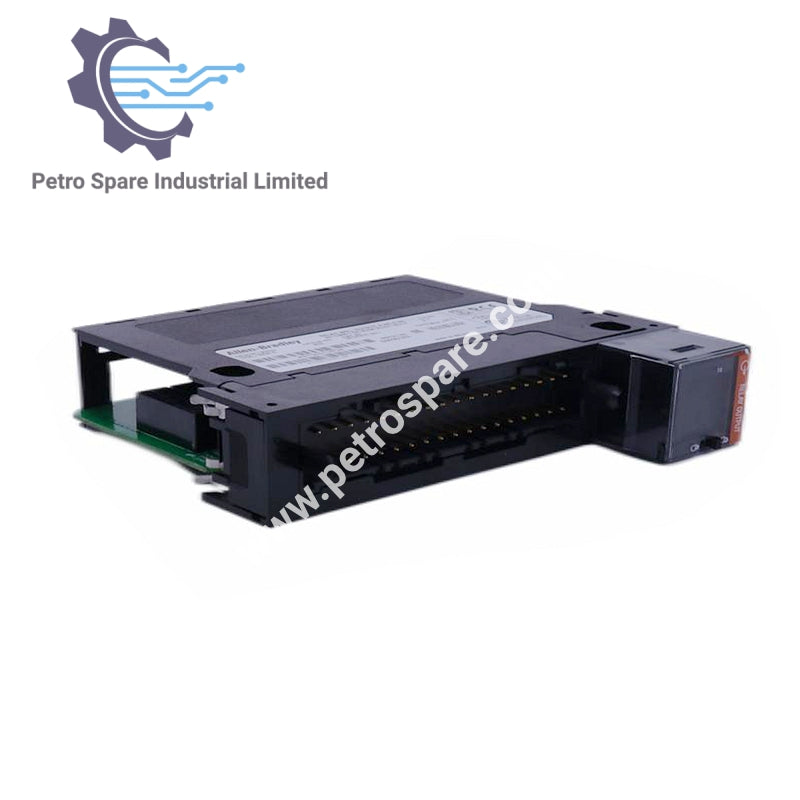

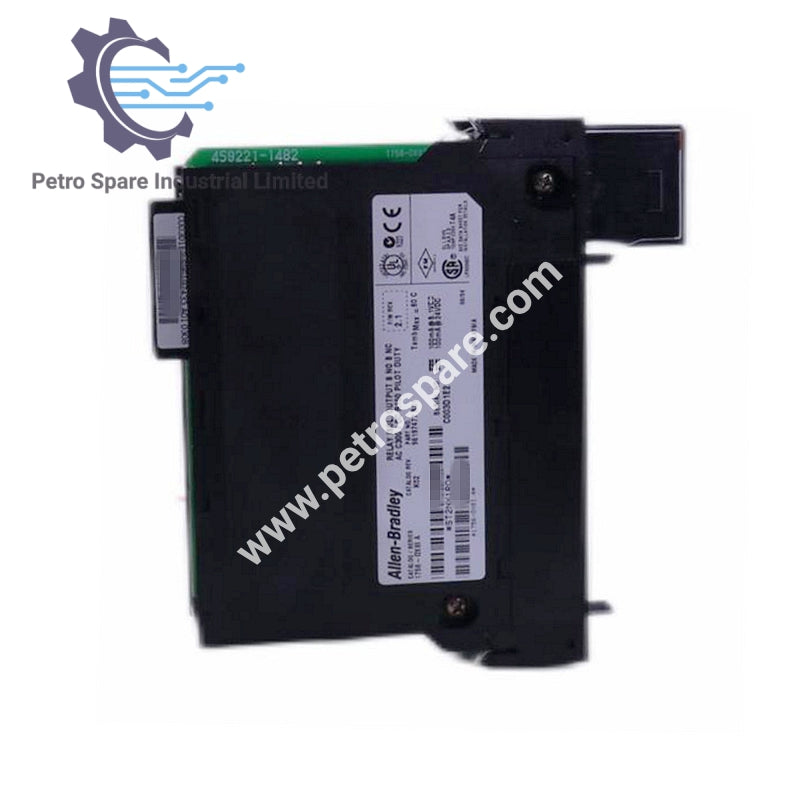

1756-OX8I

Gambaran Keseluruhan

• Model: 1756-OX8I
• Jenama: Allen-Bradley
• Jenis: Modul Output Relay Terasing
• Siri: ControlLogix
• Output: 8-Titik Terasing Secara Individu

Spesifikasi Elektrik

• Arus Output: 2, 0.5, 0.25 Amps
• Output Sentuhan: Sentuhan Bentuk C
• Voltan Operasi: 10-265 Volt AC, 5-150 Volt DC
• Rintangan Sentuhan Awal: 100 mΩ @ 6V 1 A
• Kekerapan Penukaran Maksimum: 1 operasi/3 s (0.3 Hz pada beban berperingkat)
• Masa Lewat Output Maksimum: 13 milisaat
• Voltan Pengasingan: 250V (berterusan), jenis penebatan asas (output-ke-backplane, output-ke-output)
• Penyerapan Kuasa (Maks): 3.1 Watt pada 60°C

Prestasi dan Jangka Hayat

• Masa Pantulan Purata: 1.2 ms
• Jangka Hayat Sentuhan Dijangka:
  • 300 kHz rintangan
  • 100 kHz induktif

Spesifikasi Fizikal

• Arus Backplane pada 5V: 100 mA
• Blok Terminal Boleh Tanggal:
  • 1756-TBCH, 1756-TBS6H
• Penutup: Tiada

---
