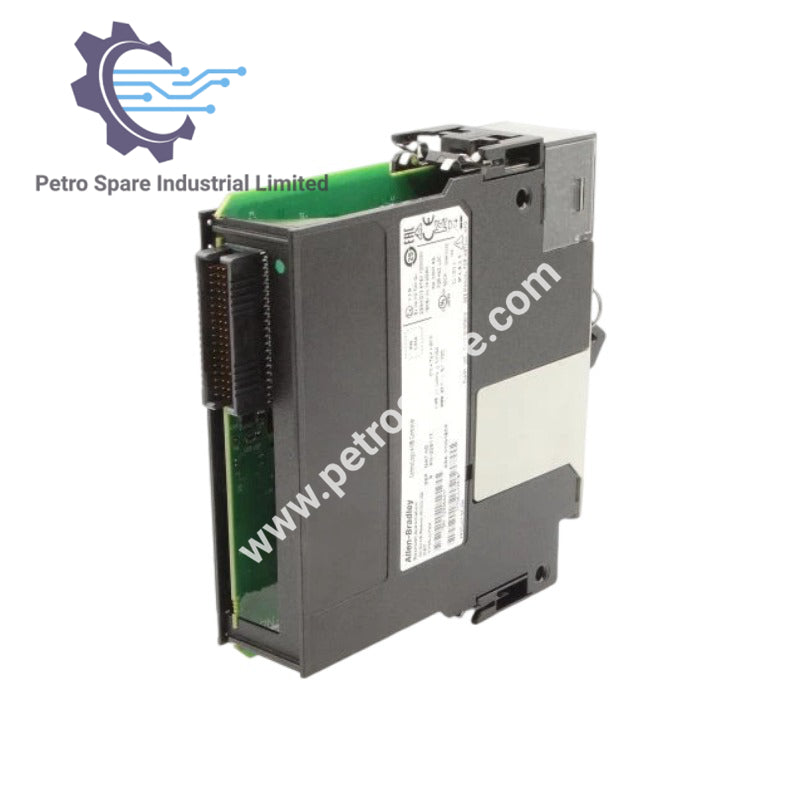

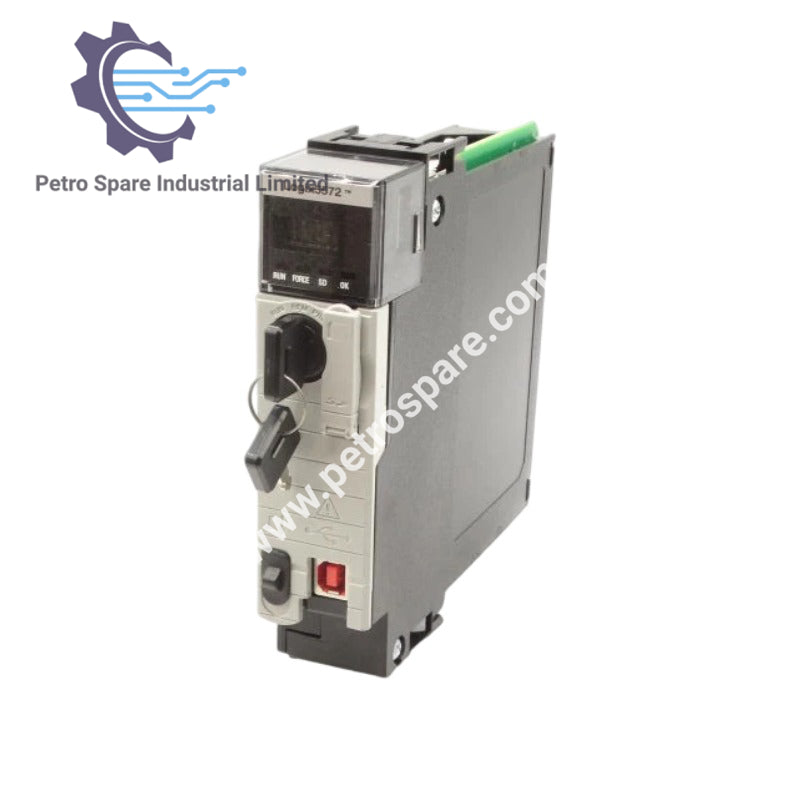

1756-L72K

Spesifikasi Umum

• Penamaan jenis produk: Pengawal ControlLogix
• Model: 1756-L72K
• Deskripsi: Pengawal 4 MB dengan kad Secure Digital (SD) 1 GB (1784-SD1) dipasang terlebih dahulu

Memori

• Memori pengguna: 4 MB
• Memori I/O: 0.98 MB
• Memori tidak mudah luput: Kad Secure Digital (SD) 1 GB (1784-SD1), dipasang kilang dalam pengawal

Kapasiti I/O

• I/O digital, maksima: 128,000
• I/O analog, maksima: 4,000
• Jumlah I/O, maksima: 128,000

Modul Penyimpanan Tenaga

• 1756-ESMCAP / 1756-ESMCAPK: Modul penyimpanan tenaga kapasitor (boleh tanggal, standard kilang dengan setiap pengawal)
• 1756-ESMNSE / 1756-ESMNSEK: Modul penyimpanan tenaga kapasitor (boleh tanggal, tanpa kuasa sandaran WallClockTime)
• 1756-ESNMRM / 1756-ESNMRMK: Modul penyimpanan tenaga kapasitor (tidak boleh tanggal, membantu menghalang sambungan USB dan penggunaan kad SD untuk keselamatan pengawal yang dipertingkatkan)

Kuasa dan Pelepasan

• Arus semasa @ 1.2V DC: 5 mA
• Arus semasa @ 5.1V DC: 800 mA
• Pelepasan kuasa: 2.5 W
• Pelepasan terma: 8.5 BTU/jam

Antara Muka

• Port USB: USB 2.0, kelajuan penuh (12 Mbps)
• Voltan pengasingan: 30V berterusan (jenis penebatan asas, port USB ke sistem, diuji mengikut IEC/UL 61010-1)

Spesifikasi Fizikal

• Lebar slot: 1
• Lokasi pemasangan modul: Berasaskan rak, mana-mana slot
• Berat: Anggaran 0.25 kg (0.55 lb)

Chasis Serasi

• 1756-A4, 1756-A4K, 1756-A7, 1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K, 1756-A17, 1756-A17K

Bekalan Kuasa Serasi

• Bekalan kuasa standard: 1756-PA50, 1756-PA50K, 1756-PA72, 1756-PA72K, 1756-PA75, 1756-PA75K, 1756-PB50, 1756-PB50K, 1756-PB72, 1756-PB72K, 1756-PB75, 1756-PB75K, 1756-PC75, 1756-PH75
• Bekalan kuasa sandaran: 1756-PA75R, 1756-PA75RK, 1756-PB75R, 1756-PB75RK, 1756-PSCA2, 1756-PSCA2K

---
