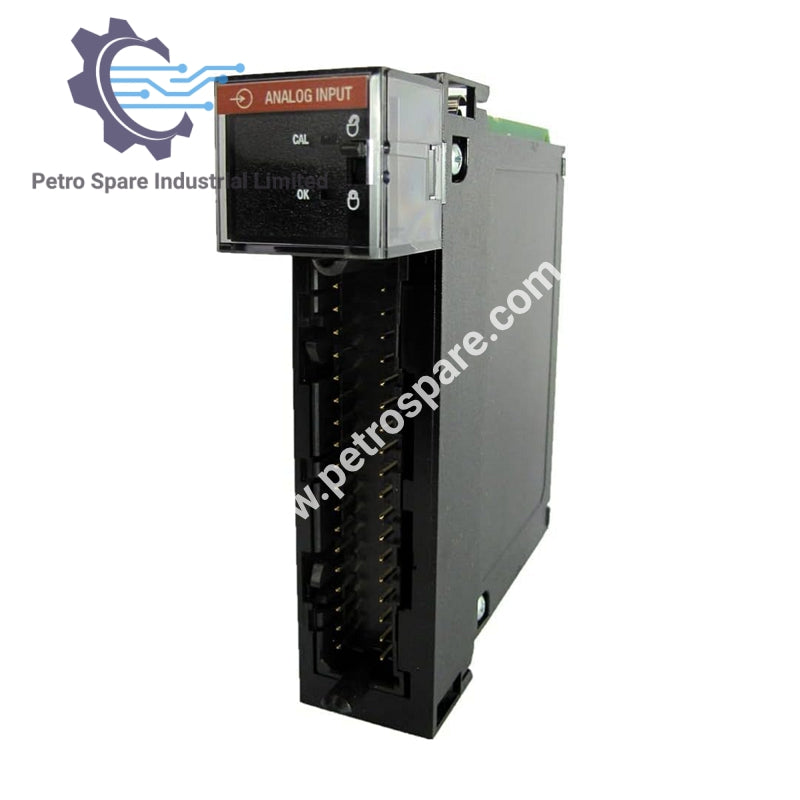

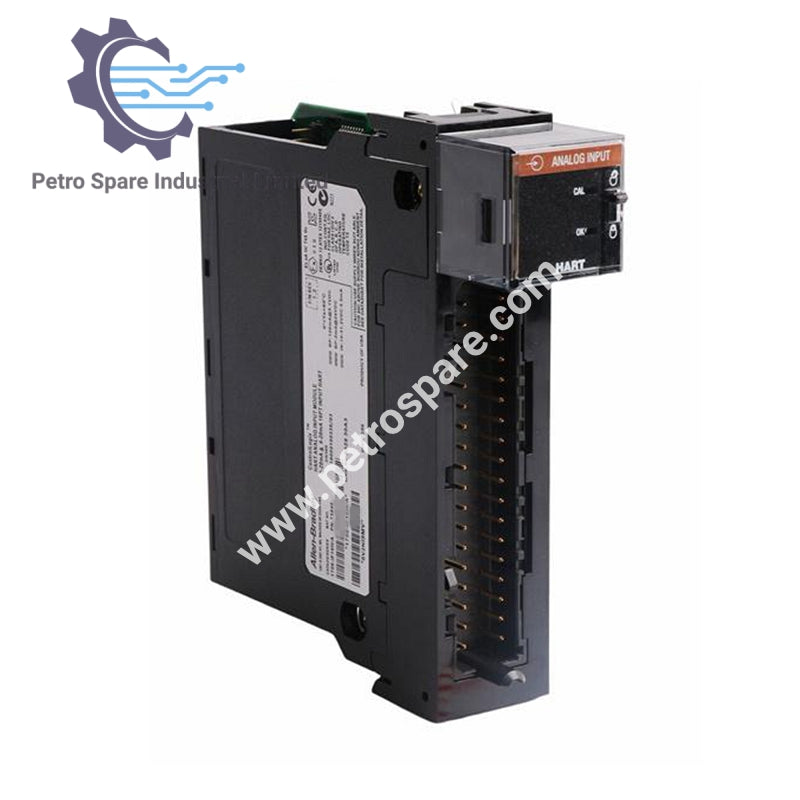

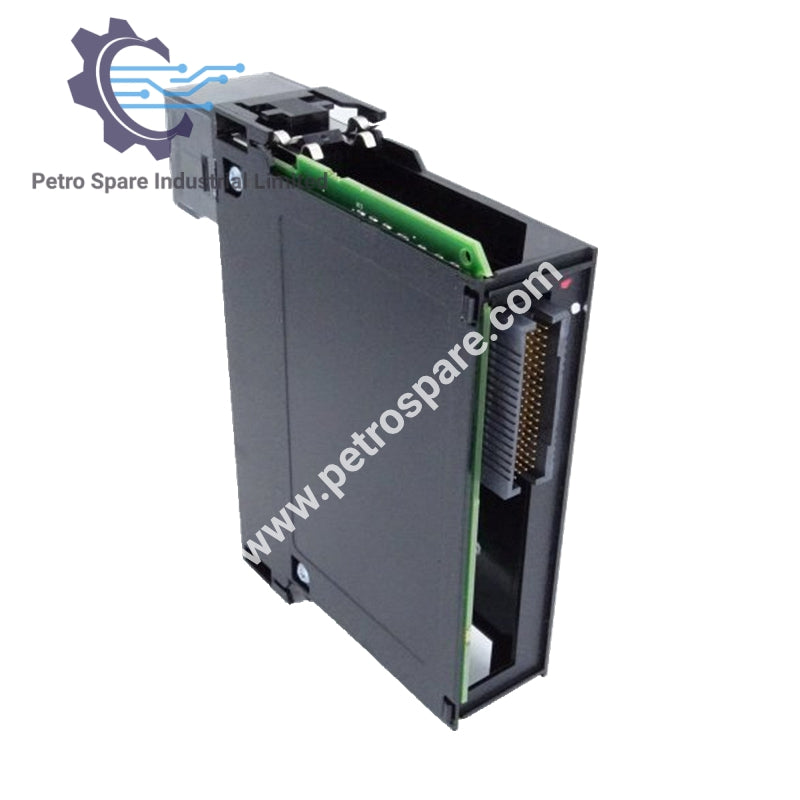

1756-IF16

Gambaran Produk

• Model: 1756-IF16
• Jenis: Modul Input Analog
• Rangkaian: ControlLogix
• Jenama: Allen-Bradley

Spesifikasi Utama

• Bilangan Input:
  • 16 tunggal-ended
  • 8 berbeza
  • 4 berbeza berkelajuan tinggi
• Isyarat Input:
  • ±10V
  • 0-10V
  • 0-5V
  • 0-20 mA
• Resolusi:
  • 320 µV/kiraan (15 bit + tanda bipolar) @ ±10.25V
  • 160 µV/kiraan (16 bit) @ 0…10.25V
  • 80 µV/kiraan (16 bit) @ 0…5.125V
  • 0.32 µA/kiraan (16 bit) @ 0…20.5 mA
• Masa Penstabilan: <80 ms ke 5% skala penuh
• Masa Imbasan:
  • 16 pt tunggal-ended: 16-488 ms
  • 8 pt berbeza: 8-244 ms
  • 4 pt berbeza berkelajuan tinggi: 5-122 ms

Butiran Elektrik

• Arus Backplane (5VDC): 150 milliamps
• Arus Backplane (24VDC): 65 milliamps
• Jumlah Kuasa Backplane: 2.33 W
• Penggunaan Kuasa:
  • 2.3 Watt (Voltan)
  • 3.9 Watt (Arus)

Ciri-ciri Tambahan

• Kaedah Penukaran Modul: Sigma-Delta
• Format Data: Mod integer (justifikasi kiri, komplemen 2), titik terapung IEEE 32-bit
• Blok Terminal Boleh Tanggal: 1756-TBCH, 1756-TBS6H
• Arus Input Maksimum (Keadaan Mati): 1.5 milliamperes

---
