1756-CNBR/E

Gambaran Keseluruhan

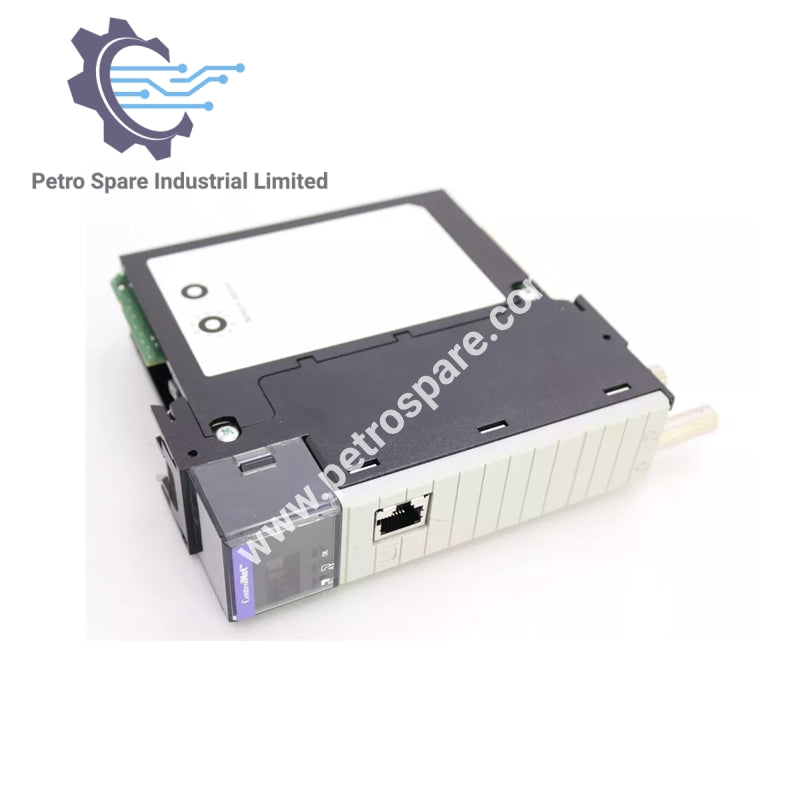

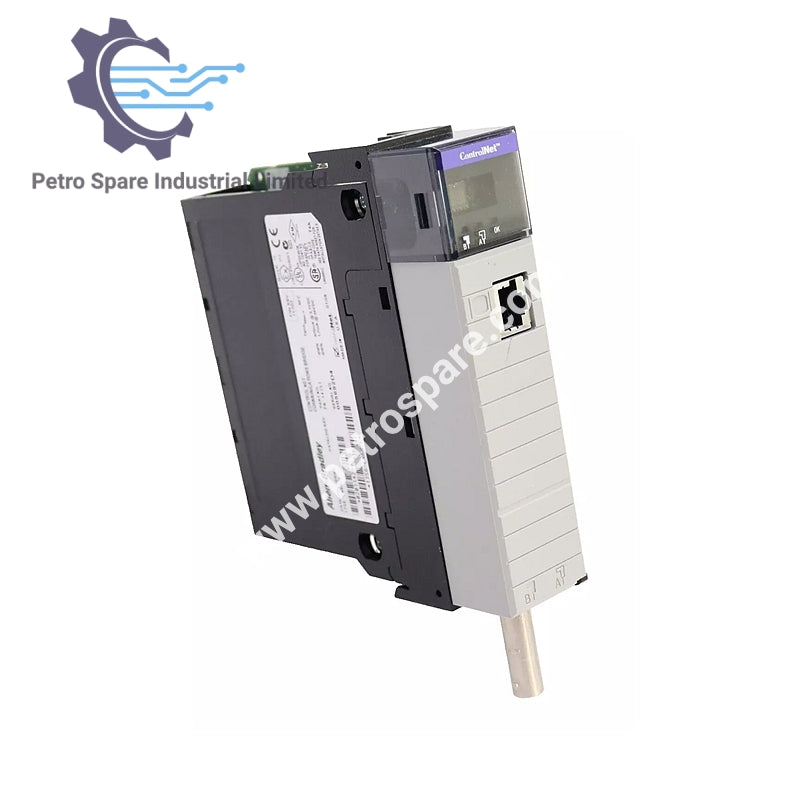

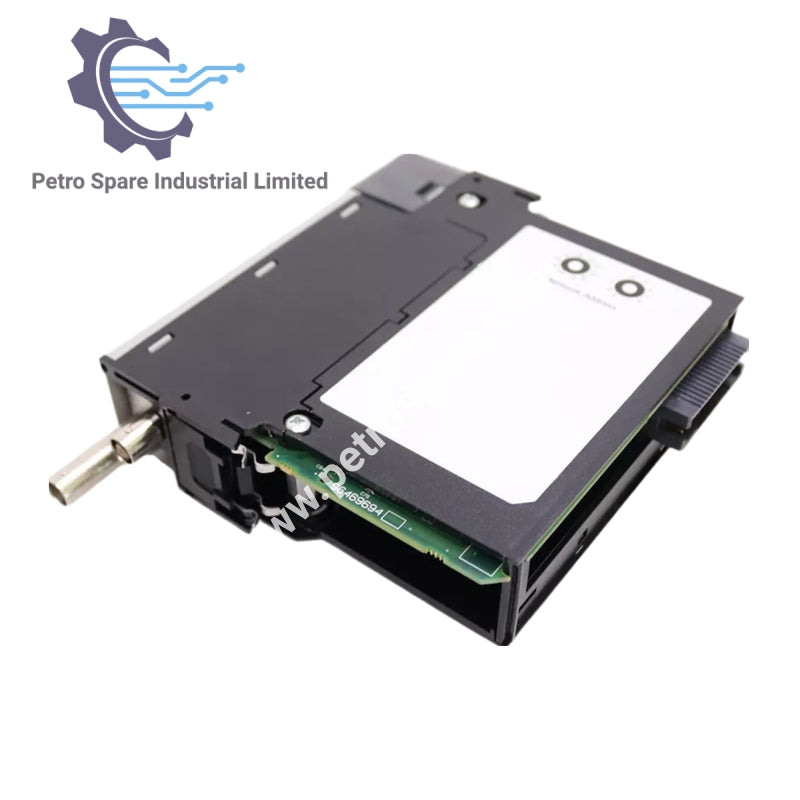

Modul Komunikasi ControlLogix 1756-CNBR/E oleh Allen-Bradley adalah modul komunikasi ControlNet berprestasi tinggi, memastikan sambungan rangkaian yang boleh dipercayai untuk sistem automasi industri.

Modul Butiran

• Lokasi: Casis

• Jenis Modul: modul komunikasi ControlNet

• Rangkaian: ControlLogix

• Nombor Bahagian/Katalog: 1756-CNBR

• Jenama: Allen-Bradley

Sambungan

• Bilangan Port: 2 port ControlNet

• Kadar Komunikasi ControlNet: 5 Mbps

• Sambungan Komunikasi Logix: 40–48

• Sambungan Maksimum Disokong: 64

• Bilangan Maksimum Nod: 99

Elektrik Spesifikasi

• Arus Tarikan Backplane:

  • 5.1 Volt DC: 970 milliamp

  • 24 Volt DC: 1.7 milliamp

• Voltan Pengasingan: 30 Volt Berterusan

• Penyerapan Kuasa (Maks): 5.5 Watt

Keserasian

• Model Rangka: 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17

• Bekalan Kuasa Standard:

  • 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B

• Bekalan Kuasa Redundan:

  • 1756-PA75R, 1756-PB75R, 1756-PSCA2

Persekitaran Spesifikasi

• Julat Suhu Operasi: 32–140°F (0–60°C)

• Jenis Penutup: Terbuka

Fizikal Sifat

• Dimensi (T x L x D): 5.51 x 4.41 x 5.71 inci

• Lebar Slot: 1

• Berat: 0.64 lbs (0.293 kg)

Komunikasi Kabel

• Jenis Kabel: 1786-RG6 kabel koaksial RG6 perisai kuad

---
