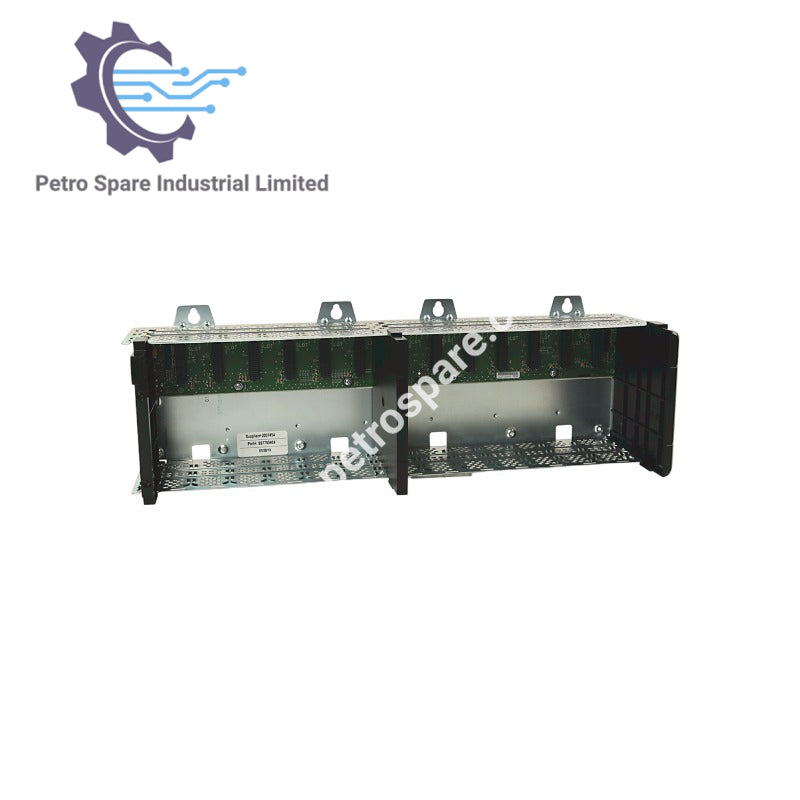

1756-A13K

Gambaran Keseluruhan

• Penamaan jenis produk: Rangka ControlLogix
• Model: 1756-A13K
• Deskripsi: Rangka 13-slot untuk pengawal ControlLogix
• Posisi pemasangan: Panel
• Orientasi pemasangan: Mendatar sahaja
• Jumlah slot: 13

Penarafan Arus Backplane (Maksimum Rangka/Slot)

• @ 1.2V DC: 1.5 A / —
• @ 3.3V DC: 4 A / 4 A
• @ 5.1V DC: 15 A / 6 A
• @ 24V DC: 2.8 A / 2.8 A

Kuasa dan Pengasingan

• Disipasi kuasa maksimum: 5.4 W
• Voltan pengasingan: Ditentukan oleh bekalan kuasa dan modul yang dipasang

Spesifikasi Fizikal

• Saiz kabinet minimum (T × L × D): 50.8 × 81.3 × 20.3 cm (20 × 32 × 8 in.)
• Berat: Anggaran 1.90 kg (4.2 lb)

Spesifikasi Pendawaian

• Tanah fungsian: Wayar tembaga pepejal atau berjalur 8.3 mm² (8 AWG), 90 °C atau lebih tinggi
• Tanah pelindung: Wayar tembaga pepejal atau berjalur 2.1 mm² (14 AWG), 90 °C atau lebih tinggi

Kod Suhu dan Penutup

• Kod suhu Amerika Utara: T5 (Siri B), T4 (Siri C)
• Kod suhu IEC: T5 (Siri B), T4 (Siri C)
• Penarafan jenis penutup: Tiada (gaya terbuka)

---
