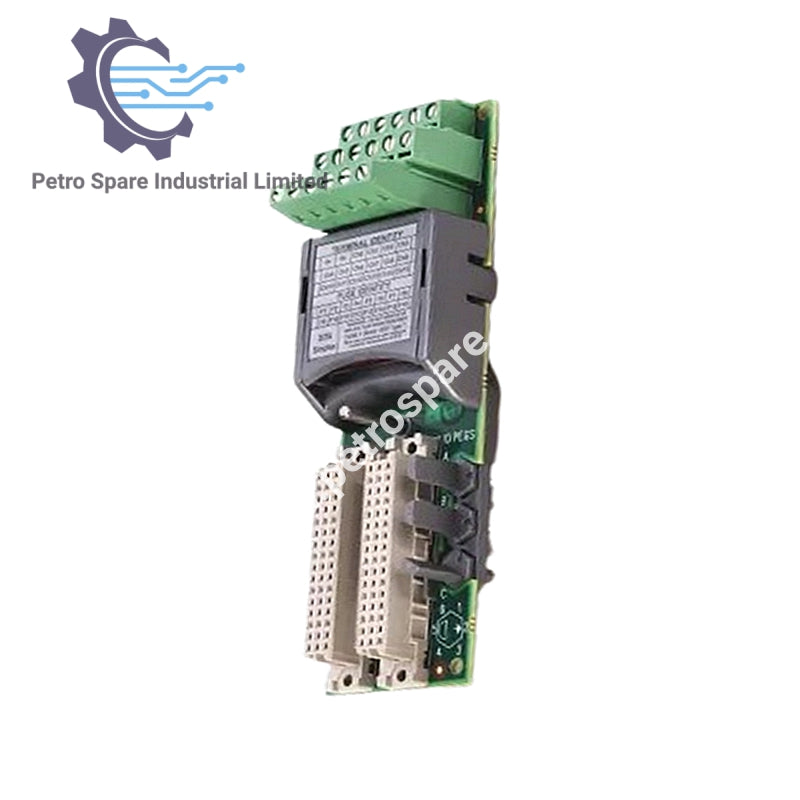

1715-TASIF16

Gambaran Keseluruhan

1715-TASIF16 adalah pemasangan penamatan Allen-Bradley untuk modul I/O 1715, menyediakan sambungan, pengasingan, dan pengurusan isyarat untuk peranti lapangan.

Spesifikasi Elektrik

• Arus Bekalan (1715-IF16 backplane): 260 mA @ 18–32 V DC

• Arus Saluran I/O: 0–24 mA setiap saluran @ 18–32 V DC

• Kadar Slew Maksimum: 700 mA/s

• Penyerapan Kuasa: Sistem 4 W maks; Gelung lapangan 0.075 W setiap gelung

• Voltan Pengasingan: 50 V berterusan (port I/O ke backplane)

Input & Isyarat

• Resolusi Input: 0.0039 mA/cnt (12-bit dalam julat 4–20 mA)

• Fius: 50 mA, 125 V, Jenis T

Data Fizikal

• Berat: modul 1715-IF16 360 g; pangkalan I/O 133 g; pemasangan penamatan 133–260 g

• Dimensi (T × L × D): 166 × 42 × 118 mm (6.5 × 1.625 × 4.625 in)

Pemasangan Wayar

• Saiz Wayar: 0.33–1.5 mm² (22–16 AWG), tembaga berperisai, ≥85 °C

• Kategori Pemasangan Wayar: 2 pada port isyarat berperisai

• Jenis Wayar: Berperisai

---
