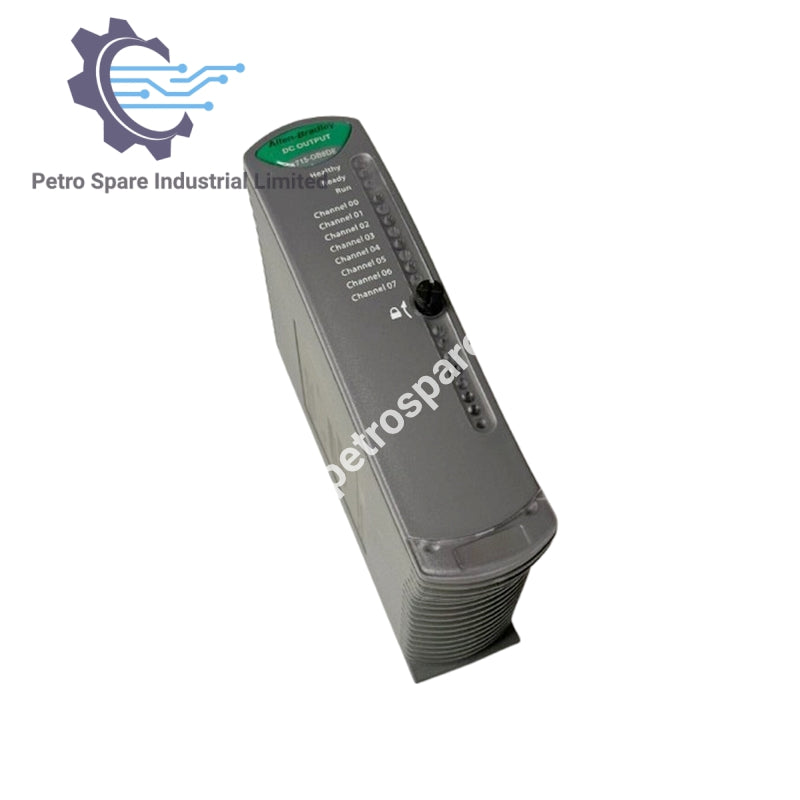

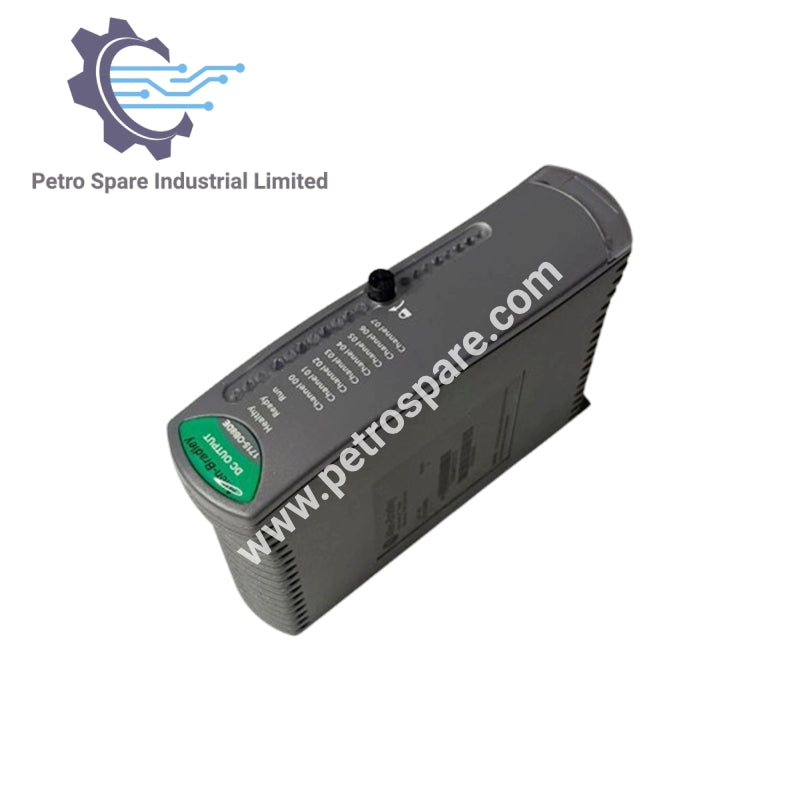

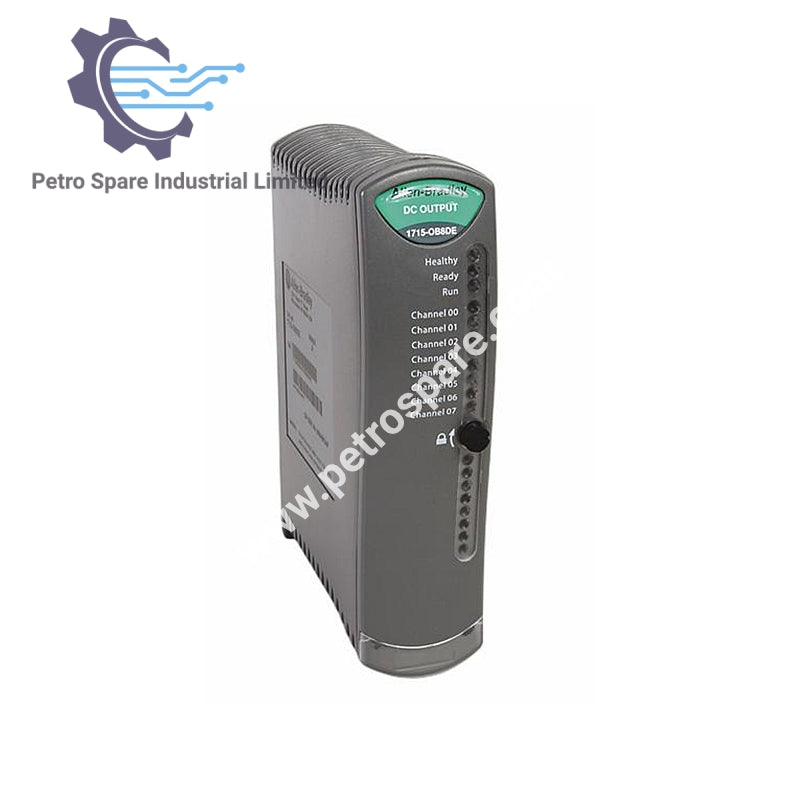

1715-OB8DE

Gambaran Produk

1715-OB8DE adalah modul output digital dari Allen-Bradley yang direka untuk kawalan dan output isyarat yang boleh dipercayai dalam sistem automasi industri.

Ciri-ciri Elektrik

• Arus backplane: 165 mA @ 18–32 V DC

• Kadar perubahan voltan medan (maks): 150 V/s

• Kadar perubahan arus output bertenaga (maks): 0.9 A/ms

• Penyerapan kuasa:

• Sistem: 3.0 W maks

• Gelung medan: 0.17 W setiap gelung medan

Pengasingan

• Voltan pengasingan: 50 V (berterusan), jenis penebatan asas antara port I/O dan backplane

• Tiada pengasingan: Antara port I/O individu

• Diuji pada: 500 V AC selama 60 saat

Butiran Fizikal

• Berat:

• Modul: 290 g (10.23 oz)

• Unit asas I/O: 133 g (5 oz)

• Pemasangan penamatan: 133 g (5 oz), 260 g (10 oz)

• Dimensi (T × L × D): 166 × 42 × 118 mm (6.5 × 1.625 × 4.625 in)

Pendawaian & Penarafan

• Saiz wayar (sambungan 1715-TASOB8DE, 1715-TADOB8DE):
  Wayar tembaga pepejal atau berjalur tunggal 0.75–1.5 mm² (18–16 AWG) yang dinilai pada 85 °C (185 °F) atau lebih

• Kategori pendawaian: 2 pada port isyarat

• Jenis fius:

• 1715-TASOB8DE, 1715-TADOB8DE I/O: 10 A, 125 V, Jenis F

• Sumber Kuasa I/O: 5 A maks, 32 V DC minimum

• Penarafan tugas juruterbang: 16 VA, 1.5 inrush

Persekitaran & Keselamatan

• Kod suhu:

• Amerika Utara: T4

• IEC: T4

• Jenis penutup: Tiada (gaya terbuka)

---
