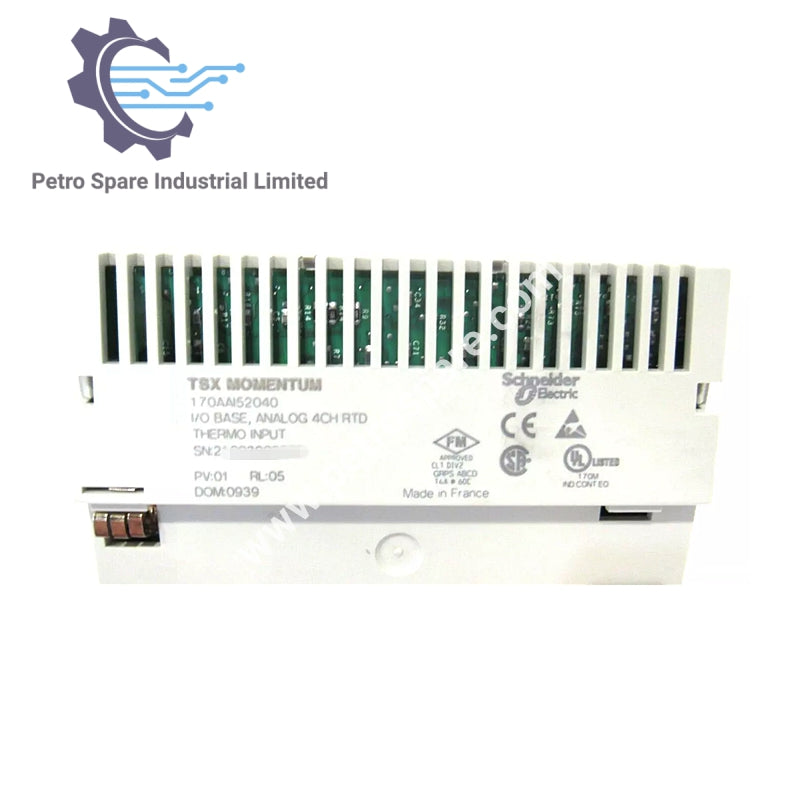

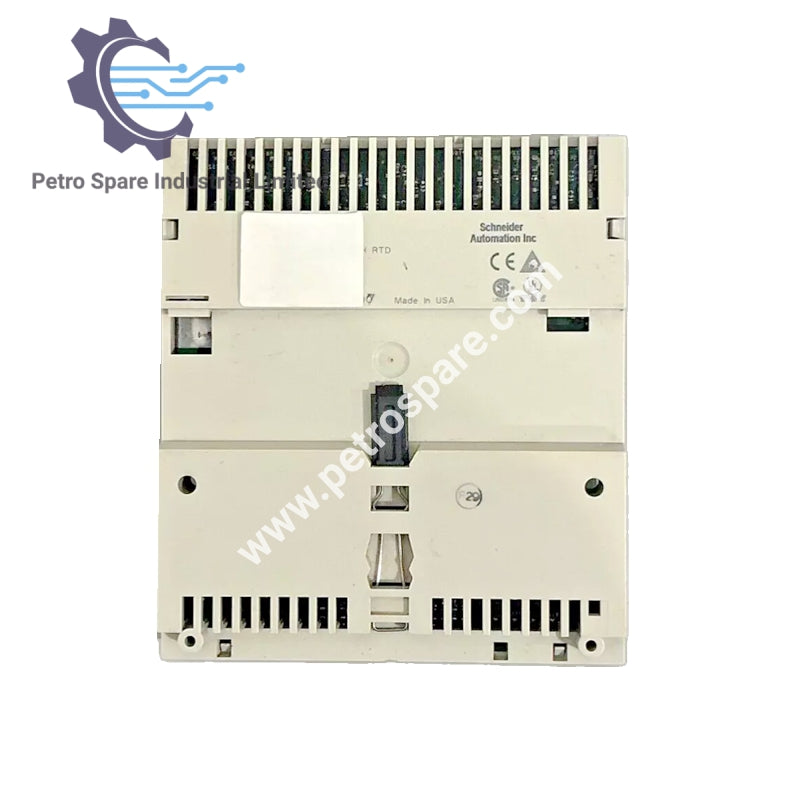

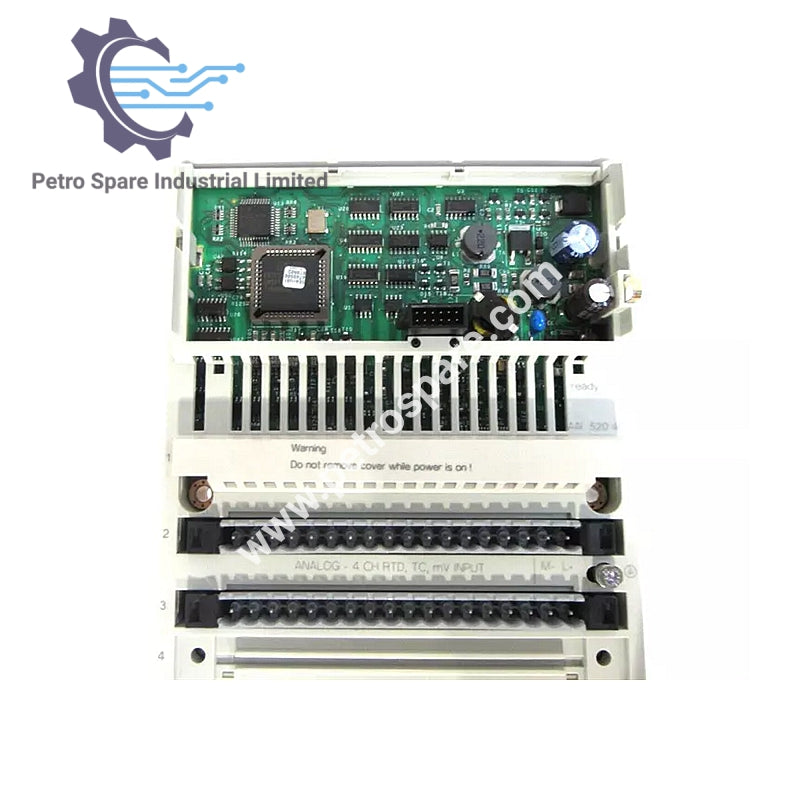

170AAI52040

Gambaran Keseluruhan

The 170AAI52040 adalah modul Input Analog Teragih dari Schneider Modicon, direka untuk input isyarat analog yang tepat dengan format data bertanda 16-bit penuh. Ia menyokong pelbagai probe suhu dan menawarkan ketepatan tinggi, dengan penggunaan kuasa rendah dan ciri pengasingan yang kuat.

Ketepatan dan Probe Suhu

• Ralat Ketepatan Mutlak:

• ±21 µV (77 °F/25 °C) untuk ±25 mV

• ±25 µV (77 °F/25 °C) untuk ±100 mV

• ±46 µV (140 °F/60 °C) untuk ±25 mV

• ±94 µV (140 °F/60 °C) untuk ±100 mV

• Jenis Probe Suhu:

• Ni 100, 0.125 mA ±25 mV

• Ni 1000, 0.125 mA ±100 mV

• Pt 100, 0.125 mA ±25 mV

• Pt 1000, 0.125 mA ±100 mV

Prestasi dan Kuasa

• Masa Kemas Kini: 500 ms

• Keperluan Kuasa Luaran: ±30 V DC

• Penyerapan Kuasa Maksimum: 5.5 W

• Penggunaan Arus: 305 mA (24 V DC)

• Perlindungan Polarity Terbalik: Dalaman

Pengasingan dan Perlindungan

• Pengasingan Antara Saluran: 400 V DC

• Pengasingan Antara Saluran dan Tanah: 500 V AC selama 1 minit

• Pengasingan Antara Bekalan dan Tanah: 500 V selama 1 minit

• Jenis Perlindungan: Fius perlahan dalaman 2 A

• Penarafan Fius Berkaitan: 500 mA, letupan pantas

Sambungan dan Isyarat

• Isyarat Tempatan: 4 LED untuk status saluran

• Sambungan Elektrik: 2 penyambung untuk blok terminal boleh tanggal

Dimensi dan Berat

• Kedalaman: 1.9 in (47.5 mm)

• Tinggi: 4.9 in (125 mm)

• Lebar: 5.6 in (141.5 mm)

• Berat Bersih: 0.474 lb (0.215 kg)

---
