1606-XLB240E

Gambaran Keseluruhan

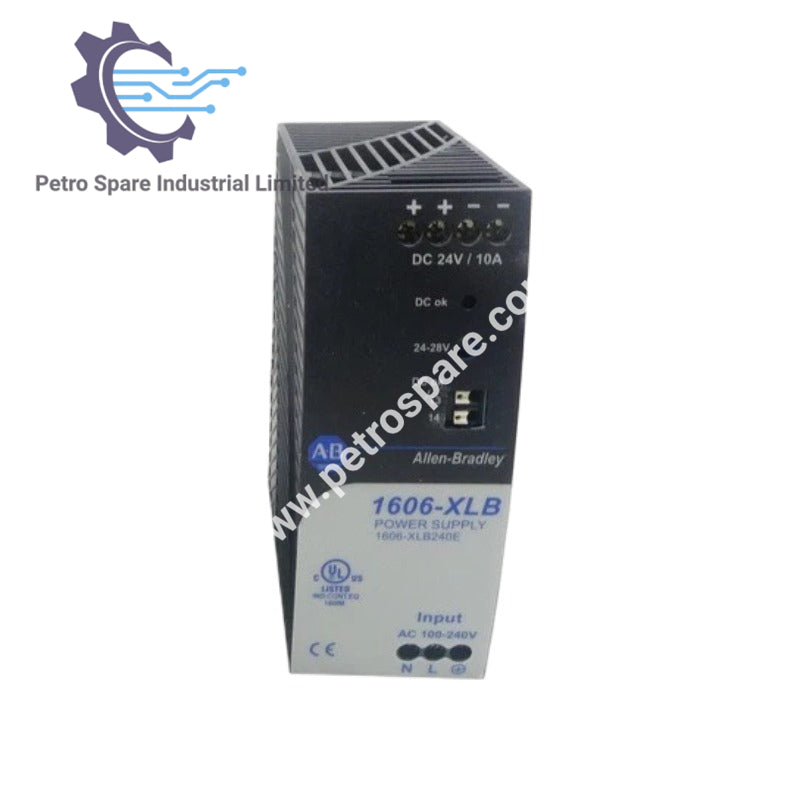

1606-XLB240E Allen-Bradley Basic Power Supply adalah unit kompak yang dipasang pada rel DIN yang memberikan output 24 VDC terkawal sehingga 10 A, direka untuk prestasi yang boleh dipercayai dalam sistem automasi industri.

Ciri-ciri Output

• Voltan Output: 24 V DC (boleh laras 24–28 V DC)

• Arus Output Berterusan:

  • 10 A @ 24 V, suhu persekitaran < 55 °C

  • 6.25 A @ 24 V, suhu persekitaran < 70 °C

  • 8.6 A @ 28 V, suhu persekitaran < 55 °C

  • 5.4 A @ 28 V, suhu persekitaran < 70 °C

• Daya Output: 240 W (< 55 °C), 150 W (< 70 °C)

• Voltan Ripple: ≤ 100 mVpp (lebar jalur 20 Hz–20 MHz)

Penarafan Input

• Voltan Input AC: 100–240 V AC ±10%

• Kekerapan Utama: 50–60 Hz ±6%

• Arus Input AC: 2.17 A @ 120 V / 1.18 A @ 230 V

• Faktor Kuasa: 0.98 @ 120 V / 0.93 @ 230 V

• Arus Inrush AC: 14 A @ 120 V / 26 A @ 230 V (40 °C)

Ciri-ciri Prestasi

• Kecekapan (tipikal): 94.0% @ 120 V / 95.2% @ 230 V

• Kerugian (tipikal): 15.3 W @ 120 V / 12.1 W @ 230 V

• Masa Pegangan (tipikal): 32 ms @ 120 V / 230 V AC

• Julat Suhu Operasi: -25 °C hingga +70 °C

• Pengurangan Daya: 6 W/°C dari +55 °C hingga +70 °C

Penarafan Mekanikal

• Dimensi (W × H × D): 49 × 124 × 124 mm

• Berat: 540 g (1.2 lb)

• Pemasangan: Rel DIN

---
